智慧农业土壤摘情监测站

土壤摘情监测站

土壤墒情监测是指定点定时对土壤含水量及水势进行测定，及时了解土壤水分过多、适宜、缺少与严重缺乏等情况的一项经常性的农业基础工作，是农作物“三情”（苗情、虫情、水情）监测的重要内容之一，适时掌握土壤墒情，对于合理灌溉、节约用水、抗旱保收、因土施肥具有重要的指导意义。

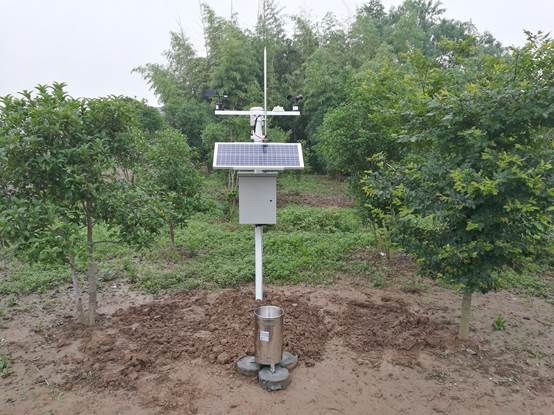

土壤墒情监测站是一款集土壤湿度、土壤温度、土壤PH值、土壤盐分电导率等土壤要素的智能采集、存储、传输和管理于一体的无人值守的检测设备，整机由多通道数据采集仪、传感器、供电系统、通讯系统、物联网平台软件组成。

产品功能：

²  实时监测要素众多，如：土壤温度、土壤湿度、土壤PH值、土壤盐分等，可根据客户需求进行选配；

²  微电脑气象数据采集仪具有气象数据采集、实时时钟、定时存储、参数设定、参数和气象历史数据掉电保护等功能；

²  可扩展LED屏显示，显示大方美观；

²  汉字液晶键盘人机界面，人机界面友好；

²  灵活的系统组网方式。通讯功能支持MODBUS通讯协议。提供标准有线（485/232/ USB）、无线（4G GPRS/LAN/LoRa/WIFI/卫星）等多种通讯方式供用户选择;灵活与气象计算机组成气象监测系统；

²  可靠供电系统。提供市电、直流和太阳能系统等多种供电方式供用户选择；

²  采用一体式全金属喷漆支架和野外防护箱，外形美观、耐腐蚀、抗干扰；

²  可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、可无人值守。

²  完善的防雷击、抗干扰等保护措施。

²  硬件和软件均采用模块组合式开放性设计，可灵活组合使用。

²  软件客户端：可以让用户在局域网内实时查看相应的气象数据；

²  物联网云平台：可以通过电脑、平板、智能手机登录实时查看相应的数据，数据统计、曲线分析；

²  支持微信公众号实时关注，查看实时数据，报表统计，曲线分析；


技术参数：

配置信息	量程	分辨率	准确度
风速传感器	0～45m/s（启动风速≤0.5m/s）	0.1m/s	±(0.3+0.03V)m/s
风向传感器	0～360°（启动风速≤0.5m/s）	1°	±3°
温度传感器	-50～100℃	0.1℃	±0.5℃
湿度传感器	0～100%RH	0.1%RH	±5%RH
气压传感器	500～1100hPa	0.1hPa	±0.3hPa
雨量传感器	≤4mm/min	0.2mm	±4%（室内静测，雨强为2mm/min）
土壤温度传感器	-50～80℃	0.1℃	±0.5℃
土壤湿度传感器	0~100%	0.1%	±3%
土壤PH值传感器	0~14	0.01pH	±0.1pH
土壤盐分传感器	0～8000mg/L	1mg/L	0~1000mg/L，＜+9%,1000~3000mg/L，＜+3% 3000~5000mg/L，＜+4%,5000~8000mg/L，<+2%
根据用户需求可扩展其他类型传感器；
数据采仪集	多通道数据采集，液晶屏幕显示，带232和485接口，LCD背光，进行数据采集、存储、及显示；供电方式：220V交流/12V直流并存
供电系统	太阳能市电双电源供电，无缝切换
通讯系统	RS232/RS485/无线GPRS/以太网/无线WIFI
专用支架	2米/3.5米支架，安装防护箱，太阳能板，避雷设备等；

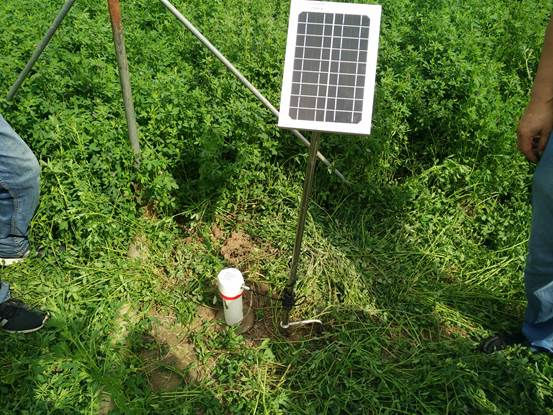

土壤墒情监测仪



墒情监测仪采用FDR原理，根据监测仪发出的电磁波在不同介电系数物质中的频率变化测得各土层的湿度，利用高精度数字温度传感器，测量各土层温度。默认同时测量10cm、20cm、30cm土层的温度和湿度，适用于具有代表性土壤的长期不间断监测；可内置RTU及电池，可提供RS485输出，LORA无线传输，还可以通过GPRS无线网络传输数据至物联网数据平台，实时用电脑和手机查看数据，方便快捷，极大的满足了各方面使用的需求。

本土壤温湿度监测仪具有轻巧、便于安装、使用方便、测量准确等诸多有点。该仪器采用精密传感器及智能芯片，由土壤水分传感器、土壤温度传感器、太阳能供电及传输装置组成。

目前，产品广泛用于农业、林业、环境保护、水利、气象等行业部门的环境信息监测和采集，同时还应用于节水灌溉、花卉园艺、草地牧场、土壤速测、植物培养、温室控制、精细农业等，以满足科研、生产、教学等相关工作需求。



产品功能

Ø   具备多深度水分、温度变化测量能力，标准节点：10cm、20cm、30cm深度，实时监测，快捷方便；

Ø   可根据不同的应用场合，定制深度不同、配置不同的产品；

Ø   采用特殊定制PVC塑料管，可防老化，更耐土壤中酸碱盐的腐蚀；

Ø   用环氧树脂做为密封材料，可长期浸泡水中而不会发生渗漏；

Ø   测量精度高，性能可靠，受土壤土质影响较小，适用于各种土质；

Ø   具有电源线、地线、信号线多向防误接保护；

Ø   根据需求支持RS485数字输出，LORA无线传输，以及GPRS无线网络数据传输；

Ø   不同供电方案：DC12~24V直流供电；太阳能供电，可长期持续供电；内置长效锂电池持续供电，供电能力设计一次充满可持续一个月（主动上报模式，1小时上报1次）；

Ø   免现场设置和校正设计，现场随时安装随时使用；

Ø   免费互联网云平台服务，支持随时随地登陆云平台查看及分析相应的数据；

Ø   采用抗冲击包装，运输存储更安全；

Ø   具有休眠唤醒；



产品技术参数

1)    土壤水分（体积含水量）测量范围：干土～水分饱和土，实验室测量精度：±3%，野外测量精度：±5%，湿度分辨率：0.1%，温度分辨率0.1℃；

2)    温度测量范围：-50℃～80℃，测量精度±0.5℃，温度分辨率：0.1℃；

3)    供电方式：可选配适配器DC12~24V宽电压供电或者内置锂电池供电；

4)    通讯方式: RS485通讯，MODBUS通讯协议，（波特率9600可设，地址0-255可设）；LORA无线通讯，GPRS无线通讯；

5)    接线方式：RS485输出4线制，电源正、电源负、485+、485—，LORA/GPRS无线传输接线已内置；

6)    响应时间：通电后3s内进行响应；

7)    稳定时间：通电后约10s进入稳定过程；

8)    外形尺寸：ϕ63mm，长度随传感器的数量而不同，标准长度约860mm；

9)    传感器测量原理：FDR频域反射法；

10)  功耗：静态时功耗小于10mA，采样时的功耗70 mA；

11)  工作环境：一40℃～80℃；0-100%RH；

12)  平均无故障时间：≥25000h；

13)  感应范围：99％是从管子外部10cm以内的范围读取；

14)  外壳防护等级：用环氧树脂做为密封材料，地面部分：IP67；地面以下：IP68；

15)  执行标准：Q/HDIST 001-2012、SL364-2006《水利部土壤墒情监测规范》


产品特点

1.   32位的MCU，运算速度更快，精度更高；

2.    管式一体化结构，支持分层测量，多层数据获取更方便；

3.    传感器数量和深度可根据项目需求进行自选；

4.    一体化管式设计：电池、传感器、主机板、通讯模块等部件都设计在同一管子里，各个传感器进行一体化管式结构设计，传感器为全封闭多深度传感单元，集成度更高；

5.    安装时不破坏剖面，对土体的破坏性小，更容易保护现场环境；

6.    免标定、免现场校准、终身免维护、15分钟完成田间安装、配备开关按钮，任意启停；

7.    具有功耗低，体积小，携带及移动方便，安装、操作及维护简单等特点；
