无线4g倾斜传感器(内置电池)

    我司生产的4g无线倾斜传感器，基于低功耗自动无线联网的功能，实现一设备多年使用，内置电池，无需外置太阳能供电。实现两颗螺丝即可马上安装完成。可用于地灾、桥梁监测、边坡测斜、塌方预警、古树名木倒塌监测。告别传统的人工巡检，降低成本。4G联网，远程控制与查看云数据。 硬件参数：

电池参数：	3.6V8500mAh(五年无需换电池)
工作电流：	关机：<5uA 休眠：＜10uA（平均值），工作时：<50mA （平均值）
输出数据：	加速度、角度、电池电压、XY报警信号、上传间隔、上报时间、软件版本等
设备量程：	加速度：土2g，角度：士90°（x、y轴）
角度精度：	0.1°
产品尺寸：	100x56x44mm
通讯方式：	4G网络，TCP通讯
支持制式标准：	TD-LTE(移动4G)
支持TCP/IP协议：	TCP
防水等级：	IP67
重量：	153g
离线储存：	无网络可本地储存1年数据
获取数据方式：	欣仰邦平台查看、硬件对接服务器、欣仰邦服务器转发、api获取


功能特点：
1. 倾斜传感器集成高精度的加速度计，采用高性能的微处理器和先进的动力学解算与卡尔曼动态滤波算法，能够快速求解出倾斜传感器当前的实时角度。
2. 产品自带角度报警功能，用户可自行设置报警值，当超过报警值时，传感器上报数据。倾斜报警，手机微信远程，响应速度快，监控稳定。手机看图
3. 采用先进的数字滤波技术，能有效降低测量噪声，提高测量精度。
4. 4g全网通通讯，远程端实时查看数据，控制倾斜传感器，实现物联。入网速度快延迟低，4G承载。
5. 基于现有运营商网络，覆盖广、稳定性高。天线做几型网络阻抗匹配，驻波比低于1.65，信号稳定。
6.低功耗模式，支持户外长时间测量。持久待机采用HPC物联电池，电池容量8500mAH，待机功耗小于10UA，待机时间5年 (大约1小时/次上报数据）。
7. PC外壳，防水、防尘、耐高温。

产品尺寸：
安装说明：
工作状态：
产品开机后会闪烁一段时间，等待数据上传云端后，产品会进入休眠模式，上传时
间到了或者触发报警和按键唤醒后会自动唤醒产品进行数据上传。（第一次进入休眠
需要等待绿灯熄灭）。

开关按钮	功能	灯状态（绿灯）
长按2秒	开机
长按2秒	关机
短按1下	休眠/唤醒	闪烁/长亮2秒
短按2下	设置角度	长亮2秒后快速闪烁3秒
短按3下	恢复默认参数	慢闪烁4秒


X/Y轴角度报警设置：
角度报警通过X轴Y轴角度倾斜角度报警。例如设置X轴Y轴最小值-10°和最大值10°；当
发生震动，震动倾斜幅度大于X轴Y轴角度预设值时，传感器将被唤醒，数据自动上传
到服务器，并且在手机上提示报警。更改参数后要点击设置，否则将不能确认设置。
注：
1、修改倾角要点击确认设置
2、修改后等待设备下次唤醒，平台才能下发设置到传感器本地设备上。

数据上报频率
上传时间间隔，为数据上报的时间间隔，上报频率范围30-1440分钟，不管角度是否
大于警报的角度值，都会上报一次数据。

支持第三方服务器：
支持远程修改服务器，如果服务器修改错误的话，会导致设备没有数据上传，可以参考工
作模式中的恢复默认按键方法操作去恢复出厂设置。注意：一旦修改服务器错误会导致数据不上传，必须将设备取下来进行硬件复位；如需批量修改服务器，可以在购买设备前联系我们业务，进行出厂前修改。

报文协议对接：
举例数据格式：
SY6600000001030.065,0.437,0.784,4.1.29.0,60.6,29.5,7.78,0.60.89860478102070571
785,869861065067113,2023-08-11 16:44:40,V10010.1.1

数据解析：
设备ID SY6600000001
命令符 03
加速度x 0.065
加速度y 0.437
加速度z 0.784
角度x 4.1
角度y 29.0
角度z 60.6
温度（产品芯片温度） 29.5
电池电压 3.77
报警代码 0
上传时间间隔 60
ccid 89860478102070571785
imei 869861065067113
时间 2023-08-11 16:44:40
软件版本 V10010.1.1
回车换行 Irin

（报警代码说明：）
0无触发任何报警状态
X轴角度大于设定最大值报警标志
X-\ X轴角度小于设定最小值报警标志
Y+ Y轴角度大于设定最大值报警标志
Y-I Y轴角度小于设定最小值报警标志
PWR 电池电压小于最低正常工作电压报警标志
以上报警标志可以组合。例如X+\Y+\PWR\，表示X轴大于设定X轴角度报警、Y轴大于设定Y轴角度报警和电池电压低报告。

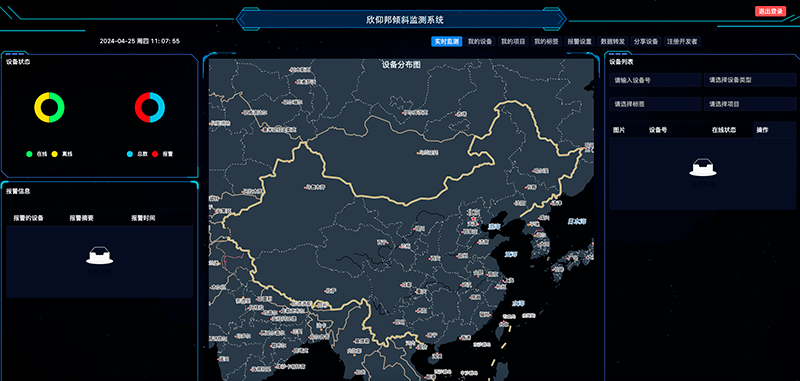

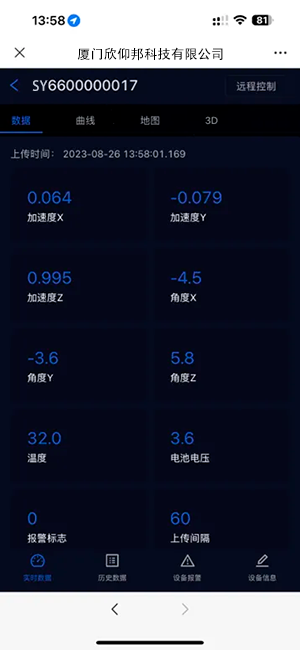

平台软件界面：
