产品简介
电导率/硬度在线传感器是一款智能在线化学分析仪器之一，是一款广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中EC值或TDS值和温度的连续监测。
本产品配合防水外壳，将水溶液的信号经过数字化整定分析，转换为标准的485/4-20mA/0-10V的信号。产品一次成型无需标定，上手即可使用。

主要参数

参数名称	参数内容
直流供电	12-24V DC
耗电	≤0.15W（@12V DC , 25℃）
测量精度	3%F.s
输出信号	485/4-20mA/0-10V
温度补偿	-20℃-80℃（手动/自动）
响应速度	≤15s

探头参数

电极规格	K001	K010	K100	K1000
K值	K=0.001	K=0.01	K=1	K=10
范围	0-20us/cm	0-200us/cm	0-2000us/cm	0-20000us/cm
分辨率	0.001us/cm	0.001us/cm	0.01us/cm	0.1us/cm
应用场合	纯水检测	饮用水检测	自来水、河水	污水检测
电极材质	不锈钢	不锈钢	不锈钢	聚砜
安装螺纹	1/2螺纹	1/2螺纹	1/2螺纹	3/4螺纹

系统框架图
485接口框架图
本传感器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。同时使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。

本产品也可以多个传感器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见附录）。理论上一条总线可以接16个以上的485传感器，如果需要接更多的485传感器，可以使用485中继器扩充更多的485设备，另一端接入带有485接口的PLC、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。

模拟量接口框架图
模拟量接口可以直接连接PLC数据模块，或者交由单片机对信号做处理，具体可以见下图：

硬件连接
设备安装前检查
安装设备前请检查设备清单：

名称	数量
水溶液电导率变送器设备	1台
12V防水电源	1台（选配）
保修卡/合格证	1份

接口说明
电源接口为宽电压电源输入12-24V均可。产品注意信号线正负，不要将信号线的正负接反。

485接口传感器接线方式：

	线色	说明
电源	棕色	电源正(12-24VDC)
电源	黑色	电源负
通信	黄(灰)色	485-A
通信	蓝色	485-B

模拟量接口传感器接线方式：

	线色	说明
电源	棕色	电源正(12-24VDC)
电源	黑色	电源负
通信	黄(灰)色	电压/电流输出正
通信	蓝色	电压/电流输出负

出厂默认提供0.6米长线材，客户可根据需要按需延长线材或者顺次接线。

安装说明
本仪表是壁挂式。请安装在墙壁上，尽量避开风雨和太阳直射。为了防止本仪表内部温度上升，请安装在通风良好的地方。安装本仪表时请不要左右倾斜，尽量水平安装。
电极是非常精密的组件，必须使用正确的安装方式，错误的安装方式会导致电极损坏或者不可逆的受损。电极采用管道安装.浸入式.法兰安装均可。

请不要把电极直接投入水中，应选择电极安装支架或流通杯固定。安装前请务必使用生料带（3/4螺纹处）做好防水封闭工作，避免水进入电极中，造成电极电缆线短路。
停水期间，要确保电极浸泡在被测液中或戴上内装保护液的保护帽，冬季温度低长期停水要加防冻装置或收回室内加水存放。否则会缩短使用寿命。

485接口通信协议
通讯基本参数

参数	内容
编码	8 位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校准	CRC冗长循环码
波特率	2400bps/4800bps/9600 bps 可设,出厂默认为 9600bps
编码	8 位二进制

数据帧格式定义
采用 Modbus-RTU 通询规约，格式如下：
初始结构>=4字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验= 16位 CRC 码
结束结构>=4字节的时间
地址码：为变送器的地址，在通询网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能提示，本变送器只用到功能码 0x03（读取存器数据）。
数据区：数据区是具体通询数区，注意 16bits 数据高字节在前
CRC 码：二字节的校验码。
问询帧

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

应答帧

地址码	功能码	有效字节数	数据一区	第二数据区	第N数据区
1字节	1字节	1字节	2字节	2字节	2字节

寄存器地址

寄存器地址	PLC组态地址	内容	操作
0001H	40002	温度(单位0.1℃)	只读
0002H	40003	电导率（单位参考探头选型表格）	只读
0100H	40101	设备地址(0-252)	读写
0101H	40102	波特率(2400/4800/9600)	读写

通讯协议示例以及解释
读取设备地址0x01的电导率值
问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00,0x02	0x00,0x01	0x25	0xCA

应答帧(例如读到电导率值为1.89电导率)

地址码	功能码	有效字节数	电导率值	校验码低位	校验码高位
0x01	0x03	0x02	0x00 0xBD	0x78	0x35

电导率（以K=1的探头为例，分辨率为0.01us/cm）：
00BD H(十六进制)=189=>电导率=1.89 us/cm
读取设备地址0x01的温度值
问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00,0x01	0x00,0x01	0xd5	0xca

应答帧

地址码	功能码	有效字节数	温度值	校验码低位	校验码高位
0x01	0x03	0x02	0x00 0xAF	0xDB	0xBF

温度：
00AF H(十六进制)=175=>温度=17.5℃
读取设备地址0x01温度、电导率浓度值
问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00,0x01	0x00,0x02	0x95	0xCB

应答帧

地址码	功能码	有效字节数	温度值	电导率值	校验码低位	校验码高位
0x01	0x03	0x04	0x01 0x1b	0x00 0x28	0xDB	0xBF

温度：
011B H(十六进制)=283=>温度=28.3℃
电导率（以K=1的探头为例，分辨率为0.01us/cm）：：
0028 H(十六进制)=40=>电导率=0.4 us/cm

模拟量接线说明
模拟量型传感器接线简单，只需要将线与设备的指定端口连接即可。设备支持3/4线制接线方式。
典型四线制接线方式
如下图所示为电流型传感器接线方式，将传感器的电源线(棕线与黑线)接入电源；传感器的黄(灰)色线为信号正接入采集设备的信号正，电流流向为传感器到采集设备；传感器的蓝色线为信号正接入电流采集设备的信号负，电流流向为采集设备到传感器；

如下图所示为电压型传感器接线方式，将传感器的电源线(棕线与黑线)接入电源；传感器的黄(灰)色线为信号正接入采集设备的信号正，黄(灰)线的电压为输出电压；传感器的蓝色线为信号正接入电压采集设备的信号负，蓝线的电压为参考电压，与黑线电压一致为0V。

典型三线制接线方式
对于典型的三线制接线，相较于四线制接线方式，省略蓝线即可，在传感器中蓝线与黑线在传感器中短路，因此可以省略蓝线。
对于三线制电流接线方式，将传感器的电源线(棕线与黑线)接入电源后，只需要将传感器的黄(灰)色线为信号正接入电流采集设备的信号正即可。

对于三线制电压接线方式，将传感器的电源线(棕线与黑线)接入电源后，只需要将传感器的黄(灰)色线为信号正接入电压采集设备的信号正即可。

模拟量参数含义与换算
模拟量4-20mA电流输出

电流值	电导率
4mA	0
20mA	满量程

计算公式为P(电导率)=(I(电流)-4mA)*满量程/16mA
其中I的单位为mA。以4mA代表0点，20mA代表最大量程线性换算即可。
模拟量0-10V电压输出

电压值	电导率
0V	0
10V	满量程

计算公式为P(电导率)=V(电压) *满量程/5000mV
其中V的单位为mV,请以0V代表0点，10V代表最大量程线性换算即可。
模拟量0-5V电压输出

电压值	电导率
0V	0
5V	满量程

计算公式为P(电导率)=V(电压) *满量程/10000mV
其中V的单位为mV,请以0V代表0点，10V代表最大量程线性换算即可。

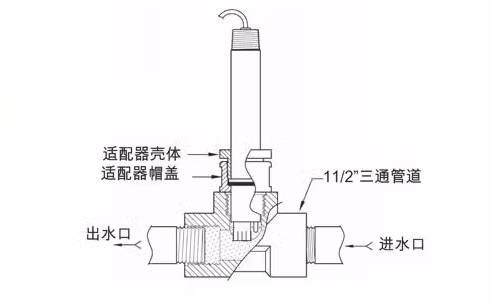

水质监测不同的场景怎么安装
