水文水质监控

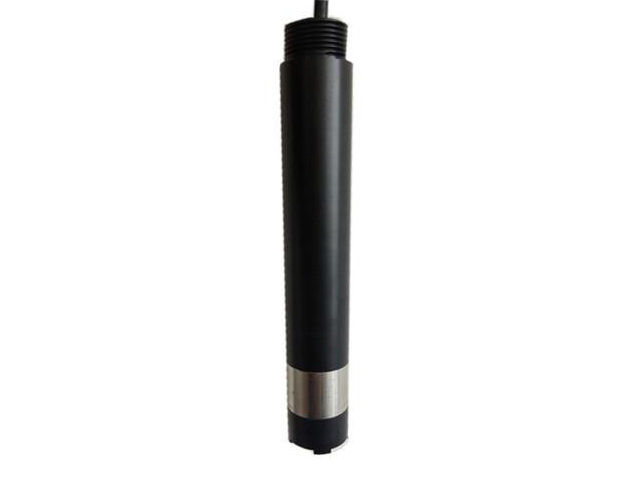

S-CGRY一体式在线荧光法溶解氧传感器

关键词:荧光法溶解氧,水位监测,温度补偿,水质五参数
量程范围:0~20mg/L(0~200%饱和度)
分辨率:0.01mg/L,0.1℃
精度:±2%F.S.,±0.5℃
温度补偿:自动温度补偿(Pt1000)
输出方式:RS-485 总线,Modbus-RTU 协议
工作条件:0~45℃、<0.2MPa
存储温度:-5~65℃
一、 工作原理

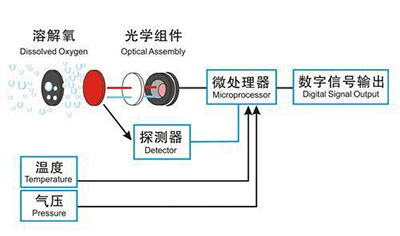

S-CGRY一体式在线荧光法溶解氧传感器是基于物理学中特定物质对激发荧光的猝熄原理设计制作而成。发光二极管(LED)发出的蓝光照射在荧光帽内表面的荧光物质上,内表面的荧光物质受到激发,发出红光,通过检测红光与蓝光之间的相位差,并与内部标定值比对, 从而计算出氧分子的浓度,经过温度自动补偿输出最终值。
  • 无需电解液,不会极化
  • 无需消耗氧,不受流速影响
  • 内置温度传感器,自动温度补偿
  • 不受硫化物等化学物质干扰
  • 漂移小,反应快速,测量更精准
  • 免维护,使用周期较长,使用成本更低
  • 荧光帽更换简单
  • RS-485 接口, Modbus-RTU 协议

二、 技术性能和规格

1.技术参数


型号 S-CGRY
测量原理 荧光法
量程范围 0~20mg/L(0~200%饱和度)
分辨率 0.01mg/L,0.1℃
精度 ±2%F.S.,±0.5℃
温度补偿 自动温度补偿(Pt1000)


输出方式 RS-485 总线,Modbus-RTU 协议
工作条件 0~45℃、<0.2MPa
存储温度 -5~65℃
安装方式 浸入式安装
线缆长度 5 米,其它长度可定制
功耗 <0.5W
电源 12~24VDC ±10%
防护等级 IP68
校准 两点校准
荧光帽寿命 保证使用一年(正常使用下)
传感器外壳材料 POM 和 316L 不锈钢

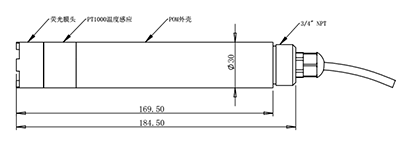

  1. 尺寸图


三、 安装和电气连接


  1. 安装
温度感应部分应浸入液面以下,避免碰撞膜头表面。膜头部分应避免沉淀物附着。

2.电气连接

  • 红色线—电源线(12~24V)
  • 黑色线—地线(GND)
  • 蓝色线—485A
  • 白色线—485B
  • 裸露线—屏蔽层
完成接线后,应仔细检查,避免通电前的错误连接。
线缆规格说明:考虑到线缆长期浸泡在水中(包括海水)或暴露在空气中,线缆具有一定的防腐蚀能力。线缆外径Φ 6 mm,所有接口均已做防水处理。


四、  维护和保养

1.维护日程和方法

1.1维护日程
与电化学原理的溶解氧探头技术不同,荧光法溶解氧探头不会消耗氧,不需要频繁地进行清洗(除了应用于粘性液体中时)。


维护任务 建议维护频率
清洗传感器 每 30 天清洗一次
检查传感器和荧光帽是否损坏 每 30 天检查一次
更换荧光帽 每年更换一次
校准传感器(如主管部门有要求) 根据主管部门所要求的维护日程进行
注:上表中的维护频率只是建议,请维护人员根据传感器的实际使用情况来清洗传感器;但是, 荧光帽的更换频率,建议每年一次。
1.2维护方法
传感器外表面:用自来水清洗传感器的外表面,如果仍有碎屑残留,用湿润的软布进行擦拭, 对于一些顽固的污垢,可以在自来水中加入一些家用洗涤液来清洗。
  1. 荧光帽外表面:除去传感器前端的防护罩,用清水冲洗传感器光窗上的污物,最后再将罩子罩上;如果需要擦拭,请用软布并小心力度及用力方向;如果对荧光膜层造成划痕,传感器将无法正常工作。
  2. 荧光帽内表面:如果水汽或灰尘侵入到了荧光帽的里面,清洁步骤如下:
    • 取下荧光帽;
    • 用自来水冲洗荧光帽的内表面;
    • 对于含脂肪和油的污垢,用加了家用洗涤液的温水清洗;
    • 用去离子水冲洗荧光帽的内表;
    • 用干净的无绒布轻轻擦干所有表面,放在干燥的地方让水分完全蒸发。
  3. 检查传感器的线缆:正常工作时线缆不应绷紧,否则容易使线缆内部电线断裂,引起传感器不能正常工作。
  4. 检查传感器的外壳是否因腐蚀或其他原因受到损坏。
  5. 荧光帽日常保存:不使用时放在带有湿润海绵的防护罩里,让传感器长期保持湿润状态。如传感器荧光帽头部长期是干燥状态,会产生测量结果的漂移,需要在水中浸泡
48 小时再使用。

2.常见问题


错误 可能的原因 解决方法

操作界面无法连接或不显示测量结果
控制器与线缆连接出错 重新连接控制器和线缆
线缆故障 请联系我们

荧光帽没有拧紧或是被损坏
重新安装并拧紧荧光帽或更换荧光帽

测量值过高、过低 或 数 值 持 续不稳定

荧光帽外表面被外物附着
清洗荧光帽外表面并在测量时搅动探头
荧光帽被损坏
更换荧光帽
荧光帽已超过其使用寿命
温 度 测量值超出 可 测范围 或出现读数乱码
温度传感器被外物附着

用软毛刷轻轻刷去附着物
  1. 传感器的校准
  1. 零点校准
用天平称取 2 g 亚硫酸钠,用 250 mL 量筒量出 98 mL 的水,将水倒入烧杯中,加入已称取的亚硫酸钠,用玻璃棒搅拌均匀,溶解后得到 2%亚硫酸钠溶液,将传感器放入溶液中,3 ~ 5 分钟待数值稳定后进行零点校准。指令参照附录。
  1. 斜率校准
将传感器探头放置于空气饱和水中, 3~ 5 分钟待数值稳定后进行斜率校准。指令参照附录。

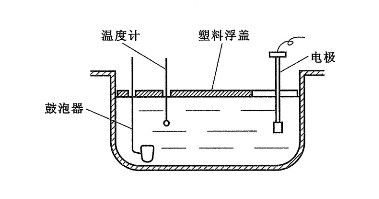

  1. 空气饱和水的制备:在恒温水浴中加入 2/3 容积的新鲜蒸馏水,将多孔塑料板浮于水面(见下图)。同时用鼓泡器(空气泵)向水中连续曝气 40 分钟以上,停止曝气,静止 30 分钟左右后即得到空气饱和水。将传感器放入水中,待数值稳定后进行斜率校准。


4.注意事项

  • 避免荧光帽的内表面被阳光暴晒
  • 请不要用手触摸荧光膜
  • 测量和校准时荧光膜表面避免附着气泡
  • 使用中避免对荧光膜直接施加任何机械应力(压力,划痕等)

五、 质量和服务

1.质量保证

  • 质检部门有规范的检验规程,具备先进完善的检测设备和手段,并严格按照规程检验, 对产品做 72 小时老化实验、稳定性实验,不让一支不合格产品出厂。
  • 收货方对不合格率达到 2%的产品批次直接退回,所有产生的费用由供货方承担。考量标准参考供货方提供的产品说明。
  • 保证货源数量和出货速度。

2.配件和备件

此产品包括:
  • 传感器 1 支
  • 说明书 1 份
  • 合格证 1 张

3.售后服务承诺

本公司提供自销售日起一年内的本机售后服务,但不包括不当使用所造成的损坏,若需要维修或调整,请寄回,但运费需自负,寄回时需确定包装良好以避免运送途中损坏,本公司将免费维修仪器的损坏。


附录 数据通信

1.数据格式

Modbus 通信默认的数据格式为:   9600、n、8、1(波特率 9600bps,1 个起始位,8 个数据位,无校验,1 个停止位)。
  1. 信息帧格式 (xx 代表一个字节)
a) 读数据指令帧
06     03       xx   xx         xx   xx        xx   xx
地址    功能码   寄存器起始地址    寄存器数量     CRC 校验码(低字节在前)


b) 读数据应答帧
06     03

xx

xx……xx

xx

xx
地址    功能码 字节数 应答数据 CRC 校验码(低字节在前)
c) 写数据指令帧
06      06

xx   xx

xx   xx

xx

xx
地址    功能码 寄存器地址 写入数据 CRC 校验码(低字节在前)
d) 写数据应答帧
06     06

xx   xx

xx   xx

xx  xx
地址    功能码 寄存器地址 写入数据 CRC 校验码(低字节在前)


3.寄存器地址


寄存器地址 名称 说明 寄存器个数 访问方式
44353 (0x1100) 开关机 开机写入数据 1,关机写入数据 0。上电默认为开机状态。 1(2 字节)
40001 (0x0000) 测量值+温度 4 个双字节整数,分别为测量值、测量值小数位数、温度
值、温度值小数位数。
4(8 字节)
40005 (0x0004) 溶解氧饱和度(0~200%) 2 个双字节整数,分别为饱和度数值、小数位数。 2(4 字节)
44097 (0x1000) 零点校准 在无氧水中校准,写入数据为 0;读出数据为零点偏移
量。
1(2 字节) 写/读
44101 (0x1004) 斜率校准 在空气饱和的水中校准,写入数据为 0;读出数据为斜率
值×1000。
1(2 字节) 写/读
44113 (0x1010) 温度校准 在溶液中校准,写入数据为
实际温度值×10;读出数据为温度校准偏移量×10。
1(2 字节) 写/读
44129 (0x1020) 盐度补偿 读出 / 写入 数 据为 盐度 值
(PSU)×10,用于盐度补偿; 出厂默认为 0,无盐度补偿。
1(2 字节) 写/读
48195 (0x2002) 传感器地址 默认为 6 , 写入数据范围1-127。 1(2 字节) 写/读
48225
(0x2020)
恢复出厂 校准值恢复出厂设置,写入
数据为 0。
1(2 字节)


  1. 命令示例
  1. 设置设备 ID 地址:
作用:设置电极的 MODBUS 设备地址。将设备地址 06 改为 01,范例如下: 请求帧:06 06 20 02 00 01 E3 BD
应答帧:01 06 20 02 00 01 E2 0A

  1. 开机指令:
作用:让探头连续发光,开始溶氧值测量。请求帧:06 06 11 00 00 01 4C 81
应答帧:06 06 11 00 00 01 4C 81

  1. 开始测量指令:
作用:获取测量探头的温度和溶解氧值;温度的单位为摄氏度,溶解氧值的单位为mg/L。请求帧:06 03 00 00 00 04 45 BE
应答帧:06 03 08 01 02 00 02 00 B0 00 01 14 B4


溶解氧值 温度值
01 02 00 02 00 B0 00 01

读数示例:


如:溶解氧值 01 02 表示十六进制读数溶解氧值,00 02 表示溶解氧数值带 2 位小数点,转换成十进制数值为 2.58。
温度值 00 B0 表示十六进制读数温度值,00 01 表示温度数值带 1 位小数点,转换成十进制数值为 17.6。

  1. 校准指令: 零点校准
作用:设定电极的溶解氧零点校准值; 请求帧:06 06 10 00 00 00 8C BD
应答帧:06 06 10 00 00 00 8C BD
斜率校准
作用:设定电极的溶解氧斜率校准值;此处斜率值校准在空气饱和水中进行。请求帧:06 06 10 04 00 00 CD 7C
应答帧:06 06 10 04 00 00 CD 7C


5.错误响应

如果传感器不能正确执行上位机命令,则会返回如下格式信息:


定义 地址 功能码 CODE CRC 校验
数据 ADDR COM+80H xx CRC 16
字节数 1 1 1 2
  1. CODE:01 – 功能码错
03 – 数据错
  1. COM:接收到的功能码
