自来水管道管网在线远程监测系统方案

方案需求

传统的供排水管网监控对整个管网系统的运营管理还处在完全人工排查状态，主要是靠值班人员周期性巡检。人工成本高，工作量烦多，效率低下，也留下许多人为因素隐患，存在安全风险。管网老化等引起的管网安全事故频率显著增加，由于管线长，地质结构复杂，导致自来水在管网中滞留的时间很长，自来水管网分布范围广，一旦泄露则需及时处理。

因此需要采用现代化的手段对整个管网的运行状态进行实时监测，建立SCADA供水网管系统，对供排水管网的压力、流量、水质、浊度、余氯、PH值，以及用户关注的其它参数进行实时监测，并在出现紧急情况时启动相应的应急设施。

技术部署

自来水管网SCADA系统采用传感器采集设备、通讯传输设备，云服务器，监控应用软件等，实现对管网的温度、压力、流量实时无线采集、传输、监测和预警。

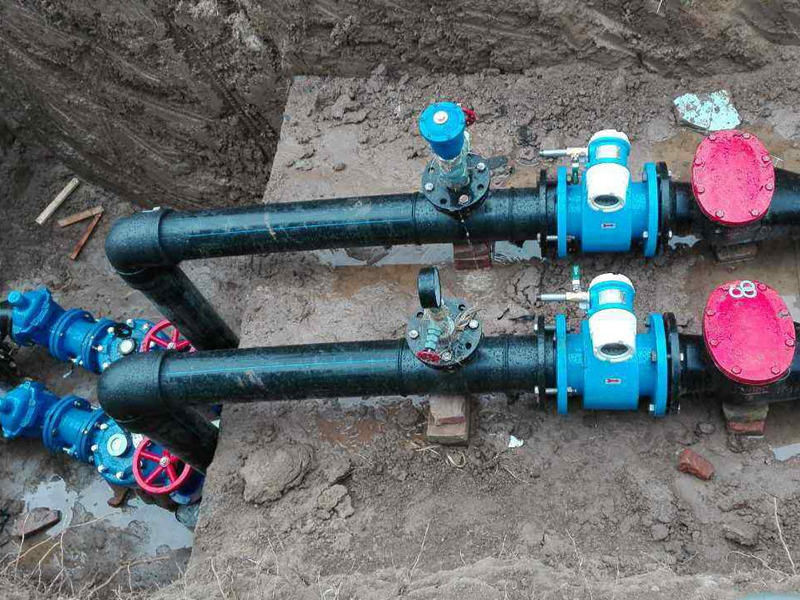

传感器部署整个城市供水管网监测点的压力、流量、流向、水质信息。水厂出水流量、出厂压力、清水池水位、加压泵工作状态。 加压泵站的水池水位、进口压力、水泵工作状态、出口压力；同时监测加压泵/水泵的工作状态及远程控制启停。备用水位水调节池的管理监测。

根据自来水管网监控的传输距离不同，采用不同的无线传输方法。

近距离LoRa组网，采用低功耗，近距离LoRa终端进行星型组网。再通过LoRa网管将数据传送到平台服务器。如距离比较分散，则使用DTU数传终端进行点对点的透传，使用2G/3G/4G进行无线传输，只要运营商网络覆盖，即可实现数据上传服务器，水司管理人员可随时随地通过INTERNET登入PC平台系统，查看管道使用运行状况。

方案优点

★ 组网方便，无需施工走线，无线物联网传输

★ 工业级设计，防潮使用，安装方便

★ 数传终端低功耗设计，可太阳能供电

★ LoRa组网，网关传输，中继接力，解决地下管道无网络空间限制

★ 实时在线，远程维护，无人值守，远程自动升级

★ 压力越线自动报警，故障提醒
