LoRa传感器

S-C01P 无线远程压力采集终端双模的NB-IoT和LoRa通信方式

关键词:
支持本地蓝牙或远程设置设备参数,支持本地蓝牙固件升级;
专用断码显示屏(7位断码动态显示),实时查看设备工作状态;
采集速度快、精度高;
超低功耗、数据存储及补发、联网时自动校准时间等功能;
WDT看门狗设计,保证设备长期运行稳定;
压力上限、下限、动态变化阈值可设置,告警信息立即上报;
支持非接触式面板交互,具有开关机、唤醒、手动零基准点校正功能;

第 1 章 产品介绍

1.1产品概述

S-C01P 无线远程压力采集终端是一款锂亚电池供电、具有无线通讯功能的高精度智能压力仪表,可选配 NB-IoT,LoRa、LoRaWAN 以及双模的 NB-IoT 和 LoRa 通信方式。压力表配备断码显示屏,内置 MCU,低功耗设计,实现将现场的管道压力上传到云端的无线传输。产品采用 304 接头和全铸铝外壳,抗震性好,能够测量气体、液体、油等对不锈钢无腐蚀的介质。
产品功能实用,实时显示当前压力,采集间隔,发送间隔可调,可预设高低压阈值、动态变化阈值报警点,并支持本地蓝牙和远程配置,触发告警立即上报。特别适合消防水管网、消防末端、消防泵房、城市供水、石油化工等需要无人值守、远程监控的领域。将设备的电量、信号强度、管网的压力信息、告警信息等数据通过无线网络实时发送给监控中心,监控中心对数据进行存储、分析、查询、告警信息处理;无需现场布线,节省了人力及施工成本,帮助用户实现对管网及时、高效的监管。

1.2产品外观及尺寸

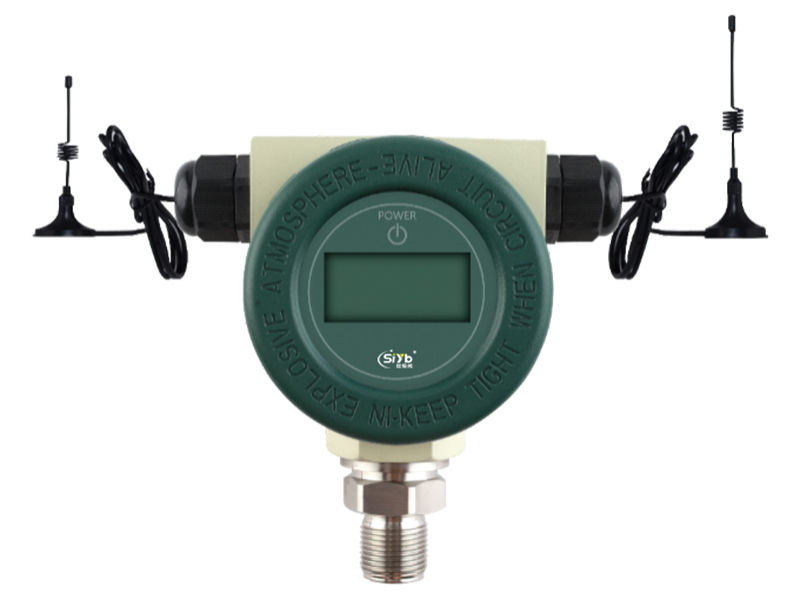

 NB+LoRa 版

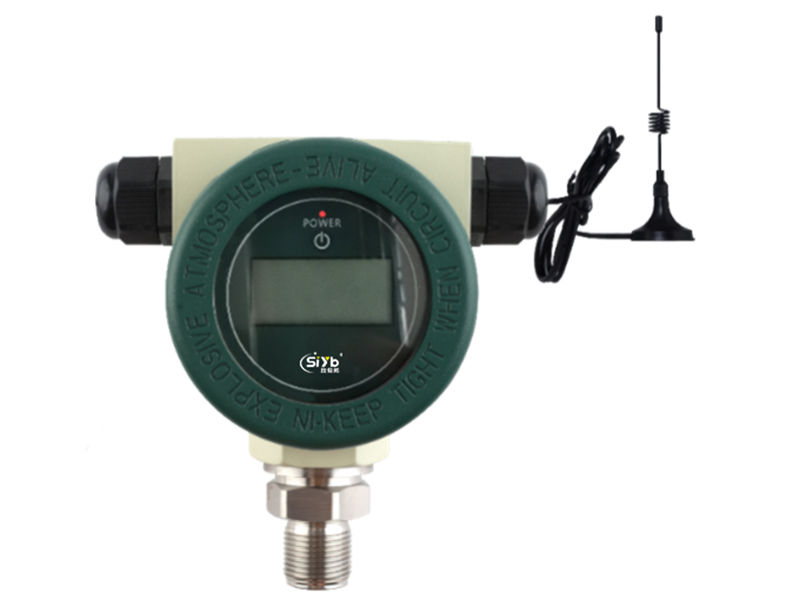

NB/LoRa/LoRaWAN 版


产品尺寸:长*宽*高 = 180*130*180 (单位mm)



1.3特点


◎支持本地蓝牙或远程设置设备参数,支持本地蓝牙固件升级;
◎专用断码显示屏(7位断码动态显示),实时查看设备工作状态;
◎采集速度快、精度高;
◎超低功耗、数据存储及补发、联网时自动校准时间等功能;
◎WDT看门狗设计,保证设备长期运行稳定;
◎压力上限、下限、动态变化阈值可设置,告警信息立即上报;
◎支持非接触式面板交互,具有开关机、唤醒、手动零基准点校正功能;

1.4技术参数


产品型号 S-C01P
通讯方式 LoRa NB-IoT NB-IoT+LoRa LoRaWAN
参数配置 本地蓝牙|远程
固件升级 本地蓝牙
云平台 移动 onenet 电信 AEP/OC 移动 onenet|电信
AEP/OC
取决于
LoRaWAN 网关
测量介质 液体、气体、油等非腐蚀性、非爆炸性介质
工业时钟 内置工业时钟,自动校时

数据间隔
采集间隔≥60s/次(可设),发送间隔≥1800s/次(可设)(默认: 采集间隔 1 分钟,发送间隔 30 分钟,默认时间以设备出厂为准)
测量范围 0~2.5MPa(其他量程可定制)
精度等级 0.5 级(默认 0.5%FS,0.1、0.2 精度等级可定制)
过载压力 2 倍的量程
连接接口 M20*1.5MM(其他接口可定制)
温度补偿 -10~65℃
供电方式 锂亚电池供电(容量:38Ah;CSQ 值大于等于 12、超长续航可达 3 年)
工作电流 低功耗电流<45uA,发送平均电流 60mA
工作环境 温度:-20℃~70℃,湿度:<93%RH
芯体 扩散硅芯体
表壳材质 铸铝
接口材质 304 不锈钢
防护等级 探头 IP68,仪表 IP65
重量 1.5Kg

第 2 章 产品应用
  1. 开关机、校准及唤醒

操作过程 操作结果 备注
1、插上电池上电 1、红色指示灯常亮5秒后熄灭,代表开机成功;
2、显示屏显示“boot”字符5秒后

消失,代表开机成功。
开机期间(红色指示灯常亮及显示屏显示“boot”),使用磁棒
开关按“POWER”键无效。
2、在设备处于关机的情况下,使用磁棒开关按
“POWER”键
  1、红色指示灯闪烁5次后熄灭,代

在设备处于开机及屏幕点亮的情况下,使用磁棒开关按“POWER”键
表关机成功;
2、显示屏显示“off”并从5开始倒计时,倒计时完成后屏幕熄灭,代
关机期间(红色指示灯闪 烁 及 显 示 屏 显 示“off”),使用磁棒开关按“POWER”键无效。
  表关机成功。
在屏幕点亮的情况下,使用磁棒开关按“CALIBRATE”键 屏幕显示“CAL0 OK”代表零点校准
成功,3秒后会刷新显示液位、信号强度、电量等信息;
将设备压力传感器接头置于空气中操作
设备处于低功耗状态时(屏幕熄灭),使用磁棒开关按
“POWER”键
屏幕持续显示时间为15秒,然后自动熄灭。
  1. 参数配置
注:选择蓝牙或远程其一配置即可

2.2.1蓝牙配置

nRFUARTv2_43.apk,安装到安卓手机,使用步骤如下:
a、 设备开机,开机后设备会发送蓝牙广播数据 15 秒,设备蓝牙名称为以“tpsl”开头的设备;
b、 打开 nRFUARTv2_43 APP 后,点击 connect 按钮,会弹出搜索到的蓝牙设备列表;
c、 选择蓝牙名称为 tpsl 开头的设备,点击进行连接;
d、 连接成功后,在命令行的地方输入《蓝牙配置使用手册》的命令,点击send 进行发送,如果是参数配置类的 命令,设备端接收到命令后会回传相应的命令,表示命令接收成功;其他执行功能类的命令, 发送后会有相应

的功能反馈。
注意:(1)如果是对传感器使用的单位进行配置,就必须要配置相应的量程;
(2)如果是参数配置类的命令发送成功后,必须发送 rest 命令设备才会保存生效,支 持批量设置后统一进行一次 rest 操作。
(3)详见《蓝牙配置使用手册》

2.2.2远程配置

  1. 登陆 DMP 后台管理系统,在设备管理下所搜到设备 IEMI 号,然后点击远程配置
  1.   在远程配置下对设备参数按实际需求进行配置,如:采集间隔、发送间隔、服务器地址、服务器端口、上下限告警阈值、动态变化告警阈值等参数。

2.3组网工作示意图



第 3 章 安装说明

3.1安装前检查

a、被监测点的压力是否会超过仪表的测量范围;如有超过,请更换合适量程的仪表。
b、所测介质是否有高温(大于 85℃);如果温度过高,请加装冷凝管或散热器。                                                              c、所测介质是否会堵塞仪表的引压孔;如果有可能防爆接头需要特殊定制。
用户信息传输装置应安装于消防监控室,安装整齐,美观。

3.2安装方法

a、一般情况下,仪表应向上垂直于水平方向安装,以便于观察;(如下图)

b、通用标准的压力接口为 M20×1.5 外螺纹,安装时应加装紫铜或聚四氟等密封垫片加以密封;(一般缠绕生料带即可)仪表可以直接安装在测量管道末端或测量管道法兰接口上。

3.3注意事项

(1)在安装仪表时,需将截止阀关闭,同时打开放空阀,以免因憋压而引起的压力过高损坏仪表的传感器。

(2)如果 80℃≤介质温度≤100℃,应加装冷凝管。
(3)用户不得随意打开仪表,更换元器件。
(4)不得随意更换电池或充电。

第 4 章 常见故障及解决方法故障 1:无法发送数据排除方法:
第一步:检查网络信号是否正常;
第二步:检查 SIM 卡和天线是否安装良好,SIM 卡上网业务是否正常; 第三步:显示屏查看电池电量是否正常,不正常请更换电池;
第四步:通过手机蓝牙连接,打印其 Log,找对应区域售后进行协助分析。

故障 2:显示屏连接后无法点亮排除方法:
第一步:显示屏激活点位置不对,确保磁棒开关挪到显示屏的 POWER 按键位置;

第二步:测量电池电量是否正常,不正常请更换电池。

故障 3:无法进行手机蓝牙连接排除方法:
第一步:确认手机安装 nRFtoolbox 并所有权限已开启;同时开启手机定位功能
第二步:设备开机后(0~15S)内可进行蓝牙连接;超时后无法进行蓝牙连接;
第三步:若手机出现蓝牙多次连接不上,可能是手机适配问题,请更换其他型号手机再次尝试。

如有其他问题请与我公司售后服务部门联系。
