LoRa传感器

S-C01L 无线远程液位采集终端支持LoRaWAN

关键词:
测量范围:0~5M(其他量程可定制)
精度等级:0.5 级
过载压力:2 倍的量程
温度补偿:-10~65℃
供电方式:锂亚电池供电(容量:38Ah;CSQ 值大于等于 12、超长续航可达 3 年)
工作电流:低功耗电流<45uA,发送平均电流 60mA


第 1 章 产品介绍

1.1产品概述

S-C01L.无线远程液位采集终端是一款锂亚电池供电、高精度智能液位仪表,可选配 NB-IoT,LoRa、NB-IoT|LoRa 双模,LoRaWAN,GPRS 等无线通讯方式。本系列产品都具有传感器采集间隔可设,发送间隔可设,上下限阈值值可设,液位变化阈值可设,超阈值立即报警等功能。
主应用于监测水箱、水池液位的实时数据,将设备的电量、信号强度、液位数据信息、告警信息等数据通过无线网络实时发送给监控中心,监控中心对数据进行存储、分析、查询、告警信息处理,无需现场布线,节省了人力及施工成本, 帮助用户实现对水箱、水池液位及时、高效的监管。

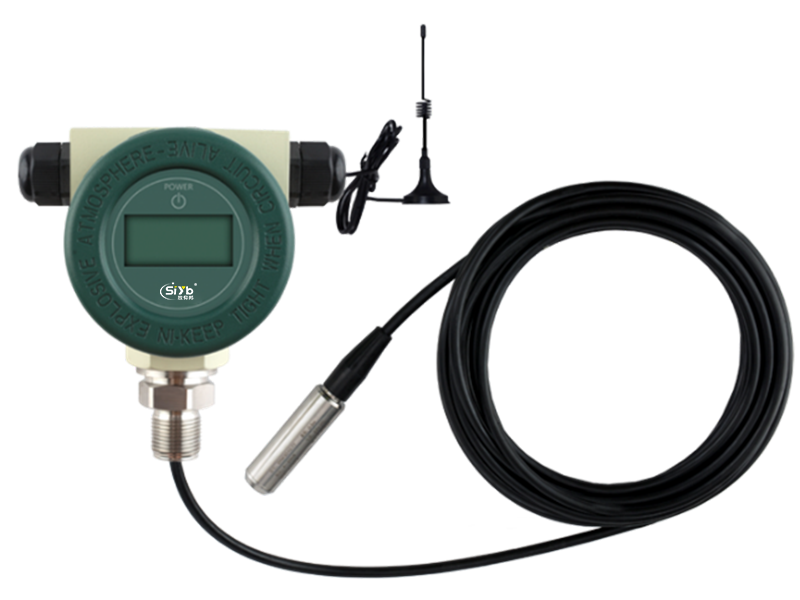

1.2产品外观及尺寸



NB+LoRa 版

NB/LoRa/LoRaWAN 版

产品尺寸:长*宽*高 = 180*130*180 (单位 mm)


1.3特点


◎专用断码显示屏,7位断码动态显示;
◎采集速度快、精度高等特点;
◎数据存储及补发、联网时自动校准时间等功能;
◎WDT看门狗设计,保证设备长期运行稳定;
◎液位上限、下限、动态变化阈值可设置,告警信息立即上报;
◎支持非接触式面板交互,具有唤醒、手动零基准点校正功能;
◎ 投入式液位探头配合聚氨酯液位专用电缆,介质兼容性强0-1...2...5...10...50m 液位

1.4技术参数


产品型号 S-C01L
通讯方式 LoRa NB-IoT NB-IoT+LoRa LoRaWAN
参数配置 本地蓝牙|远程
固件升级 本地蓝牙

云平台

移动onenet

电信 AEP/OC
移动 onenet|电信AEP/OC 取决于 LoRaWAN 网关
测量介质 水、石油等非腐蚀性液体
工业时钟 内置工业时钟,自动校时

数据间隔
采集间隔≥180s/次(可设),发送间隔≥1800s/次(可设)(默认: 采集间隔 3 分钟,发送间隔 30 分钟,默认时间以设备出厂为准)
测量范围 0~5M(其他量程可定制)
精度等级 0.5 级
过载压力 2 倍的量程
温度补偿 -10~65℃
供电方式 锂亚电池供电(容量:38Ah;CSQ 值大于等于 12、超长续航可达 3 年)
工作电流 低功耗电流<45uA,发送平均电流 60mA
工作环境 温度:-20℃~70℃,湿度:<93%RH
介质温度 -30℃~65℃(不结冰)
芯体 扩散硅芯体
表壳材质 铸铝
接口材质 304 不锈钢
防护等级 探头 IP68,仪表 IP65
重量 2.5Kg

第 2 章 产品应用
  1. 开关机、校准及唤醒

操作过程 操作结果 备注
1、插上电池上电 1、红色指示灯常亮5秒后熄灭,代表开机成功;
2、显示屏显示“boot”字符5秒后

消失,代表开机成功。
开机期间(红色指示灯常亮及显示屏显示“boot”),使用磁棒
开关按“POWER”键无效。
2、在设备处于关机的情况下,使用磁棒开关按
“POWER”键
  1、红色指示灯闪烁5次后熄灭,代

在设备处于开机及屏幕点亮的情况下,使用磁棒开关按“POWER”键
表关机成功;
2、显示屏显示“off”并从5开始倒计时,倒计时完成后屏幕熄灭,代
关机期间(红色指示灯闪 烁 及 显 示 屏 显 示“off”),使用磁棒开关按“POWER”键无效。
  表关机成功。
在屏幕点亮的情况下,使用磁棒开关按“CALIBRATE”键 屏幕显示“CAL0 OK”代表零点校准成功,3秒后会刷新显示液位、信号
强度、电量等信息;
将设备压力传感器接头置于空气中操作
设备处于低功耗状态时(屏幕熄灭),使用磁棒开关按
“POWER”键
屏幕持续显示时间为15秒,然后自动熄灭。
  1. 参数配置
注:选择蓝牙或远程其一配置即可

2.2.1蓝牙配置

nRFUARTv2_43.apk,安装到安卓手机,使用步骤如下:
a、 设备开机,开机后设备会发送蓝牙广播数据 15 秒,设备蓝牙名称为以“tpsl”开头的设备;
b、 打开 nRFUARTv2_43 APP 后,点击 connect 按钮,会弹出搜索到的蓝牙设备列表;
c、 选择蓝牙名称为 tpsl 开头的设备,点击进行连接;
d、 连接成功后,在命令行的地方输入《蓝牙配置使用手册》的命令,点击send 进行发送,如果是参数配置类的 命令,设备端接收到命令后会回传相应的命令,表示命令接收成功;其他执行功能类的命令, 发送后会有相应的功能反馈。

注意:(1)如果是对传感器使用的单位进行配置,就必须要配置相应的量程;
(2)如果是参数配置类的命令发送成功后,必须发送 rest 命令设备才会保存生效,支 持批量设置后统一进行一次 rest 操作。
(3)详见《蓝牙配置使用手册》

2.2.2远程配置

  1. 登陆 DMP 后台管理系统,在设备管理下所搜到设备 IEMI 号,然后点击远程配置
  1.   在远程配置下对设备参数按实际需求进行配置,如:采集间隔、发送间隔、服务器地址、服务器端口、上下限告警阈值、动态变化告警阈值等参数。

2.3组网工作示意图



第 3 章 安装说明
  1. 安装前检查
a、被监测点的水池液位是否会超过仪表的测量范围;如有超过,请更换合适量程的仪表。 b、所测介质是否会堵塞仪表的引压孔;如果有可能防爆接头需要特殊定制。

3.2安装方法

a、一般情况下,仪表应向上垂直于水平方向安装,以便于观察;(如下图)

b、使用固定装置将液位表固定好,将液位计探头放在水箱或水池底部;

3.3注意事项

a、在安装仪表时,尽量避免较大程度的拧动传感器接线,以免因安装操作不当损坏仪表的传感器。
b、用户不得随意打开仪表,更换元器件。c、不得随意更换电池或充电。

第 4 章 常见故障及解决方法故障 1:无法发送数据排除方法:
第一步:检查网络信号是否正常;
第二步:检查 SIM 卡和天线是否安装良好,SIM 卡上网业务是否正常; 第三步:显示屏查看电池电量是否正常,不正常请更换电池;
第四步:排除服务器端软件数据接收及解析问题,用 TCP/IP 模拟设备软件检测服务器软件是否正常。


故障 2:显示屏无法点亮排除方法:
第一步:显示屏激活点位置不对,确保磁棒开关挪到显示屏的 POWER 按键位置;
第二步:测量电池电量是否正常,不正常请更换电池。

故障 3:无法进行手机蓝牙连接排除方法:
第一步:确认手机安装 nRFtoolbox 并所有权限已开启;同时开启手机定位功能
第二步:设备开机后(0~15S)内可进行蓝牙连接;超时后无法进行蓝牙连接;
第三步:若手机出现蓝牙多次连接不上,可能是手机适配问题,请更换其他型号手机再次尝试。

如有其他问题请与我公司售后服务部门联系。
