环保环境监测

太阳能供电电流电压远程监控开关控制系统

关键词:太阳能,供电,电流,电压,远程,监控,开关,控制,系统
适用于液体、AGM、胶体和锂电池
12/24V系统电压自动识别
外置温度传感器,自动温度补偿
四阶段PWM充电:全充、强充、均衡充、浮充
锂电池保护板保护后可自动激活(锂电池)
锂电池过充保护、过充恢复电压可设定
坚固耐用的铝制外壳,防水等级可达IP67
    太阳能供电电流电压远程监控开关控制系统由智能化太阳能联网控制器组成,可在手机随时查看太阳能的充电情况,电流电压数据,针对电池的负载进行远程的联动控制。专为太阳能系统使用的联网控制器,可降低整个系统成本。并能统一管理,查看电池损耗及充电情况,预防断电。
适用于液体、AGM、胶体和锂电池
12/24V系统电压自动识别(液体、AGM、胶体)
外置温度传感器,自动温度补偿(液体、AGM、胶体)
四阶段PWM充电:全充、强充、均衡充、浮充(液体、AGM、 胶体)
锂电池保护板保护后可自动激活(锂电池)
锂电池过充保护、过充恢复电压可设定
坚固耐用的铝制外壳,防水等级可达IP67
优良的EMC和散热设计
基于标准Modbus协议,接口具有对外供电功能

四芯线 RS485接口
棕色 电池正极
黑色 GND
蓝色 RS485-A
绿色 RS485-B

1.将RS485接口防水端子两端对插,避免带电插拔此接口;
2.按图所示,首先将负载的正负极接到对应的红黑线上,用胶带封好然后进行下一步;
3.再将蓄电池的正负极接到对应的红黑线上,负载即打开;
4.最后将太阳能的正负极接到对应的红黑线上,等待约8秒,控制器进入充电状态;
5.请参考“十、指示灯、错误和报警〞,通过LED指示灯确:认控制器的工作状态。
确保蓄电池和控制器之间的电缆长度尽可能短,防止电缆上:的压降过高引起的控制器误判。
推荐线径:10A:2.5 mmz: 20A: 4 mm3.

最大充放电电流 10A
系统电压 12/24V
蓄电池端可承受最大电压: 40V
蓄电池类型 液体、AGM、胶体或锂电池

全充电压 <14.5V/29.0V (25°C)
强充电压 14.5V/29.0V (25°C)
均衡充电压 14.8V/29.6V (25°C)(液体)
浮充电压 13.7V/27.4V (25°C)
•温度补偿系数 -4.17 mV/K per cell(强充、均衡充):-3.33 mV/K per cell (浮充)
过压保护电压 15.5/31.0V
负载低压切断电压:10.8~11.8V/21.6~23.6v
负载重新连接电压: 11.4~12.8V/22.8~25.6V
过充保护电压 11.0~32.0V(可编程)
过充恢复电压 9.5~31.8V(可编程)
负载低压切断电压 8.0 ~30.0V(可编程)
负载重新连接电压: 8.6~ 31.0V(可编程)

夜晚/凌晨识别电压: 液体、AGM或胶体电池:3.0~8.0V/6.0~16.0V(可编程)
锂电池:3.0~20.0V(可编程)
光控延时 0~30分钟(可编程)
最大太阳能端电压 25V/50V
尺寸 82 ×68 x18.6mm
重量 190克
推荐线径 2.5mm2 4mm2
最大自消耗电流 10mA
通信方式 红外通信
接地类型 正极接地
工作环境温度 -35°C ~ +60°C
防护等级 IP67
海拔高度 4000m

  • S-CGMF联网型水质监测太阳能浮标

    S-CGMF联网型水质监测太阳能浮标

    S-CGMF小型浮标水质监测站是一个可以放置于河流、湖泊、水库、近海、水产养殖地等地表水体进行原位实时水质监控的,可在不具备外部电源的环境下,利用先进的自供电技术(太阳能

    查看详情

  • S-CL10古树名木无线倾斜传感器内置电池无需供电

    S-CL10古树名木无线倾斜传感器内置电池无需供电

    S-CL10 型是一款低功耗低成本无线倾角计;内置可充电锂电池(容量 9000mA.H),在不更换电池的情况下,工作时长可达 5年以上(每天采集一次数据);产品配置太阳能电池板进行充电,同时

    查看详情

  • 太阳能光伏发电监测站

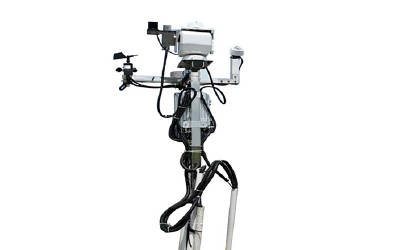

    太阳能光伏发电监测站
