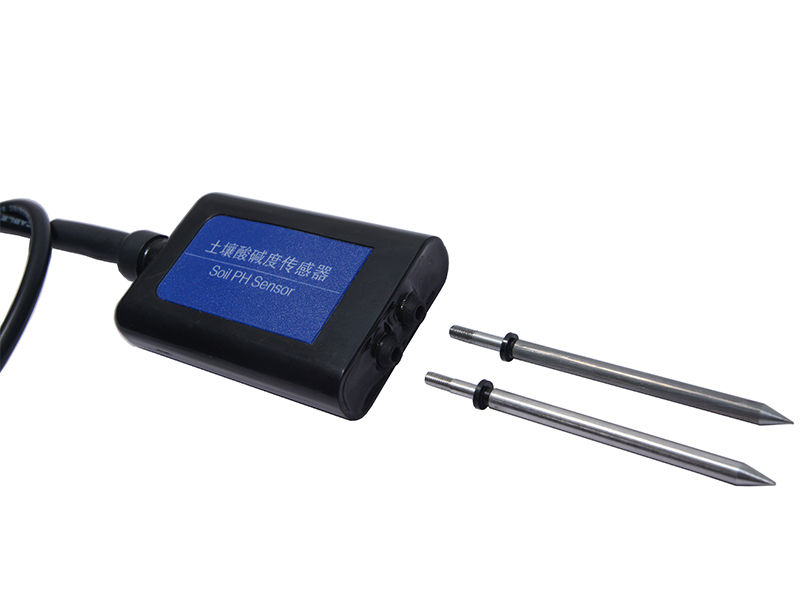

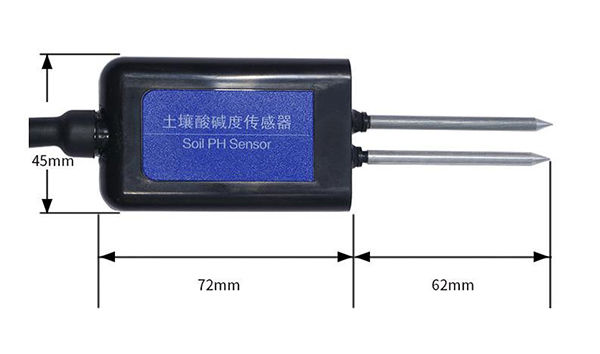

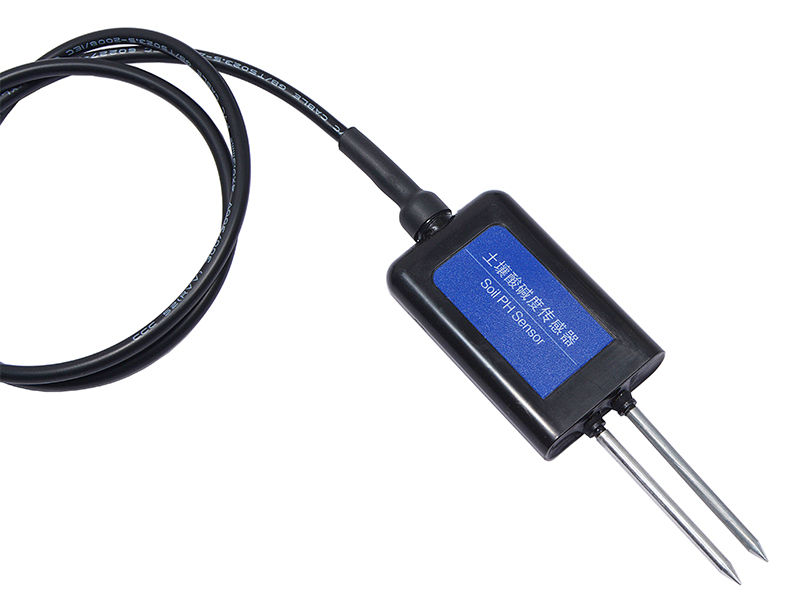

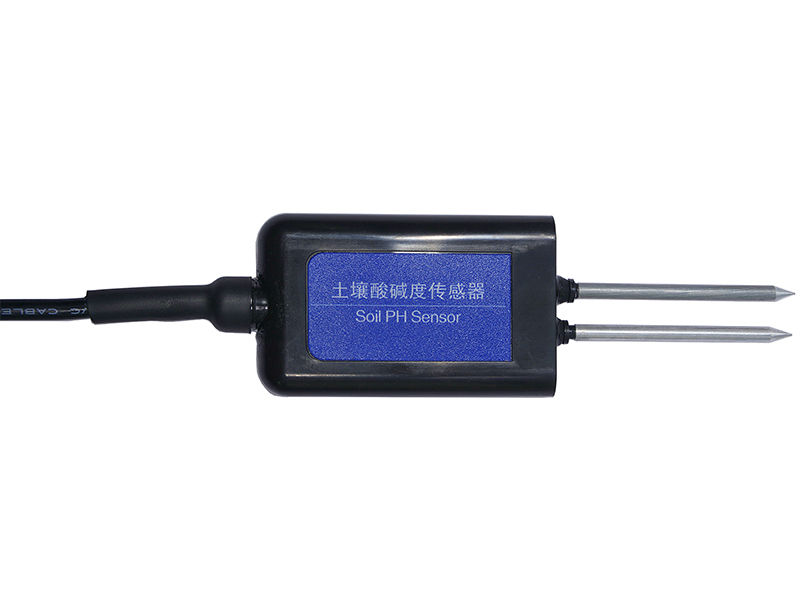

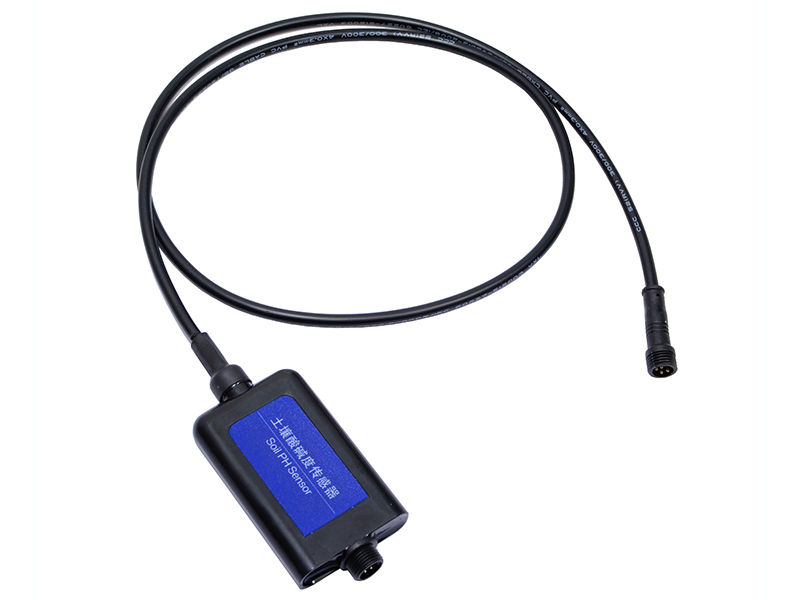

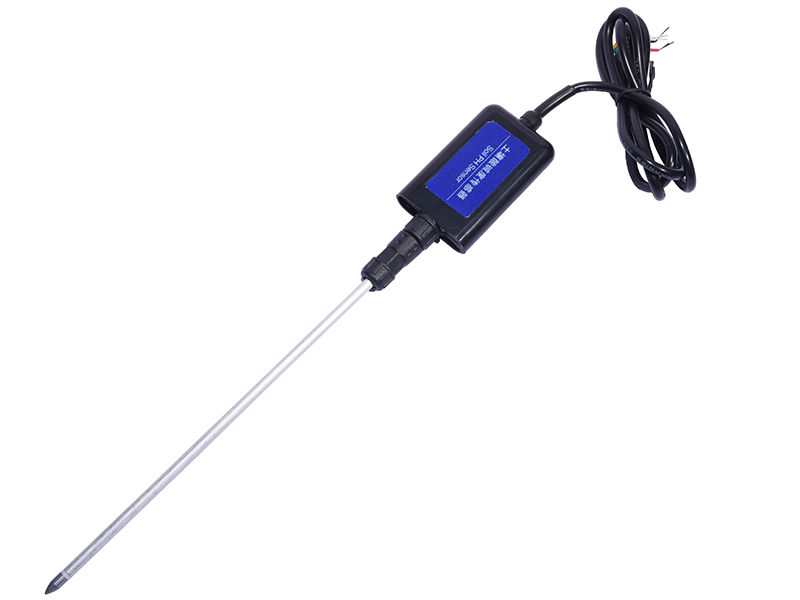

S-STPH 智能传感器土壤PH监测土壤肥沃景观灌溉自动园林灌溉

关键词:土壤PH传感器,土壤传感器,土壤监测,大棚温室,园林灌溉
直流供电 9–24V DC
平均功耗:48 mW
分辨率:0.1 PH
测量范围 4-10 PH
防护等级:IP65
测量精度 ±0.5PH
工作范围:0℃-65℃

产品简介

  欣仰邦土壤PH传感器为 RS485 总线式 PH 值传感器,采用 RS485 接口,标准MODBUS-RTU 协议,可实现多点同时监测,组网并远传。适用于各种场所,尤其适用于土壤、污水处理等场所。为便于工 程组网及工业应用, 本模块采用工业广泛使用的 MODBUS-RTU 通讯协议。广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理等土壤 PH 的测量。



主要参数

直流供电 9–24V DC
平均功耗:48 mW
分辨率:0.1 PH
测量范围 4-10 PH
防护等级:IP65
测量精度 ±0.5PH
工作范围:0℃-65℃
输出信号 RS485(Modbus 协议)


使用方法

探头使用方法

1、去除被测土壤表面石子、草、树叶等覆盖物,去除表层土壤,如果土壤太干,先浇一些水湿润之后再进行测量。
2、在测试前,请用柔软的布将探头金属表面擦拭干净。初 次使用该仪器时,建议多测试几次再读数,以免探头金属表面的 保护油层对水分值和 PH 值造成影响。
3、在测量时,将仪器探头插入土壤,注意将探头电极要全 部插入土壤里面(探头插入 10CM 以上),而且要使电极和边上的 土壤
紧密接触。因为土壤性质的不同,探头和土壤接触的紧密度 也不同, 建议测量多个数值,最后取平均值。
4、使用后,请将探头擦拭干净。

注意事项

1、探头插在土壤里太长时间(超过一年,有条件一般一年左右需要检查探头或重新校准),探头金属表面容易受损。
2、使用后,确保将探头擦拭干净。
3、仪器要远离带有磁性的物体,也不要和别的金属物一起存放, 以免损坏。
4、不能用于液体的测试。
5、不要用手指去接触探头,手指上的油脂会影响探头电极间的导电性能,导致测量数据不准。

通信协议

采用 Modbus-RTU 通讯规约,格式如下: 问询帧

地址码

功能码

起始地址

请求寄存器数量

校验码
1 字节 1 字节 2 字节 2 字节 2 字节

应答帧



地址码

功能码

数据长度

回传数据内容

校验码
1 字节 1 字节 1 字节 N 字节 2 字节
地址码,即设备地址,在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前,CRC 低位在前。

读取设备地址 0x01 的 PH 值

问询帧



地址码

功能码

起始地址

请求寄存器数量

校验码
0x01 0x03 0x00 0x08 0x00 0x01 0x05 0xC8

应答帧



地址码

功能码

数据长度

PH 值

校验码
0x01 0x03 0x02 0x00 0x33 0xF8 0x51

数据换算:

0033 H(十六进制)= 51 => PH 值= 5.1

 将设备地址 0x01 改为 0x02

问询帧


地址码 功能码 起始地址 写入寄存器数值 校验码
0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7

应答帧


地址码 功能码 起始地址 寄存器数值 校验码
0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7
