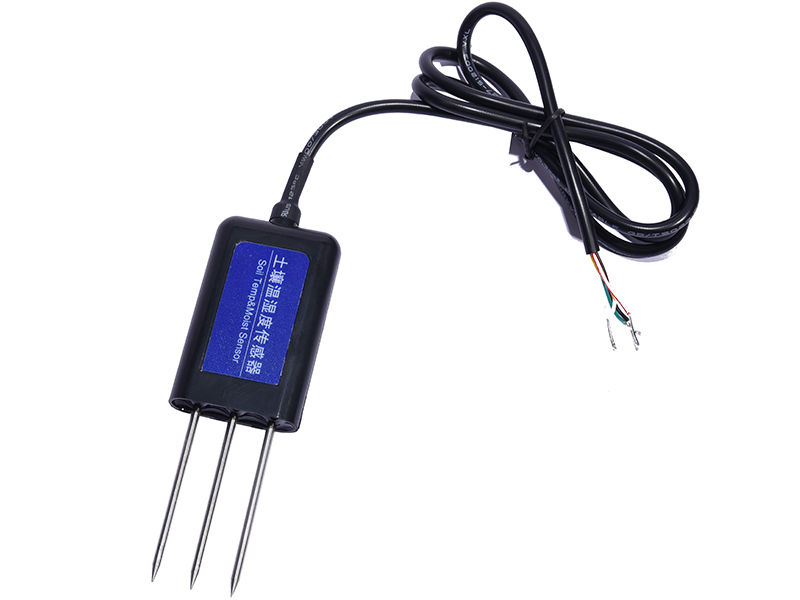

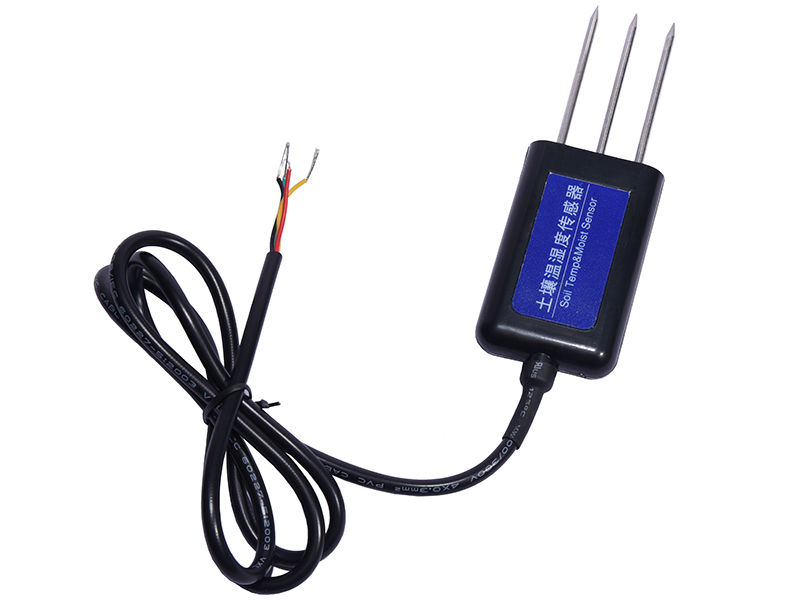

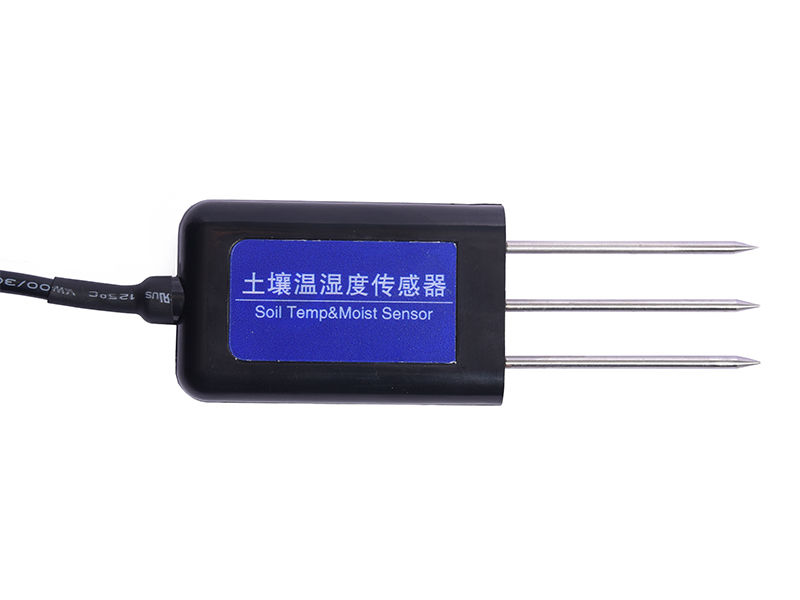

S-STWS 土壤温湿度变送器采集土壤水分湿度自动灌溉打开阀门联动

关键词:土壤温湿度,土壤温湿度电导率,土壤传感器,土壤监测,大棚温室
直流供电 9–24V DC
平均功耗 150 mW
温度测量范围 -40℃- 80℃
湿度测量范围 0-100%
温度精度 ±0.5℃
温度分辨率 0.1℃
湿度分辨率 0.1%

产品简介

  S-STWS 土壤温湿度变送器适用于土壤温度、水分的测量,经与德国原装高精度传感器比较和土壤实际烘干称重法标定,精度高,响应快, 输出稳定。受土壤含盐量影响较小,适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。适用于各种场所,尤其适用于土壤、污水处理等场所。广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量、温度的测量。



主要参数

  • 直流供电 9–24V DC
  • 平均功耗 150 mW
  • 温度测量范围 -40℃- 80℃
  • 湿度测量范围 0-100%
  • 温度精度 ±0.5℃
  • 湿度精度 0-53%为±3% 53%-100%为±5%
  • 温度分辨率 0.1℃
  • 湿度分辨率 0.1%
  • 响应时间 <1S
  • 防护等级 IP68
  • 输出信号 RS485(Modbus 协议)

使用方法

    注意安装时需将传感器全部埋入或探针全部插入被测介质中,测量结冻冰土层时,水分值会偏低不准确,需要用户补偿。出厂默认产品适用于测量普通的黄土地、黑土地、红土地。不适用于对于盐分较大的盐碱地、沙地、或者其他粉末状物体的绝对水分测量,但仍可以表征相对水分差别,对于这类型的水分测量应联系厂家做单独校准。

土壤水分计算方式与含义

    本传感器计算的土壤水分为土壤容积含水率(又称土壤体积含水率),就是通俗意义上人们说的“土壤湿度”、“土壤水分”。土壤体积含水率的计算方式为土壤中水的体积与土的总体积的比值。0%代表的是完全干燥的土壤,没有任何水分,100%代表的是完全是水,没有任何土壤。
    选定合适的测量地点,避开石块,确保钢针不会碰到坚硬的物体, 按照所需测量深度抛开表层土,保持下面土壤原有的松紧程 度,紧握传感器垂直插入土壤,插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。


埋地测量法
    垂直挖直径>20cm 的坑,在既定的深度将传感器钢针水平插入坑壁,将坑填埋严实,稳定一段时间后,即可进行连续数天,数月乃至更长时间的测量和记录。

注意事项

1、测量时钢针必须全部插入土壤里。
2、避免强烈阳光直接照射到传感器上而导致温度过高。野外使用注意防雷击。
3、勿暴力折弯钢针,勿用力拉拽传感器引出线,勿摔打或猛烈撞击传感器。
4、传感器防护等级IP68,可以将传感器整个泡在水中。
5、由于在空气中存在射频电磁辐射,不宜长时间在空气中处于通电状态。

通信协议

采用 Modbus-RTU 通讯规约,格式如下: 问询帧

地址码

功能码

起始地址

请求寄存器数量

校验码
1 字节 1 字节 2 字节 2 字节 2 字节

应答帧



地址码

功能码

数据长度

回传数据内容

校验码
1 字节 1 字节 1 字节 N 字节 2 字节
地址码,即设备地址,在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前,CRC 低位在前。

寄存器地址


寄存器地址 PLC 组态地址 内容   操作
0004 H 40005 土壤湿度(单位为 0.1%) 只读
0005 H 40006 土壤温度(单位为 0.1℃) 只读
通讯协议示例以及解释


读取设备地址 0x01 的土壤温湿度值

问询帧



地址码

功能码

起始地址

请求寄存器数量

校验码
0x01 0x03 0x00 0x04 0x00 0x02 0x85 0xCA
应答帧



地址码

功能码

数据长度

湿度值

温度值

校验码
0x01 0x03 0x04 0x02 0x92 0x00 0xFB 0x1B 0xE5
数据换算:

0292 H(十六进制)= 658 =>土壤湿度值 = 65.8%
00FB H(十六进制)= 251 =>土壤温度值 = 25.1℃

将设备地址 0x01 改为 0x02

问询帧


地址码 功能码 起始地址 写入寄存器数值 校验码
0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7

应答帧


地址码 功能码 起始地址 寄存器数值 校验码
0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7
