产品简介

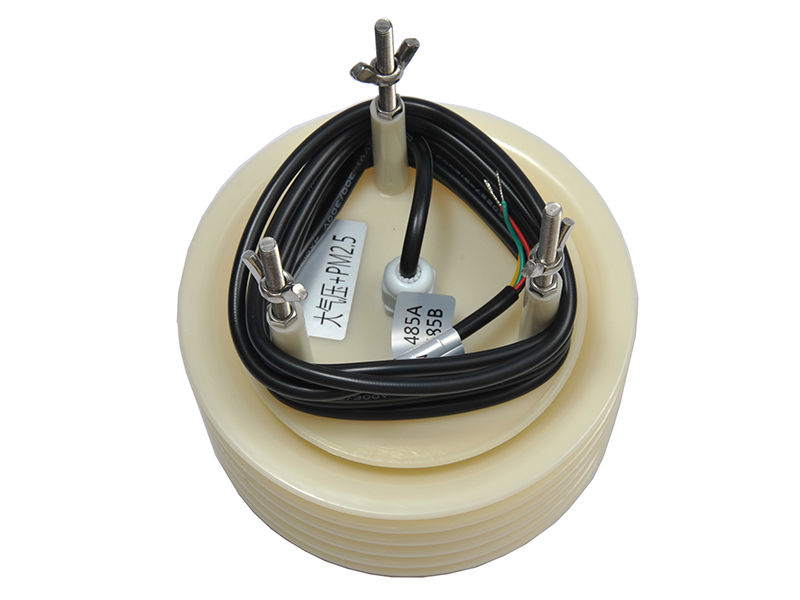

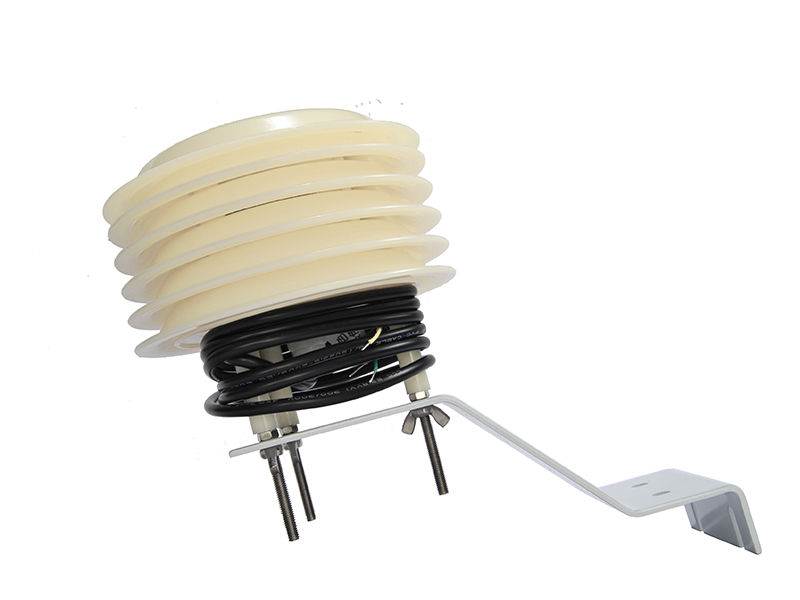

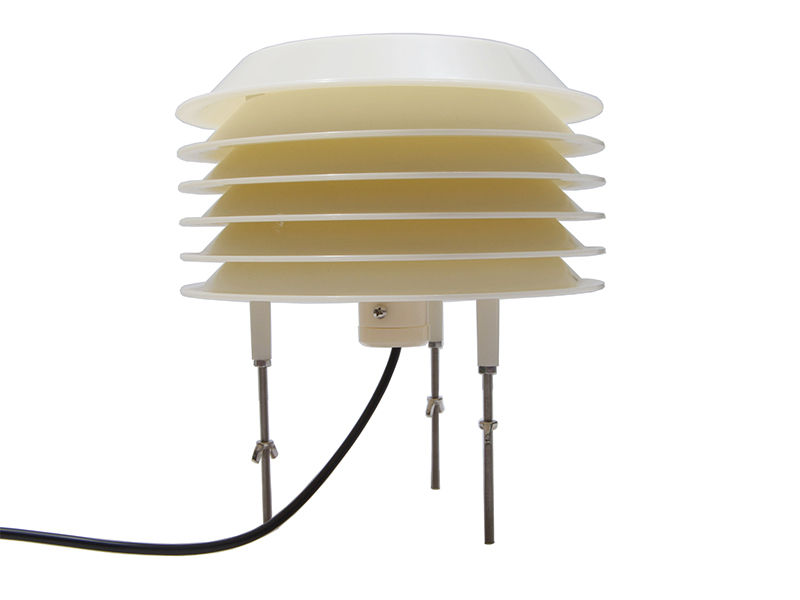

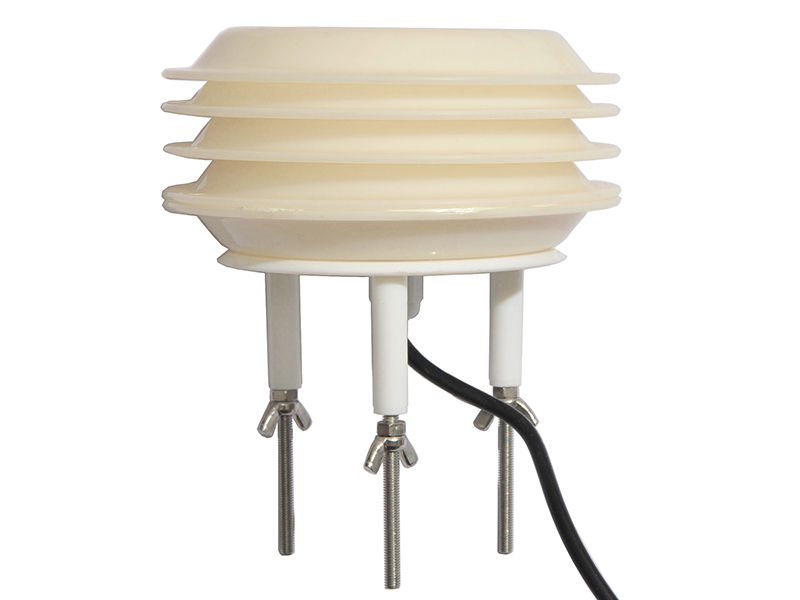

百叶箱是一种固定式的多合一自动观测设备。观察项目包括光照度、温度、湿度、大气压以及二氧化碳浓度、PM2.5/10、噪声等气象要素。广泛适用于城市环境测量,农业监控、工业治理等多种环境, 便于采集到更加丰富有效的监控数据。本产品采用高灵敏度数字探头,信号稳定,精度高。具有测量范围宽、线性度好、防水性能好、使用方便、便于安装、传输距离远等特点。采用防水型百叶箱结构,可以适应各种环境的应用,数据采集系统精度准确、运行稳定可靠。工艺精良、具有良好的抗腐蚀性。
主要参数
检测项目 | 测量范围 | 分辨率 | 精度 | 单位 |
光照度(选配) | 0-6W /20W | 1 | ±5% | Lux |
温度(选配) | -40- 80 | 0.1 | ±0.5 | C |
湿度(选配) | 0-100 | 0.1 | ±3 | %RH |
大气压(选配) | 300-1100 | 0.1 | ±1.5 | hpa(mba r) |
二氧化碳(选配) | 0-5/10k | 1 | ±50 | ppm |
PM2.5/10(选配) | ^1000 | 1 |
_±_ 10% (100~500) + 10(0~100) |
ug/m3 |
噪声(选配) | 30-130 | 0.1 | ±1.5 | DB |
TSP (选配) | 0-20000 | 1 |
±30ug/m3/ ±20%最大 值(25 °C、 50%) |
ug/m3 |

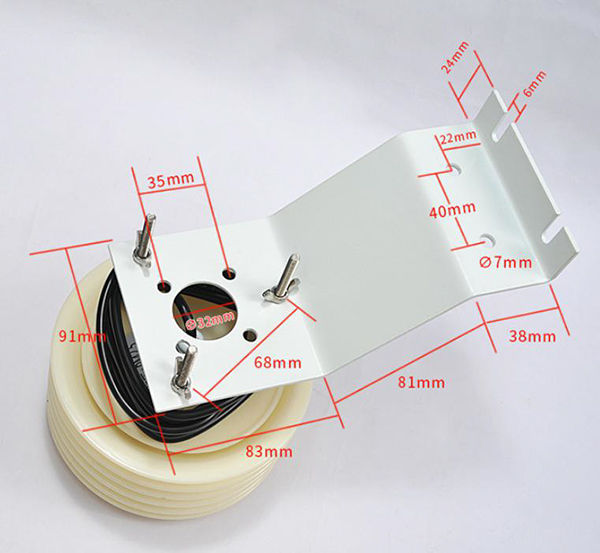

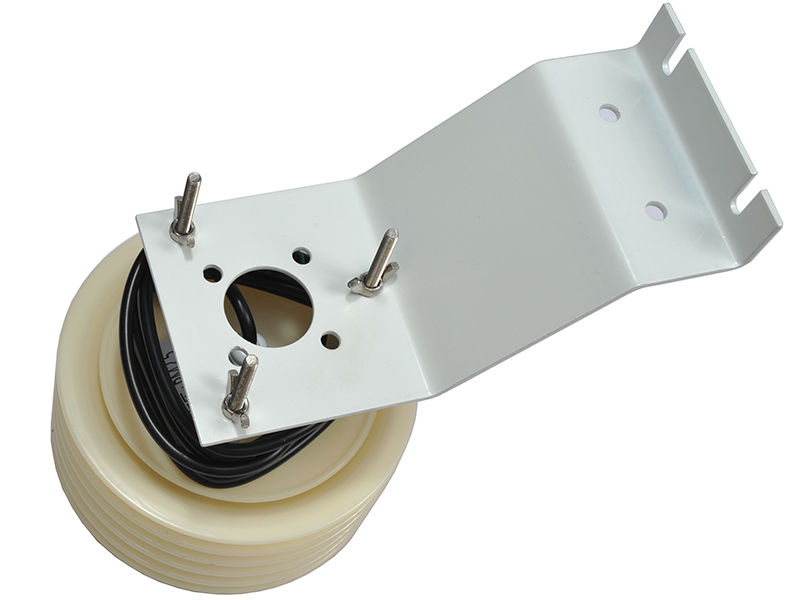

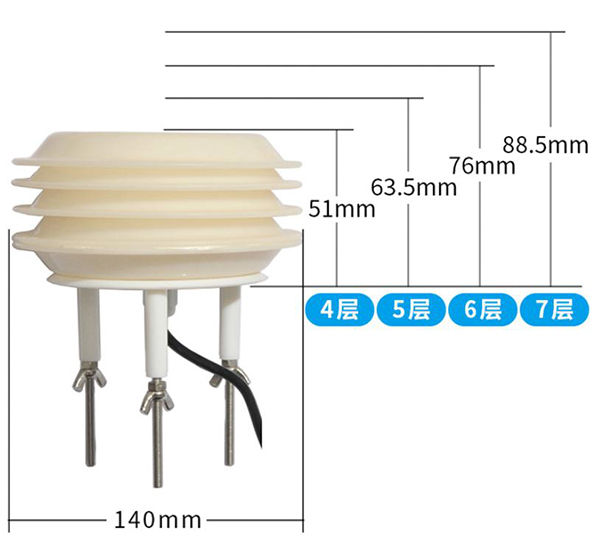

尺寸参数
通信信息
参数 | 内容 |
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC-16(Modbus) |
波特率 | 2400/ 4800/9600bps 可设,出厂默认 9600bps |
通信协议
采用Modbus-RTU通讯规约,格式如下:
问询帧
地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
1字节 | 1字节 | 2字节 | 2字节 | 2字节 |
应答帧
地址码 | 功能码 | 数据长度 | 回传数据内容 | 校验码 |
1字节 | 1字节 | 1字节 | N字节 | 2字节 |
地址码,即设备地址,在通讯网络中是唯一的(出厂默认0x01)。
本变送器只用到功能码0x03。注意数据高位在前,CRC低位在前。
寄存器地址 | |||
寄存器地址 | PLC组态地址 | 内容 | 操作 |
0000 H | 40001 | 湿度(单位为0.1%RH) | 只读 |
0001 H | 40002 | 温度(单位为0.1 °C) | 只读 |
0002 H | 40003 | 光照度高位 | 只读 |
0003 H | 40004 | 光照度低位(单位为1Lux) | 只读 |
0004 H | 40005 | 噪声(单位为0.1DB) | 只读 |
0007 H | 40008 | 二氧化碳浓度(单位为1 ppm) | 只读 |
000B H | 40012 | 大气压力(单位为0.1hpa) | 只读 |
0013H | 40020 | TSP浓度值(单位为ug/m3) | 只读 |
0014H | 40021 | PM2.5浓度值(单位为ug/m3) | 只读 |
0015H | 40022 | PM10浓度值(单位为ug/m3) | 只读 |
通讯协议示例以及解释
读取设备地址0x01的温湿度值
问询帧
地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
0x01 | 0x03 | 0x00 0x00 | 0x00 0x02 | 0xC4 0x0B |
应答帧
地址码 | 功能码 | 数据长度 | 湿度值 | 温度值 | 校验码 |
0x01 | 0x03 | 0x04 | 0x02 0x92 | 0x00 0xFB | 0x1B 0xE5 |
数据换算:
0292 H (十六进制)=658 =>湿度值=65.8%RH
00FBH (十六进制)=251= >温度值=25.1°C
读取设备地址0x01的光照度值
问询帧
地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
0x01 | 0x03 | 0x00 0x02 | 0x00 0x02 | 0x65 0xCB |
应答帧
地址码 | 功能码 | 数据长度 | 光照度值 | 校验码 |
0x01 | 0x03 | 0x04 | 0x00 0x00 0xDD 0x40 | 0xA2 0x93 |
数据换算:
0000DD40 H (十六进制)=56640 =>光照度值=56640Lux
读取设备地址0x01的二氧化碳浓度值
问询帧
地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
0x01 | 0x03 | 0x00 0x07 | 0x00 0x01 | 0x35 0xCB |
应答帧
地址码 | 功能码 | 数据长度 | 二氧化碳浓度值 | 校验码 |
0x01 | 0x03 | 0x02 | 0x05 0x40 | 0xBA 0xE4 |
数据换算:
0540 H (十六进制)=1344 =>二氧化碳浓度值=1344 ppm
读取设备地址0x01的大气压力值
问询帧
地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
0x01 | 0x03 | 0x00 0x0B | 0x00 0x01 | 0xF5 0xC8 |
应答帧
地址码 | 功能码 | 数据长度 | 大气压力值 | 校验码 |
0x01 | 0x03 | 0x02 | 0x27 0x10 | 0x87 0xFB |
数据换算:
2710 H (十六进制)=10000 =>大气压力值=1000.0hpa
读取设备地址0x01的PM2.5/10浓度值
问询帧
地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
0x01 | 0x03 | 0x00 0x14 | 0x00 0x02 | 0x84 0x0F |
应答帧
地址码 | 功能码 | 数据长度 | 浓度值 | 校验码 |
0x01 | 0x03 | 0x04 | 0x00 0x39 0x00 0x42 | 0xAA 0x0F |
数据换算:
0039 H (十六进制)=57 => PM2.5 浓度值=57ug/m3
0042 H (十六进制)=60 => PM10 浓度值=60ug/m3
4.4.6读取设备地址0x01的TSP浓度值
问询帧
地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
0x01 | 0x03 | 0x00 0x11 | 0x00 0x01 | 0xD4 0x0F |
应答帧
地址码 | 功能码 | 数据长度 | 浓度值 | 校验码 |
0x01 | 0x03 | 0x02 | 0x27 0x10 | 0x87 0xFB |
数据换算:
2710 H (十六进制)=10000=> TSP 浓度值=10000ug/m3
4.4.7读取设备地址0x01的噪声值
问询帧
地址码 | 功能码 | 起始地址 | 请求寄存器数量 | 校验码 |
0x01 | 0x03 | 0x00 0x04 | 0x00 0x01 | 0xC5 0xCD |
应答帧
地址码 | 功能码 | 数据长度 | 噪声值 | 校验码 |
0x01 | 0x03 | 0x02 | 0x02 0x42 | 0xF3 0xF7 |
数据换算:
242 H (十六进制)=578= >噪声值=57.8DB
4.4.8将设备地址0x01改为0x02
问询帧
地址码 | 功能码 | 起始地址 | 写入寄存器数值 | 校验码 |
0x01 | 0x06 | 0x00 0x3E | 0x00 0x02 | 0x69 0xC7 |
应答帧
地址码 | 功能码 | 起始地址 | 寄存器数值 | 校验码 |
0x01 | 0x06 | 0x00 0x3E | 0x00 0x02 | 0x69 0xC7 |
