环保环境监测

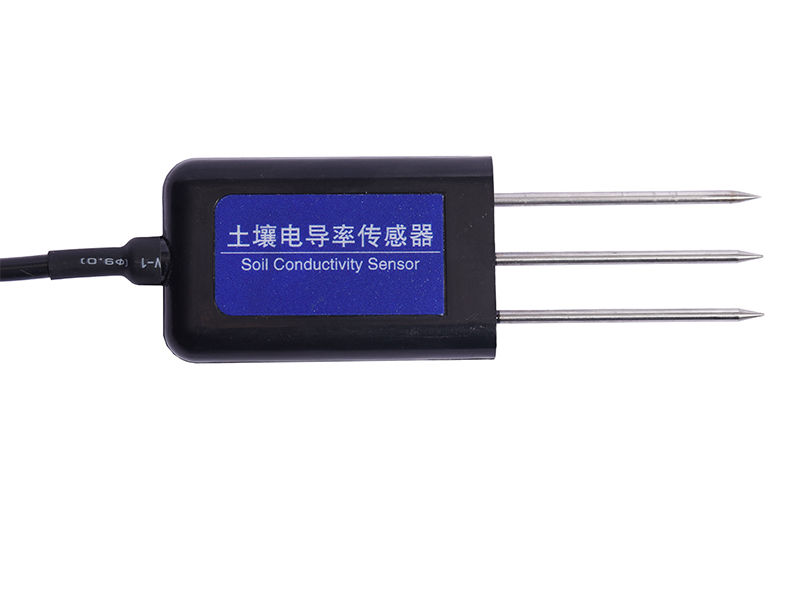

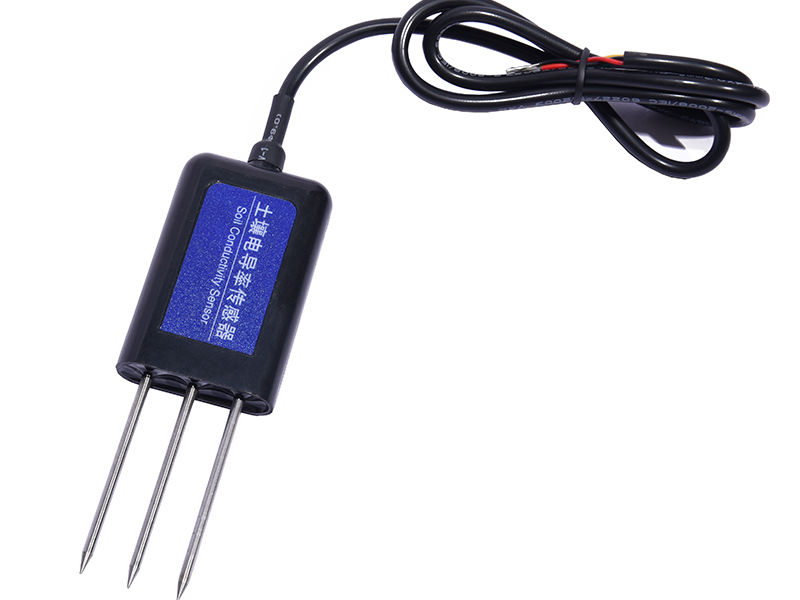

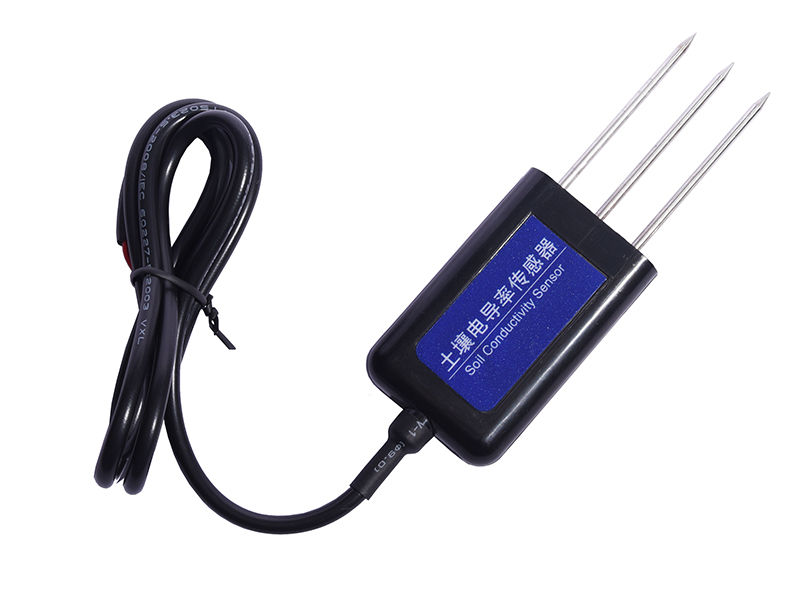

S-STEC 土壤电导率传感器土壤墒情传感器园林农业环境采集

关键词:土壤电导率传感器,土壤墒情,土壤温湿度,土壤监测
直流供电 9–24V DC
平均功耗 150 mW
电导率量程 0 – 10000 us/cm
电导率精度 ±3%
电导率分辨率 1 us/cm
防护等级 IP68
输出信号 RS485(Modbus 协议)

产品简介

  该变送器适用于土壤电导率值的测量,经与德国原装高精度传感器比较标定,精度高,响应快, 输出稳定。受土壤含盐量影响较小, 适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。适用于各种场所,尤其适用于土壤、污水处理等场所。广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物电导率值的测量。

主要参数

参数名称 参数内容
直流供电 9-24V DC
平均功耗 150 mW
电导率量程 0 - 10000 us/cm
电导率精度 ±3%
电导率分辨率 1 us/cm
响应时间 <1S
防护等级 IP68
输出信号 RS485(Modbus 协议)


使用方法

速测方法

选定合适的测量地点,避开石块,确保钢针不会碰到坚硬的物体, 按照所需测量深度抛开表层土,保持下面土壤原有的松紧程 度,紧
握传感器垂直插入土壤,插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。

埋地测量法

垂直挖直径>20cm 的坑,在既定的深度将传感器钢针水平插入坑壁,将坑填埋严实,稳定一段时间后,即可进行连续数天,数月乃至更长时间的测量和记录。

注意事项

1、测量时钢针必须全部插入土壤里。
2、避免强烈阳光直接照射到传感器上而导致温度过高。野外使用注意防雷击。
3、勿暴力折弯钢针,勿用力拉拽传感器引出线,勿摔打或猛烈撞击传感器。
4、传感器防护等级IP68,可以将传感器整个泡在水中。
5、由于在空气中存在射频电磁辐射,不宜长时间在空气中处于通电状态。

通信协议

采用 Modbus-RTU 通讯规约,格式如下: 问询帧

地址码

功能码

起始地址

请求寄存器数量

校验码
1 字节 1 字节 2 字节 2 字节 2 字节

应答帧



地址码

功能码

数据长度

回传数据内容

校验码
1 字节 1 字节 1 字节 N 字节 2 字节
地址码,即设备地址,在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前,CRC 低位在前。
通讯协议示例以及解释

读取设备地址 0x01 的电导率值

问询帧



地址码

功能码

起始地址

请求寄存器数量

校验码
0x01 0x03 0x00 0x06 0x00 0x01 0x64 0x0B

应答帧



地址码

功能码

数据长度

电导率值

校验码
0x01 0x03 0x02 0x00 0x9B 0xF9 0xEF

数据换算:

009B H(十六进制)= 155 => 电导率值= 155 us/cm

将设备地址 0x01 改为 0x02

问询帧


地址码 功能码 起始地址 写入寄存器数值 校验码
0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7

应答帧


地址码 功能码 起始地址 寄存器数值 校验码
0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7
