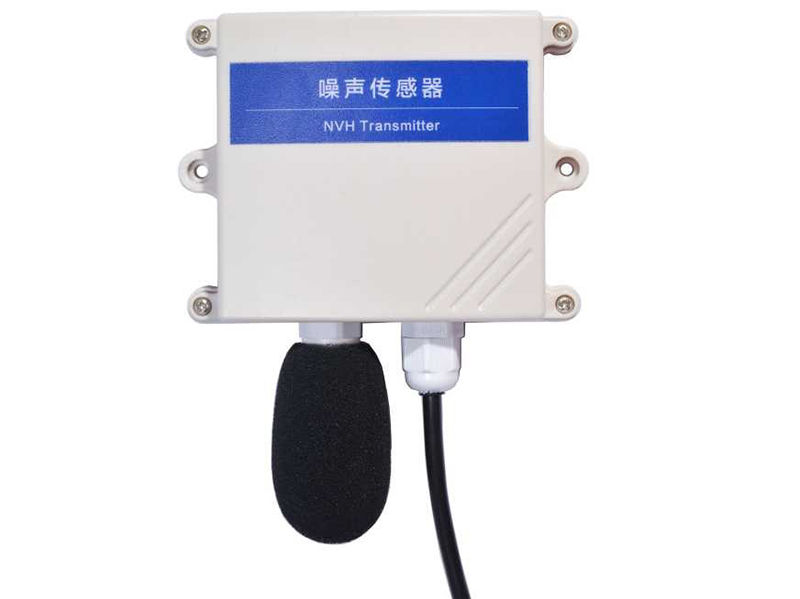

产品简介
S-STZS 噪声噪音传感器环境监测工地沙场学校等场所噪音采集实时监控广泛适用于农业大棚,花卉培养等需要测量噪声的场合。该传感器测量稳定准确。安全可靠,有多种外观适合各种环境,安装方便。本产品采用直读式噪音检测方式实现精准测量,信号稳定,精度高。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
主要参数
参数名称 | 参数内容 |
直流供电 | 9-24V/DC |
平均功耗 | 6mW |
分辨率 | 0. 1dB |
测量范围 | 30-130dB |
测量精度 | 0.1DB |
输出信号 | RS485 (Modbus 协议) |
使用方法
设备安装前检查
安装设备前请检查设备清单:
名称 | 数量 |
传感器 | 1台 |
12V防水电源 | 1台(选配) |
USB转485设备 | 1台(选配) |
接口说明
宽电压电源输入9-24V均可。485信号线接线时注意A/B两条线
不能接反,总线上多台设备间地址不能冲突。
传感器接线说明
线序对应的颜色如下表所示
线色 | 说明 |
红色 | 电源正(9-24V DC) |
黑/蓝色 | 电源负 |
黄色 | 485-A |
绿色 | 485-B |
注意事项:请注意不要接错线序,错误的接线会导致设备烧毁。
出厂默认提供1.0米长线材,客户可根据需要按需延长线材或 者顺次接线。注意在某些出厂批次中可能提供的线序中没有黄线, 此时灰色线等价替换黄色线作用。

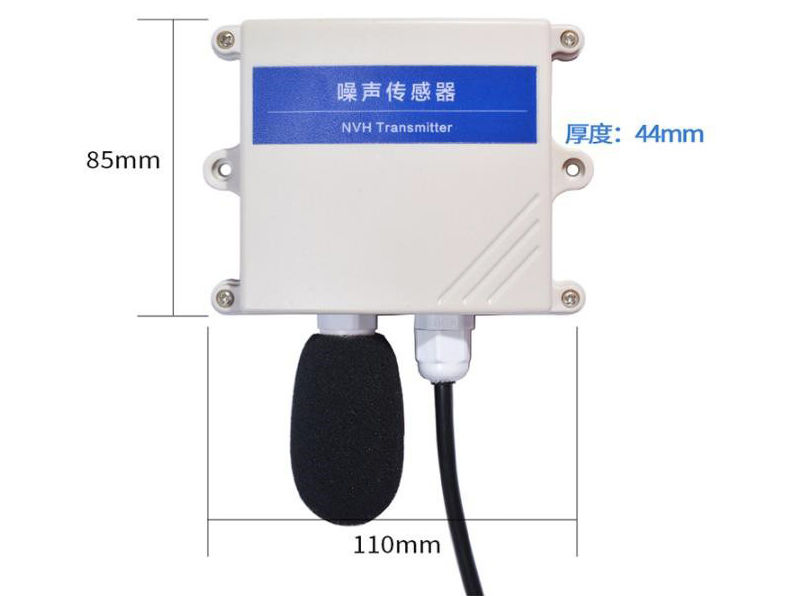

产品尺寸
通信协议
参数 | 内容 |
编码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC-16(Modbus) |
波特率 | 2400/ 4800/9600bps 可设,出厂默认 9600bps |
采用 Modbus-RTU 通讯规约,格式如下: 问询帧
地址码 |
功能码 |
起始地址 |
请求寄存器数量 |
校验码 |
1 字节 | 1 字节 | 2 字节 | 2 字节 | 2 字节 |
应答帧
地址码 |
功能码 |
数据长度 |
回传数据内容 |
校验码 |
1 字节 | 1 字节 | 1 字节 | N 字节 | 2 字节 |
地址码,即设备地址,在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前,CRC 低位在前。
读取设备地址 0x01 的噪声检测的分贝值
问询帧
地址码 |
功能码 |
起始地址 |
请求寄存器数量 |
校验码 |
0x01 | 0x03 | 0x00 0x04 | 0x00 0x01 | 0xC5 0xCB |
应答帧
地址码 |
功能码 |
数据长度 |
噪声检测值 |
校验码 |
0x01 | 0x03 | 0x02 | 0x00 0x37 | 0xF9 0x92 |
将设备地址 0x01 改为 0x02
问询帧
地址码 | 功能码 | 起始地址 | 写入寄存器数值 | 校验码 |
0x01 | 0x06 |
0x00 0x3E |
0x00 0x02 |
0x69 0xC7 |
应答帧
地址码 | 功能码 | 起始地址 | 寄存器数值 | 校验码 |
0x01 | 0x06 |
0x00 0x3E |
0x00 0x02 |
0x69 0xC7 |
