S-CGDDL 在线电导率传感器

一、  应用环境说明

l  饮用水/地表水/各种供水/工业水处理
l  信号输出：RS-485（Modbus/ RTU 协议）
l  方便连接到 PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备。
l  浸入式安装，带 3/4"NPT 螺纹（管螺纹），便于安装在管道和和罐体。
l   IP68 防护等级。

二、  技术性能和规格


1.   技术参数



型号	S-CGDDL
量程范围和分辨率	0～20μ S/cm	0.01
	0～200μ S/cm	0.1
	0～5000μ S/cm	1
	0～200mS/cm	0.1
精度	±1.5%F.S.
工作温度	0～65℃
工作压力	＜0.6MPa
供电	12VDC～24VDC ±10%
信号输出	RS-485(Modbus/RTU)
接液材质	ABS/SUS316L(默认）/PVDF/PVC (可定制）
安装方式	浸入式安装，3/4" NPT 管螺纹
线缆长度	5 米，其它长度可定制
温度补偿	自动温度补偿（Pt1000）
校准方式	两点校准
功耗	＜0.5W
防护等级	IP68


2.   尺寸图

2.1 DDM-202-0.01

2.2 DDM-202-0.1

2.3 DDM-202-1.0



2.4 DDM-202-SI


三、  安装和电气连接

1.  安装

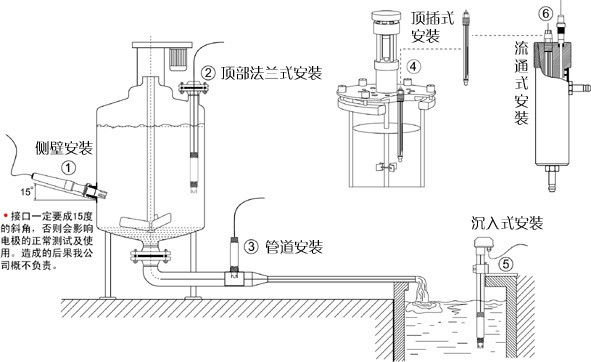

注意：安装测试时离容器的底部和侧壁至少2cm。


2.  电气连接



1. 红色线—电源线（12～24V）
2. 黑色线—地线（GND）
3. 蓝色线—485A
4. 白色线—485B
5. 裸露线—屏蔽线

完成接线后，应仔细检查，避免通电前的错误连接。
线缆规格说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，线缆具有一定的防腐蚀能力。线缆外径Φ 6 mm，所有接口均已做防水处理。



四、  维护和保养



1.  使用和保养


常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。
电感式电极的清洗方法：
l  电感式电极基本属于免维护，外壳的污染或轻度结垢不影响其正常工作。
l  如需清洗，用软毛刷或砂纸清除附着物，再用蒸馏水清洗，之后进行校准操作。
l  由于电感式电极常工作在易结垢或脏污的环境中，清洗时可适当的加大力度。轻微划伤电极表面不影响电极的正常工作，但要避免穿透电极的外壳。


2.  校准


a）零点校准
用蒸馏水冲洗传感器，用滤纸将液体吸干。将传感器接通电源竖直放置在空气中，静置约
3 分钟，待数值稳定后，进行零点校准。校准指令详见附录。b）斜率校准
将电极垂直放置于标准溶液（20%满量程—满量程）中，注意电极离容器的底部和侧壁至少 2cm，进行斜率校准。校准指令详见附录。


五、  质量和服务



1.  质量保证

l  质检部门有规范的检验规程，具备先进完善的检测设备和手段，并严格按照规程检验， 对产品做 72 小时老化实验、稳定性实验，不让一支不合格产品出厂。
l  收货方对不合格率达到 2%的产品批次直接退回，所有产生的费用由供货方承担。考量标准参考供货方提供的产品说明。
l  保证货源数量和出货速度。

2.  配件和备件

此产品包括：
l   传感器 1 支
l   说明书 1 份
l   合格证 1 张
l  校准液（选配）

3.  售后服务承诺

本公司提供自销售日起一年内的本机售后服务，但不包括不当使用所造成的损坏，若需要维修或调整，请寄回，但运费需自负，寄回时需确定包装良好以避免运送途中损坏，本公司将免费维修仪器的损坏。



附录 数据通讯



1.  数据格式

Modbus 通信默认的数据格式为:   9600、n、8、1（波特率 9600bps、1 个起始位、8 个数据位、无校验、1 个停止位）。
波特率等参数可以定制。
2.  信息帧格式（xx 代表一个字节）


a) 读数据指令帧：
06	03	xx        xx	xx    xx	xx    xx
地址   功能码      寄存器地址 b) 读数据应答帧：			寄存器数量	CRC 校验码（低字节在前）
06	03	xx	xx……xx	xx     xx
地址	功能码	字节数	应答数据	CRC 校验码（低字节在前）
c) 写数据指令帧：
06	06	xx xx	xx    xx	xx    xx
地址	功能码	寄存器地址	写入数据	CRC 校验码（低字节在前）
d) 写数据应答帧（同写数据指令帧）：
06         06		xx xx	xx    xx	xx    xx
地址  功能码		寄存器地址	写入数据	CRC 校验码（低字节在前）

3.  寄存器地址



寄存器地址	名称	说明	寄存器个数	访问方式
40001 (0x0000)	测量值+温度	4 个双字节整数，分别为测量 值、测量值小数位数、温度值、温度值小数位数。	4（8 字节）	读
44097 (0x1000)	零点校准	在空气中校准，写入数据为 0。	1（2 字节）	写
44101 (0x1004)	斜率校准	在已知的标准溶液（20%满量程 —满量程)中校准，满量程为0～20μ S/cm 写入数据为标准溶液实际值×100；满量程为0～200μ S/cm 写入数据为标准溶液实际值×10；满量程为 0～ 5000μ S/cm 写入数据为标准溶液 实 际 值 ； 满 量 程 为 0 ～ 200mS/cm 写入数据为标准溶液 实际值×10。	1（2 字节）	写



44103 (0x1006)	零点校准值	读出数据为零点偏移量。	1（2 字节）	读
44105 (0x1008)	斜率校准值	读出数据为斜率值×1000。	1（2 字节）	读
44113 (0x1010)	温度校准	在溶液中校准，写入数据为实际温度值×10；读出数据为温 度校准偏移量×10。	1（2 字节)	写/读
48195 (0x2002)	传感器地址	默认为 6，写入数据范围 1-127。	1（2 字节）	写/读
48225 (0x2020)	恢复出厂	校准值恢复出厂设置，写入数 据为 0。	1（2 字节）	写

注意：
a)   寄存器地址为根据 Modbus 协议定义的带寄存器类型的寄存器起始地址（括号中的 16 进制表示的实际的寄存器起始地址）。
b)   更改传感器地址时，返回指令中的传感器地址为更改后的新地址。
c)   读取数据时返回测量值的数据定义：
xx    xx             xx xx               xx   xx          xx   xx
2 字节测量值     2 字节测量值小数位数       2 字节温度值     2 字节温度小数位数数据类型默认为：双字节整型，高字节在前；其他如浮点数类型可选。

4.  命令示例

a)    设置设备 ID 地址：
作用：设置电极的 Modbus 设备地址； 将设备地址 06 改为 01，范例如下
请求帧：06 06 20 02 00 01 E3 BD
应答帧：01 06 20 02 00 01 E2 0A

2. 开始测量指令

作用：获取测量探头的电导率值和温度；温度的单位为摄氏度，电导率的值为 mS/cm(或uS/cm)；
请求帧：06 03 00 00 00 04 45 BE
应答帧：06 03 08 01 02 00 01 00 B0 00 01 14 B4
读数示例：


电导率值	温度值
01 02 00 01	00 B0 00 01


如：电导率值 01 02 表示十六进制读数电导率值，00 01 表示电导率数值带 1 位小数点(小数点和量程有关），转换成十进制数值为 25.8。
温度值 00 B0 表示十六进制读数温度值，00 01 表示温度数值带 1 位小数点，转换成十进制数值为 17.6。
