水文水质

S-CGCOD紫外吸收法在线COD传感器

关键词:紫外吸收法COD,在线COD传感器,水质传感器自动清洁
COD 量程范围:0-100mg/L equiv. KHP
COD 精度:±5%F.S.
COD 分辨率:0.1mg/L
浊度量程范围:0-100NTU
浊度精度:±5%F.S.
浊度分辨率:0.1NTU
校准方式:两点校准
一、 工作原理


许多溶解于水中的有机物对紫外光具有吸收作用。因此,通过测量这些有机物对254nm波长紫外光的吸收程度,可以准确测量水中溶解的有机污染物的总  量。 S-CGCOD在线COD传感器采用两路光源,一路254nm紫外光,一路365nm紫外
参比光,能自动对光路衰减进行补偿并在一定程度上消除颗粒状悬浮物砸质的干扰,从而实现更加稳定可靠的测量。


无需试剂,无污染,更经济环保

  • 尺寸小巧,安装更为便捷,可在线不间断进行水质监测
  • 可测量 COD、浊度及温度等参数
  • 自动对浊度干扰进行补偿
  • 带有清洁刷,可防止生物附着
  • 漂移小,反应快速,测量更精准
  • 即使长期监测依然具有极佳的稳定性
  • 免维护,使用周期长,使用成本低
  • 数字传感器,RS-485 接口,Modbus/RTU 协议
  • 低功耗设计,抗干扰设计

二、 技术性能和规格


  1. 技术参数

型号 S-CGCOD
测量原理 双波长紫外吸收法
COD 量程范围 0-100mg/L equiv. KHP
COD 精度 ±5%F.S.
COD 分辨率 0.1mg/L
浊度量程范围 0-100NTU
浊度精度 ±5%F.S.
浊度分辨率 0.1NTU
校准方式 两点校准
输出方式 RS-485 总线,Modbus/RTU 协议
电源 12~24VDC±10%
功耗 <0.5W
工作条件 0~45℃、<0.2MPa
存储温度 -5~65℃
防护等级 IP68
安装方式 浸入式安装
线缆长度 5 米,其它长度可定制
传感器外壳材料 POM 和 316L 不锈钢
  1. 尺寸图


三、 安装和电气连接


  1. 安装

悬挂传感器时应避免由于水流造成的传感器撞击墙面或者其他水利设施。如果水流很急,请固定传感器。


安装传感器,离水面深度不超过2米。


考虑到水位的波动, 将传感器没
入可能的最低水位30cm以下。


传感器放置在水里没有气泡的位置。


在传感器线缆外面装一个线缆保护套。

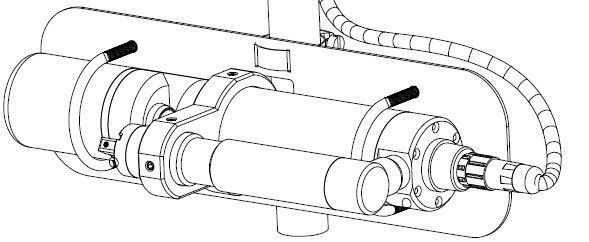

按下图固定传感器:


固定牢且传感器需按下图水平放置

2.电气连接


  • 红色线—电源线(12~24VDC)
  • 黑色线—地线(GND)
  • 蓝色线—485A
  • 白色线—485B
  • 裸露线—屏蔽层

完成接线后,应仔细检查,避免错误接线导致传感器损坏。
线缆规格说明:考虑到线缆长期浸泡在水中(包括海水)或暴露在空气中,线缆具有一定的防腐蚀能力。线缆外径Φ 6 mm,所有接口均已做防水处理。


四、 维护和保养



1.维护日程和方法



1.1维护日程


为保证精确的测量,清洁很重要,定期进行传感器的清洁,有助于数据的稳定性。

维护任务 建议维护频率
校准传感器(如主管部门有要求) 根据主管部门所要求的维护日程进行
保养并检查自清洁刷 每 18 个月返厂进行检测保养自清洁刷

注:上表中的维护频率只是建议,请维护人员根据传感器的实际使用情况来清洗传感器。

1.2维护方法

1)传感器外表面:用自来水清洗传感器的外表面,如果仍有碎屑残留,用湿润的软布进行擦拭,对于一些顽固的污垢,可以在自来水中加入一些家用洗涤液来清洗。
2)检查传感器的线缆:正常工作时线缆不应绷紧,否则容易使线缆内部电线断裂,引起传感器不能正常工作。
3)检查传感器的测量窗口有否有脏污,清洁刷是否正常。
4)检查传感器的清洁刷是否有所破损。
5)连续使用 18 个月,需返厂更换动密封装置。

1.3注意事项

探头中含有敏感的光学部件和电子部件。确保探头不要受到剧烈的机械撞击。探头内部没有需要用户维护的部件。


2.传感器的校准



2.1浊度校准


  1. 零点校准:用大点的烧杯量取适量零浊度液,将传感器垂直放在溶液中,3~5 分钟待数值稳定后进行零点校准。指令参照附录。
  2. 斜率校准:将传感器放在溶液中放置于 100NTU 标准溶液中,3~5 分钟待数值稳定后进行斜率校准。指令参照附录。

2.2COD 校准


  1. KHP(邻苯二甲酸氢钾 , C8H5KO4) , 作为环境研究常用的染色剂, 可用来做 COD 校准。
  2. 配制标准液
①准确称量 0.8503 g 的 KHP 放入 1000 mL 的烧瓶。用蒸馏水或去离子水并灌注直到最高刻度. 此溶液为 1000mg/L 浓度的 COD 溶液。
②取 100 mL 此溶液注入 1000 mL 量程的烧瓶里,然后用蒸馏水或去离子水灌至最高刻度。摇匀后 COD 浓度为 100mg/L。用同样方法配置浓度为 5mg/L 溶液。
③用黑色玻璃瓶保存此浓缩标准液(步骤 2.1)并低温储存防止其分解。稀释的标准液
(步骤 2.2)需要在准备好后 24 小时内使用。

  1. 校准( 2 点校准)
①将传感器放入 5mg/L COD 溶液内,并确认所有的光路都浸没在水下 >2cm 且无气泡。按照附录命令进行零点校准。
②将传感器放入 100mg/L COD 溶液内,按照附录命令进行斜率校准。


注:校准时,先校准浊度,再校准 COD。

警告: KHP 有致癌风险,操作时请带手套。


  1. 注意事项

  • 避免传感器被阳光暴晒
  • 请不要用手触摸传感器

  • 测量和校准时传感器表面避免附着气泡
  • 使用中避免对传感器直接施加任何机械应力(压力、划痕等)


4.常见问题及对策


问题 可能的原因 解决方法

操作界面无法连接或不显示测量结果
控制器与线缆连接出错 重新连接控制器和线缆
线缆故障 请联系我们

测量值过高、过低或数值持续不稳定
传感器视窗被外物附着 清洗传感器视窗表面
传感器自清洁损坏 更换清洁刷

五、 质量和服务


  1. 质量保证

  • 质检部门有规范的检验规程,具备先进完善的检测设备和手段,并严格按照规程检验, 对产品做 72 小时老化实验、稳定性实验,不让一支不合格产品出厂。
  • 收货方对不合格率达到 2%的产品批次直接退回,所有产生的费用由供货方承担。考量标准参考供货方提供的产品说明。
  • 保证货源数量和出货速度。


2.配件和备件


此产品包括:

  • 传感器 1 支
  • 说明书 1 份
  • 合格证 1 张


3.售后服务承诺


本公司提供自销售日起一年内的本机售后服务,但不包括不当使用所造成的损坏,若需要维修或调整,请寄回,但运费需自负,寄回时需确定包装良好以避免运送途中损坏,本公司将

免费维修仪器的损坏。


附录 数据通信



1.数据格式


Modbus 通信默认的数据格式为:   9600、n、8、1(波特率 9600bps,1 个起始位,8 个数据位,无校验,1 个停止位)。


  1. 信息帧格式 (xx 代表一个字节)

a) 读数据指令帧
06     03       xx   xx         xx   xx        xx   xx


地址    功能码 寄存器起始地址 寄存器数量 CRC 校验码(低字节在前)
b) 读数据应答帧
06     03

xx

xx……xx

xx   xx
地址    功能码 字节数 应答数据 CRC 校验码(低字节在前)
c) 写数据指令帧
06      06

xx   xx

xx   xx

xx  xx
地址    功能码 寄存器地址 写入数据 CRC 校验码(低字节在前)
d) 写数据应答帧
06     06

xx   xx

xx   xx

xx  xx
地址    功能码 寄存器地址 写入数据 CRC 校验码(低字节在前)


3.寄存器地址




寄存器地址 名称 说明 寄存器个数(字节数) 访问方式
(功能码)
0x0000 COD 测量值 2 个双字节整数,分别为测量值值和测量值值小数位数(默认 1 位小数)。 2(4 字节) 读(0x03)
0x0002 温度测量值 2 个双字节整数,分别为温度
值和温度值小数位数(默认 1
位小数)。
2(4 字节) 读(0x03)
0x0004 浊度测量值 2 个双字节整数,分别为测量值值和测量值值小数位数(默
认 1 位小数)。
2(4 字节) 读(0x03)
0x1000 COD 零点校 在去离子水中进行校准。校准 1(2 字节) 写 (0x06)/

  时写入的校准值数据 0;读出的数据为零点偏移量。(也可以在 0-20mg/L 的 COD 标准液中进行校准,校准方法参照斜
率校准)
  读(0x03)
0x1004 COD 斜率校准 可以在 20-200mg/L 的标准液中进行校准。校准时写入的校准值数据为所用标准液浓度
x10 的数值;读出的数据为斜
率值 x1000。
1(2 字节) 写 (0x06)/
读(0x03)
0x1010 温度校准 温度校准:写入数据为实际温度值 x10;读出数据为温度校准偏移量 x10。 1(2 字节) 写 (0x06)/
读(0x03)
0x1020 浊度零点校准 在零浊度水中进行校准。校准
时写入的校准值数据 0;读出的数据为零点偏移量。
1(2 字节) 写 (0x06)/
读(0x03)
0x1024 浊度斜率校准 可以在 20-200NTU 的标准液中进行校准。校准时写入的校准值数据为所用标准液浓度
x10 的数值;读出的数据为斜
率值 x1000。
1(2 字节) 写 (0x06)/
读(0x03)
0x1100 传感器开关 打开或关闭传感器测量功能。写入数据为 0 时关闭测量;写
入数据为 1 时打开测量。传感
器上电默认为打开状态。
1(2 字节) 写(0x06)
0x2002 传感器地址 默认为 6,数据范围 1-127。 1(2 字节) 写 (0x06)/
读(0x03)

0x1300
自动清洗间隔时间设置 默认为 30 分钟,数据范围 6~
6000 分钟。

1(2 字节)
写 (0x06)/ 读(0x03)

0x1301
自动清洗圈
数设置
默认为 3 圈,数据范围 1~6
圈。

1(2 字节)
写 (0x06)/
读(0x03)

0x2002

传感器地址

默认为 6,数据范围 1-127。

1(2 字节)
写 (0x06)/ 读(0x03)
0x2020 重置传感器 校准值恢复默认值,写入数据 1(2 字节) 写(0x06)


    为 0。注意,传感器重置后需再次校准方可使用。

  1. 命令示例
    1. 开机指令:
作用:让探头连续发光,开始 COD 测量。注意,上电时默认为开机状态。请求帧:06 06 11 00 00 01 4C 81
应答帧:06 06 11 00 00 01 4C 81

  1. 测量指令:
作用:读取传感器的 COD 和温度值;COD 值的单位为 mg/L,温度的单位为摄氏度。请求帧:06 03 00 00 00 04 45 BE
应答帧:06 03 08 01 02 00 02 00 B0 00 01 14 B4


COD 值 温度值
01 02 00 01 00 B0 00 01

读数示例:


如:COD 值 01 02 表示十六进制读数 COD 值,00 01 表示 COD 带 1 位小数点,转换成十进制数值为 25.8。
温度值 00 B0 表示十六进制读数温度值,00 01 表示温度数值带 1 位小数点,转换成
十进制数值为 17.6 摄氏度。

  1. 校准指令: 温度校准
作用:校准传感器温度 25.8 摄氏度;温度校准应在温度稳定一段时间后进行。
请求帧:06 06 10 10 01 02 0D 29
应答帧:06 06 10 10 01 02 0D 29
浊度零点校准
作用:设定传感器的浊度零点校准值;零点校准在零浊度水中进行。请求帧:06 06 10 20 00 00 8D 77
应答帧:06 06 10 20 00 00 8D 77
浊度斜率校准
作用:设定传感器的浊度斜率校准值;在 100NTU 溶液中校准斜率时的命令: 请求帧:06 06 10 24 03 E8 CC 08
应答帧:06 06 10 24 03 E8 CC 08
COD 零点校准
作用:设定传感器的 COD 零点校准值;在 5mg/L 溶液中校准零点时的命令: 请求帧:06 06 10 00 00 32 0D 68
应答帧:06 06 10 00 00 32 0D 68
COD 斜率校准
作用:设定传感器的 COD 斜率校准值;在 100mg/L 溶液中校准斜率时的命令: 请求帧:06 06 10 04 03 E8 CD C2
应答帧:06 06 10 04 03 E8 CD C2

  1. 更改设备 ID 地址:
作用:更改电极的 Modbus 设备地址。将设备地址 06 改为 01,范例如下:

请求帧:06 06 20 02 00 01 E3 BD
应答帧:06 06 20 02 00 01 E3 BD


5.错误响应


如果传感器不能正确执行上位机命令,则会返回如下格式信息:


定义 地址 功能码 CODE CRC 校验
数据 ADDR COM+80H xx CRC 16
字节数 1 1 1 2
  1. CODE:01 – 功能码错
03 – 数据错
  1. COM:接收到的功能码
