产品简介

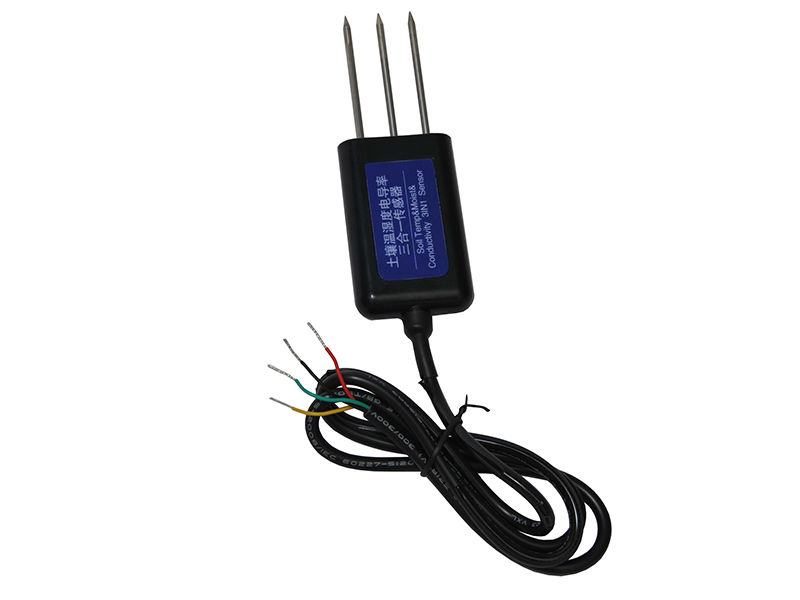

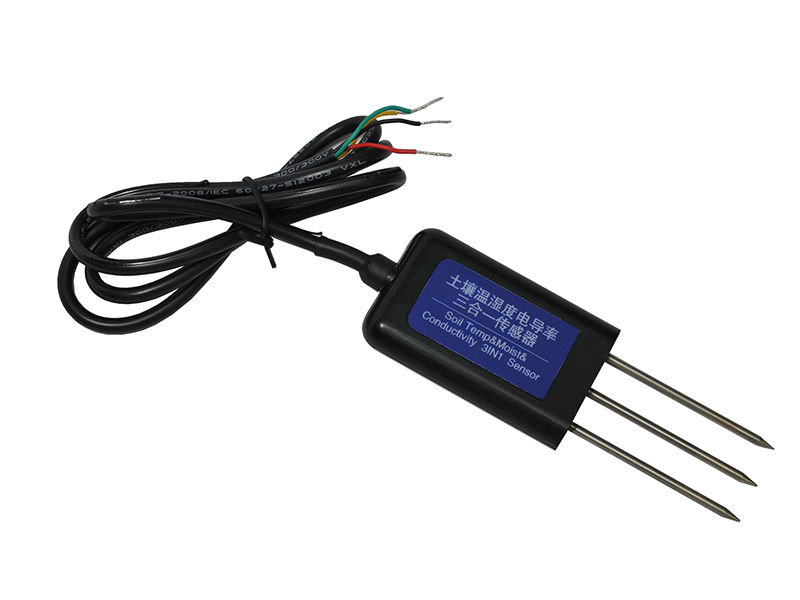

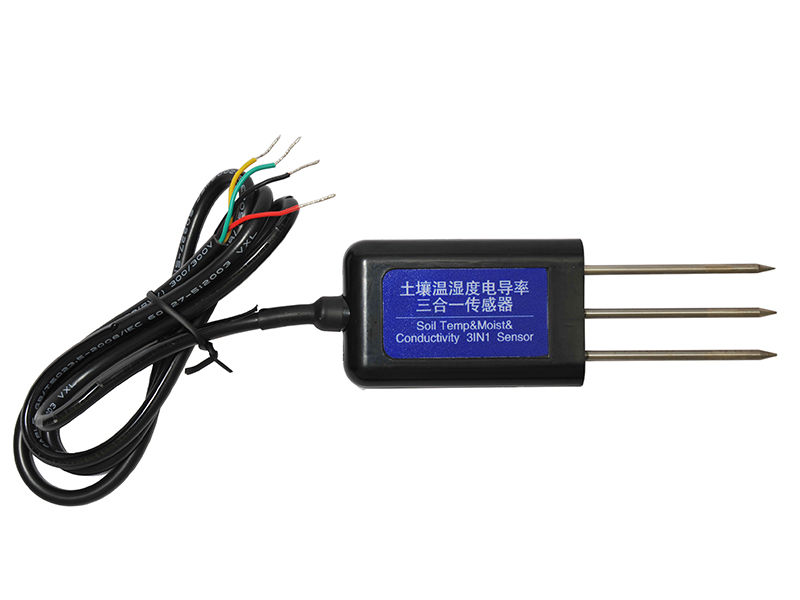

S-STSE 土壤温湿度电导率三合一传感器变送器适用于土壤温度、水分及电导率值的测量,经与德国原装高精度传感器比较和土壤实际烘干称重法标定,精度高,响应快, 输出稳定。受土壤含盐量影响较小,适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。适用于各种场所, 尤其适用于土壤、污水处理等场所。广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量、温度及电导率值的测量。
主要参数
- 直流供电 9–24V DC
- 平均功耗 150 mW
- 温度测量范围 -40℃- 80℃
- 湿度测量范围 0-100%
- 温度精度 ±0.5℃
- 湿度精度 0-53%为±3% 53%-100%为±5%
- 温度分辨率 0.1℃
- 湿度分辨率 0.1%
- 电导率量程 0 – 10000 us/cm
- 电导率精度 ±3%
- 电导率分辨率 1 us/cm
- 响应时间 <1S
- 防护等级 IP68
- 输出信号 RS485(Modbus 协议)
使用方法
土壤水分为土壤容积含水率跟质量含水率,就是通俗意义上人们说的“土壤湿度”、“土壤水分”。容积含水率是指土壤中水分占有的体积和土壤总体积的比值。重量含水率是指土壤中水分的重量与相应固相物质重量的比值。
本传感器使用的是FD原理测量出土壤的介电常数,从而获得土壤水分,在测量的实时性与精度上都比其它测量方法更具优势。计算的土壤水分为土壤容积含水率
速测方法
选定合适的测量地点,避开石块,确保钢针不会碰到坚硬的物体, 按照所需测量深度抛开表层土,保持下面土壤原有的松紧程 度,紧
握传感器垂直插入土壤,插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。
埋地测量法
垂直挖直径>20cm 的坑,在既定的深度将传感器钢针水平插入坑壁,将坑填埋严实,稳定一段时间后,即可进行连续数天,数月乃至更长时间的测量和记录。
注意事项
1、测量时钢针必须全部插入土壤里。
2、避免强烈阳光直接照射到传感器上而导致温度过高。野外使用注意防雷击。
3、勿暴力折弯钢针,勿用力拉拽传感器引出线,勿摔打或猛烈撞击传感器。
4、传感器防护等级IP68,可以将传感器整个泡在水中。
5、由于在空气中存在射频电磁辐射,不宜长时间在空气中处于通电状态。
通信协议
地址码 |
功能码 |
起始地址 |
请求寄存器数量 |
校验码 |
1 字节 | 1 字节 | 2 字节 | 2 字节 | 2 字节 |
应答帧
地址码 |
功能码 |
数据长度 |
回传数据内容 |
校验码 |
1 字节 | 1 字节 | 1 字节 | N 字节 | 2 字节 |
寄存器地址
寄存器地址 | PLC 组态地址 | 内容 | 操作 | |
0004 H | 40005 | 土壤湿度(单位为 | 0.1%) | 只读 |
0005 H | 40006 | 土壤温度(单位为 | 0.1℃) | 只读 |
0006 H | 40007 | 土壤电导率(单位为 | 1us/cm) | 只读 |
读取设备地址 0x01 的土壤温湿度值
问询帧
地址码 |
功能码 |
起始地址 |
请求寄存器数量 |
校验码 |
0x01 | 0x03 | 0x00 0x04 | 0x00 0x02 | 0x85 0xCA |
地址码 |
功能码 |
数据长度 |
湿度值 |
温度值 |
校验码 |
0x01 | 0x03 | 0x04 | 0x02 0x92 | 0x00 0xFB | 0x1B 0xE5 |
0292 H(十六进制)= 658 =>土壤湿度值 = 65.8%
00FB H(十六进制)= 251 =>土壤温度值 = 25.1℃
读取设备地址 0x01 的电导率值
问询帧
地址码 |
功能码 |
起始地址 |
请求寄存器数量 |
校验码 |
0x01 | 0x03 | 0x00 0x06 | 0x00 0x01 | 0x64 0x0B |
应答帧
地址码 |
功能码 |
数据长度 |
电导率值 |
校验码 |
0x01 | 0x03 | 0x02 | 0x00 0x9B | 0xF9 0xEF |
数据换算:
009B H(十六进制)= 155 => 电导率值= 155 us/cm
将设备地址 0x01 改为 0x02
问询帧
地址码 | 功能码 | 起始地址 | 写入寄存器数值 | 校验码 |
0x01 | 0x06 | 0x00 0x3E | 0x00 0x02 | 0x69 0xC7 |
应答帧
地址码 | 功能码 | 起始地址 | 寄存器数值 | 校验码 |
0x01 | 0x06 | 0x00 0x3E | 0x00 0x02 | 0x69 0xC7 |
