S-STFX ABS风向传感器变送器空气质量采集站大气监测小型气象站

产品简介

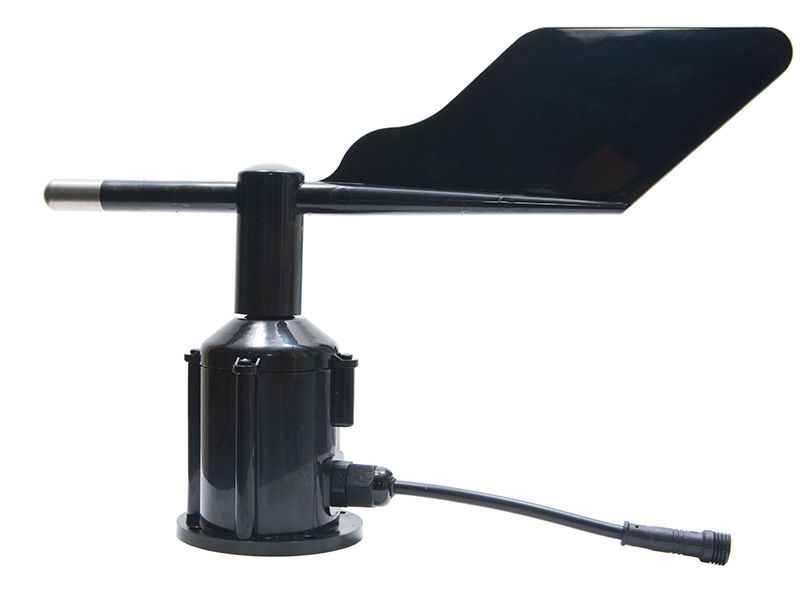

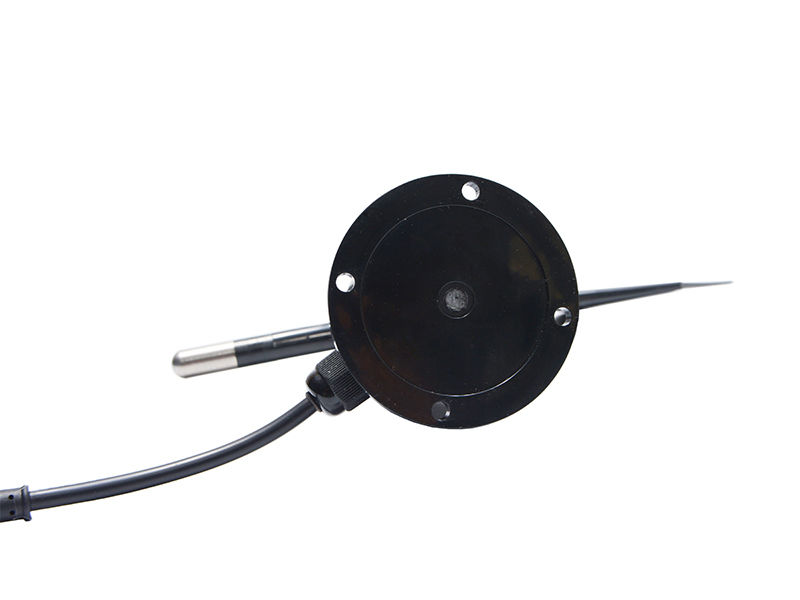

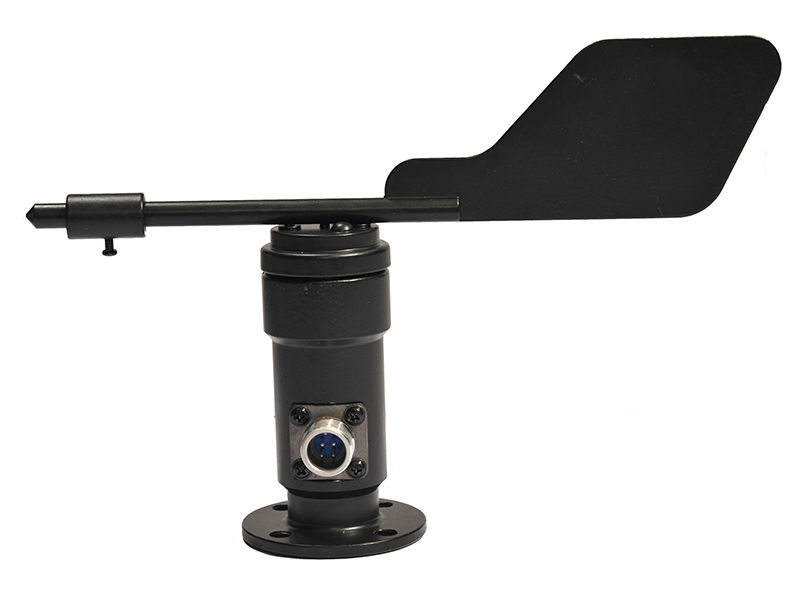

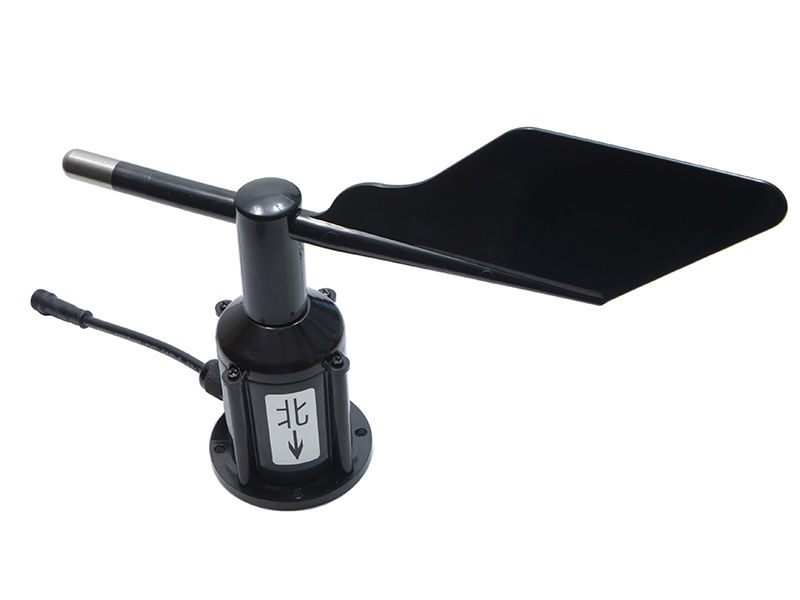

　　S-STFX系列风向传感器，外型小巧轻便，便于携带和组装，可以有效获得外部环境信息，壳体采用优质ABS材料，具有良好的防腐、防侵蚀等特点，能够保证仪器长期使用，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象 站、船舶、码 头、养殖等环境的风向测量。

主要参数

使用方法

安装设备前请检查设备清单:

注意事项

    本传感器可以连接单独使用，首先使用12V直流电源供电，设备可 以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。通 过指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。同 时使用USB转485即可与电脑连接，使用我公司提供的传感器配置助手进 行配置和测试。
本产品也可以多个传感器组合在一条485总线使用。理论上一条总 线可以接16个以上的485传感器。组合前用我司的助手软件将传感器配 置不同的地址。我司提供配套的“传感器监控软件”，可以方便的使用电脑读取传感器的参数，同时灵活的修改传感器的设备ID和地址。
传感器接入电脑
    将传感器通过USB转485正确的连接电脑并提供供电后，可以在电脑中看到正确的COM 口（“我的电脑属性设备管理器端口〃里面查看com端口）。获取到串口号并选 择正确的串口，然后单击自动获取当前波特率和地址即可自动探测 到当前485总线上的所有设备和波特率。请注意，使用软件自动获 取时需要保证485总线上只有一个传感器。然后单击连接设备后即 可实时获取传感器数据信息。

通信协议

采用Modbus-RTU通讯规约，格式如下:
问询帧


应答帧

地址码，即设备地址，在通讯网络中是唯一的（出厂默认0x01）。

本变送器只用到功能码0x03。注意数据高位在前，CRC低位在前。


通讯协议示例以及解释
读取设备地址0x01的风向值
问询帧

应答帧


数据换算：

01C2 H （十六进制）=450=＞风向值=北偏东45.0
将设备地址0X01改为0X02
问询帧

应答帧
