环保环境监测站

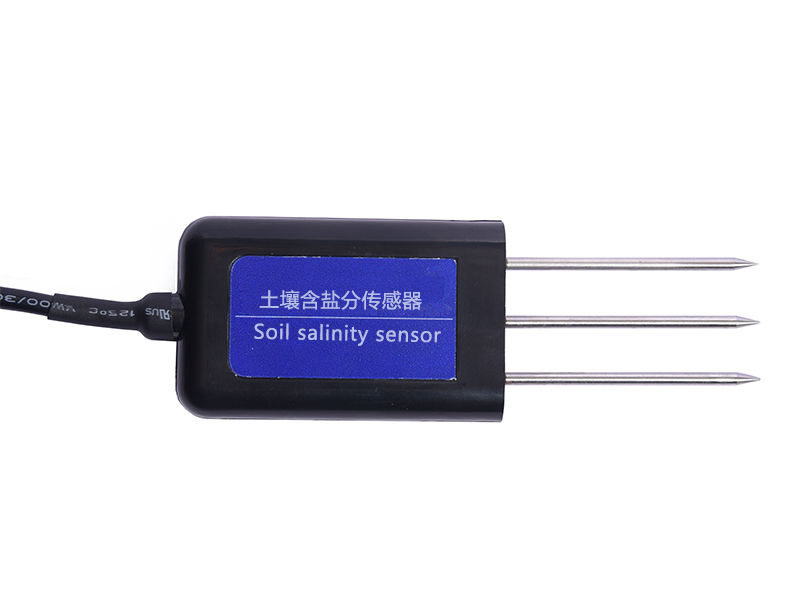

S-STYD 土壤盐度含盐分传感器采集土壤盐渍化海水倒灌土壤污染监控

关键词:土壤盐渍化,海水倒灌,土壤污染监控,壤盐度含盐分
流供电 9–24V DC
平均功耗 150 mW
盐度量程 10000ppm
盐度精度 ±1.0%FS
盐度分辨率 1ppm
响应时间 <1S
防护等级 IP68
输出信号 RS485(Modbus 协议)

产品简介

  S-STYD 土壤盐度含盐分传感器采集土壤盐渍化海水倒灌土壤污染监控,该变送器适用于盐度值的测量,精度高,响应快,输出稳定。耐长期 电解,耐腐蚀,抽真空灌封,完全防水。适用于各种场所,尤其适用于污水 处理等场所。广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧 场、植物培养、污水处理、粮食仓储及各种颗粒物盐度值的测量。

主要参数

供电方式:12-24VDC或者AC220V
功耗:2W
工作频率:470MHz-510MHz
最大发射功率:19±1dBm
接收灵敏度:-136±1dBm(@250bps)
通讯速率:0.2-37.5kbps
天线:默认全向玻璃钢天线(470-510MHz)

使用方法

安装设备前请检查设备清单:

名称 数量
传感器 1台
12V防水电源 1台(选配)
USB转485设备 1台(选配)

接口说明
宽电压电源输入9-24V均可。485信号线接线时注意A/B两 条线不能接反,总线上多台设备间地址不能冲突。

注意事项

传感器助手连接失败可能的原因:

  1. 电脑有多个 COM  口,选择的口不正确。
  2. 设备地址错误或者存在地址重复的设备(出厂默认全部为 1)。
  3. 波特率,校验方式,数据位,停止位错误。
  4. 主机轮询间隔和等待应答时间太短,需要设置在 200ms  以上。
  5. 485  总线有断开,或者 A、B  线接反。
  6. 检查电源12V供电是否正常,设备数量过多或布线太长,应就近供电。
  7. USB  转 485  驱动未安装或者损坏。
  8. 设备损坏。

通信协议

参数 内容
编码 8位二进制
数据位 8位
奇偶校验位
停止位 1位
错误校验 CRC-16(Modbus)
波特率 2400/ 4800/9600bps 可设,出厂默认 9600bps


采用 Modbus-RTU 通讯规约,格式如下: 问询帧


地址码

功能码

起始地址

请求寄存器数量

校验码
1  字节 1  字节 2  字节 2  字节 2  字节


应答帧



地址码

功能码

数据长度

回传数据内容

校验码
1  字节 1  字节 1  字节 N  字节 2  字节

地址码,即设备地址,在通讯网络中是唯一的(出厂默认 0x01)。本变送器只用到功能码 0x03。注意数据高位在前,CRC  低位在前。

读取设备地址 0x01  的盐度值
问询帧



地址码

功能码

起始地址

请求寄存器数量

校验码
0x01 0x03 0x00 0x12 0x00 0x01 0x24 0x0F
应答帧



地址码

功能码

数据长度

电导率值

校验码
0x01 0x03 0x02 0x00 0x9B 0xF9 0xEF
数据换算:

009B H(十六进制)= 155 =>  盐度值= 155 ppm
将设备地址 0x01 改为 0x02
问询帧


地址码 功能码 起始地址 写入寄存器数值 校验码
0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7
应答帧


地址码 功能码 起始地址 寄存器数值 校验码




0x01 0x06 0x00 0x3E 0x00 0x02 0x69 0xC7
