S-LT07 极谱法溶解氧传感器

1

概述


极谱法溶解氧传感器是我公司引进国外技术生产的一款在线智能溶解氧传感器，采用进口元器件和溶氧膜头，基于最新的极谱分析技术，及先进的生产工艺和表贴技术。运用这一系列先进的分析技术，确保仪器长期工作稳定可靠和准确性。具有0～2V、0～5V、0～10V模拟量电压输出，4～20mA模拟量电流输出，数字485通讯输出等功能。


2

特点


（1）采用进口传感器设计，测量更加精确可靠。
（2）性价比超高。
（3）数字线性化修正，高精度、高稳定性。
（4）安装灵活，使用方便。


3

适用范围


可广泛应用于化工化肥、冶金、环保水处理工程、制药、生化、食品、养殖和自来水等溶液中溶解氧值的连续监测。


4

产品资料


4.1 技术参数

测量范围：0～20.00 mg/L，量程自动切换；0～60℃
分 辨 率：0.01mg/L，0.1℃
测量精度：±0.5%FS，±0.3℃
自动温度补偿：0～60℃
输出信号：A：电压信号（0～2V，0～5V，0～10V三者选一）
              B：4～20mA（电流环）
              C：RS485（标准Modbus-RTU协议，设备默认地址：01）
供电电压：5～24V DC（当输出信号为0～2V，RS485时）
         12～24V DC（当输出信号为0～5V，0～10V，4～20mA时）
工作环境：温度0～60℃；湿度≤85%RH
电源消耗：≤0.5W

4.2 电流信号的阻抗要求


供电电压	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω



5

产品尺寸图

6

空气中溶氧度对照表



温度 ℃	DO mg/L	温度 ℃	DO mg/L	温度 ℃	DO mg/L
0	14.60	16	9.86	32	7.30
1	14.22	17	9.64	33	7.17
2	13.80	18	9.47	34	7.06
3	13.44	19	9.27	35	6.94
4	13.08	20	9.09	36	6.84
5	12.76	21	8.91	37	6.72
6	12.44	22	8.74	38	6.60
7	12.11	23	8.57	39	6.52
8	11.83	24	8.41	40	6.40
9	11.56	25	8.25	41	6.33
10	11.29	26	8.11	42	6.23
11	11.04	27	7.96	43	6.13
12	10.76	28	7.83	44	6.06
13	10.54	29	7.68	45	5.97
14	10.31	30	7.56	46	5.88
15	10.06	31	7.43	47	5.79



7

使用方法

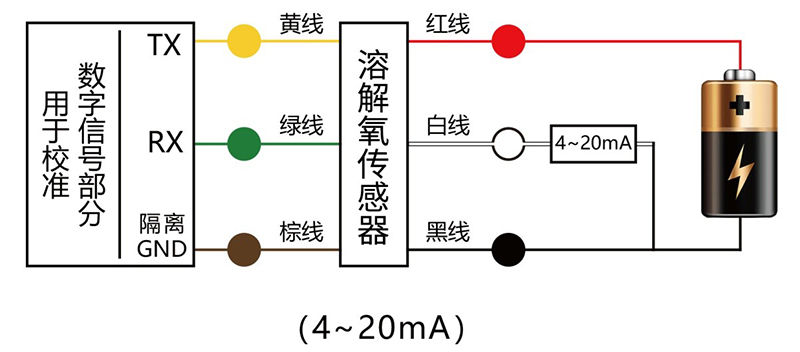

极谱法溶解氧传感器可连接各种载有差分输入的数据采集器，数据采集卡，远程数据采集模块等设备，接线方式如下图： 请不要把电极直接投入水中，应使用电极安装支架或流通杯。安装前请务必使用生料带（3/4螺纹处）做好防水封闭工作，避免水进入DO电极中，造成DO电极电缆线短路，安装方式示意如下图：

8

数据转换方法


极谱法溶解氧传感器具有良好的线性特征，以下是典型的标定公式。
V：采集器采集到的电压值，单位：V；
A：采集器采集到的电流值，单位：mA；


输出信号	溶解氧转换方法
0～2V DC	溶解氧＝10*V
0～5V DC	溶解氧＝4*V
0～10V DC	溶解氧＝2*V
4～20mA	溶解氧＝1.25*A－5


RS485信号（默认地址01）：
标准Modbus-RTU协议，波特率：9600；校验位：无；数据位：8；停止位：1

8.1 修改地址

例如：将地址为1的传感器改地址为2，主机→从机


原地址	功能码	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若传感器接收正确，数据按原路返回。

备注：如果忘记传感器的原地址，可以使用广播地址0XFE代替，使用0XFE时主机只能接一个从机，且返回地址仍为原地址，可以作为地址查询的方法。

8.2 查询数据

查询传感器（地址为1）的数据（溶解氧，温度），主机→从机


地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X02	0XC4	0X0B


若传感器接收正确，返回以下数据，从机→主机

地址	功能码	数据长度	寄存器0数据高	寄存器0数据低	寄存器1数据高	寄存器1数据低	CRC16低	CRC16高
0X01	0X03	0X04	0X02	0XAE	0X01	0X64	0X9A	0X11
			溶解氧：6.86mg/L		温度：35.6℃



9

标定方法


9.1 无氧水中标定命令

    用5%的无水亚硫酸钠（Na₂ SO₃）加入250ml的蒸馏水中配制成饱和溶液，即可视为无氧水，默认此时水中的氧气含量为0mg/L，将电极放入无氧水中静止10分钟后，发送：


地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0XA1	0X00	0X00	0X00	0X00	0XBC	0X13


如果标定成功，原路返回，自动保存。

9.2 空气中标定命令

将溶氧电极用蒸馏水冲洗干净，静置在空气中10分钟后，发送：


地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0XA2	0X00	0X00	0X00	0X00	0XF8	0X13


如果标定成功，原路返回，自动保存。


10

盐度及气压补偿


溶解氧传感器在出厂时默认盐度为0mg/L，默认气压为1013hPa，默认配置可以适应大部分使用环境，如特殊环境（测量海水及高海拔区域），可以进行盐度及气压补偿。

例如：将地址为1的溶解氧传感器的盐度设定为10.00mg/L，气压设定为900hPa，主机→从机

地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0X06	0X00	0X01	0X03	0XE8	0XD8	0XB4
				盐度：10.00mg/L


如果设置成功，原路返回，自动保存。


地址	功能码	起始寄存器地址高	起始寄存器地址低	寄存器长度高	寄存器长度低	CRC16低	CRC16高
0X01	0X06	0X00	0X02	0X03	0X84	0X28	0X99
				气压：900hPa


如果设置成功，原路返回，自动保存。


11

使用上的注意事项


（1）使用时请遵守本说明书之操作规程及注意事项。
（2）为使测量更精确，须经常进行标定；若您的电极购买时间已近一年或电极存在质量问题，请注意更换。
（3）执行标定工作之前请将传感器通电预热三十分钟。
（4）在使用过程中若发现传感器工作异常或损坏请联系经销商，切勿自行修理。
（5）电极应定期清洗，拆装及清洗电极时不能弄破透氧膜，不能用滤纸擦电极上的透氧膜，以免损坏透氧膜。
（6）必须保持电缆连接头清洁，不能受潮或进水。
（7）传感器测量值与实际值相差很大或不能测定低含量的氧时，可能氧电极内的电解液干涸，需重新灌注入电解液，一般情况下更换或添加电解液的维护工作每6个月进行一次；渗透膜破裂时需要更换备用膜头。每次更换或添加电解液或更换备用膜头后，电极需重新极化和标定。具体步骤为：倒放电极，拧开电极下部的黑色部分电极护罩，取下膜头，倒掉空腔内的旧液，灌入原配的电解液，不要太满，让多余的电解液排掉。旋紧并保证膜能贴紧电极芯的头部即可。更换好电解液后，应重新进行极化和标定。
（8）电极极化：传感器连续通电30分钟以上，即为极化，电极极化后才能进行标定。
（9）当现场较长时间断水或传感器较长时间不使用时，应及时取出电极，并清洗干净套上保护帽。
（10）如果电极失效需更换电极。

12

产品保修


本产品传感器部分保修期为一年，电极保修期为三个月。从发货之日算起，在规定保修期内，因传感器质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。
