前言
欢迎使用厦门欣仰邦生产的球型一体化气体传感器。为了更好的使用该仪器，我们建议您在使用前，认真阅读完产品说明书。
本企业一直处于不断的探索和研发当中，在不预先通知的情况下，我们保留对有些性能和设计加以改进的权利。
本手册所有权利属于本企业所有，在没有许可的情况下不能拷贝和复制制作商业用途。

产品简介
球型一体化气体传感器是一款全数字化传感器，检测原理为电化学，高度集成各类气体传感器等，体积小巧，集成度高，质量轻，坚固耐用。
本产品没有任何移动部件，不需要现场维护和校准，可准确、快速检测出现场环境的气体浓度，高强度结构设计可在恶劣气候环境中准确检测，可广泛用于气象、环境、环保、交通运输、智慧城市、工业检测等领域。

技术参数
            一氧化碳          硫化氢
测量范围： 0-12PPM           0-10PPM
分辨率： 0.01 PPM         0.001 PPM
二氧化氮（氮氧化物）    臭氧
测量范围： 0-2PPM                 0-2PPM
分辨率： 0.001                  0.001
供电方式：DC12V/24V
通讯输出：RS485
通讯波特率：9600
通讯协议：MODBUS通讯协议
外壳材质：工程塑料
操作温度：-40°C-70°C
存储温度：-50°C – 80°C
工作湿度：0-95%RH
外观尺寸/重量：φ220 X 210mm/1Kg
安装横臂：长270mm
防护等级：IP65
整体功耗：0.5W

接线方法
（1）传感器底部有一个8芯航空插头，其针脚对应的管脚定义：
1-电源﹢   2-485﹢   3-485﹣ 4-GND
（2）若配备本企业生产的采集器，直接使用传感器线将       传感器与采集器上的相应接口相连即可。
（3）若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
线颜色	通讯型
红色	电源正
黑色	电源地
黄色	RS485+/A+/TX
蓝色	RS485-/B-/RX

注：最终以通讯线缆上接线标签标注为准。

安装注意事项
球型一体化气体传感器能满足多项规格说明，能够在世界各地不同的环境下使用，现场不需要进行复杂的维护和校准。

经常检查，确保传感器不要被其它正在运行的设备干扰，这些设备可能不完全遵循通用标准，例如无线电/雷达发射装置，轮船引擎，发动机等；
不要与任何雷达扫描装置在一个平面安装，至少应该保持2M以上的距离；
建议和周围一些无线电接收天线保持一段距离；
使用本企业所推荐的电缆；
如果电缆割断后没有正确的连接，或者电缆屏蔽线没有正确的连接，不需要创建接地回路，根据安装指导说明进行接线即可；
保证设备在运行时持续电源供电；
避免周围建筑物例如树，电线杆，高楼等所产生的絮流，这些可以对超声波风速风向仪精度产生影响；

世界气象组织给出以下建议：

气象仪安装标准：在开阔地区超过地面10米以上；开阔地区的定义是气象仪在任何障碍物高度的10米以上；
如果安装在建筑物上，理论上气象仪安装高度应该是建筑物高度的1.5倍；
如果安装在桅杆上的吊杆上，塔或者桅杆的分支上，吊杆或者分支的长度必须是塔的最小直径或对角线的两倍。吊杆需要安装在盛行风的一侧；

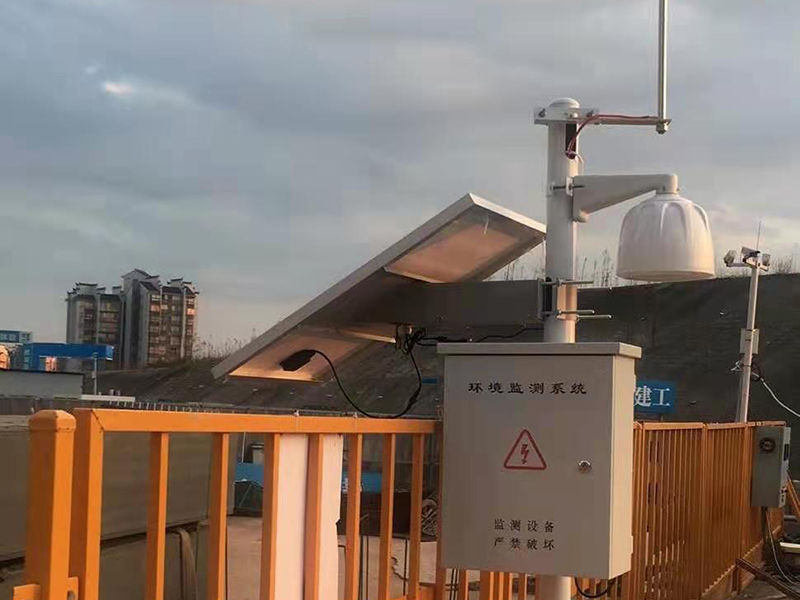

安装方法
安装方法如下：
定位：一般设备安装在一个垂直的安装管上，保证在同一个水平面上的测量；户内使用的话，传感器可以在任何需要的方向安装；
注意：用户必须对线缆进行适当的应力消除。旋转插头并轻轻往里用力就可以把插头连接到设备的插头上。当插头连上后，顺时针旋转外面的套管，就可以锁定插头。利用3个不锈钢螺丝钉可以把设备固定在安装管上。客户必须保证把设备安装在一个开阔地区，以免周围建筑物对气流产生障碍或者导致絮流。不要把设备安装在雷达或者无线电发射装置的旁边。

售后及服务

该设备没有任何移动部件，现场不需要进行复杂的日常维护。
如果用户自行打开设备或者损坏上面的安全封印，将不在享用我们质量保证及准。
如果万一设备出现了什么问题，可以联系本企业工作人员进行问题分析及解答；
如果设备需要返回，请把该仪器按原始包装仔细包装好，邮寄到本企业，并附上该仪器详细故障说明书。

MODBUS-RTU通讯协议
通讯参数：波特率9600 数据位 8位无校验位
两次通信间隔至少1000ms以上

串口格式

数据位 8位
停止位 1或2位
校验位无
波特率 9600 两次通信间隔至少1000ms以上
二、通讯格式
【1】写入设备地址
发送： 00 10 Adress CRC     （5个字节）
返回： 00 10 CRC   （4个字节）
说明： 1.读写地址命令的地址位必须是00。
              2. Adress为1个字节，范围为0-255.
例如：发送00 10 01 BD C0
返回00 10 01 BD C0
【2】读取设备地址
发送： 00 20 CRC （4个字节）
返回： 00 20 Adress CRC     （5个字节）
说明： Adress为1个字节，范围为0-255
例如：发送 00 20 00 68
返回 00 20 01 A9 C0
【3】读取实时数据
发送：Adress 03 00 00 00 04 XX XX
说明：如下图所示：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00 00	起始地址
00 04	读取点数
XX XX	CRC校验码，前低后高

返回：Adress 03 08 CO CO H2S H2S NO2 NO2 O3 O3 XX XX
说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
08	读单元字节
CO CO	CO数据（前高后低）	十六进制
H2S H2S	H2S数据（前高后低）	十六进制
NO2 NO2	NO2数据（前高后低）	十六进制
O3 O3	O3数据（前高后低）	十六进制
XX XX	CRC校验码

计算CRC码的步骤：
1、预置16位寄存器为十六进制FFFF（即全为1）。称此寄存器为CRC寄存器；
2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器；
3、把寄存器的内容右移一位（朝低位），用0填补最高位，检查最低位；
4、如果最低位为0：重复第3步（再次移位）
如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或；
5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；
6、重复步骤2到步骤5，进行下一步8位数据的处理；
7、最后得到的CRC寄存器即为CRC码；
8、将CRC结果放入信息帧时，将高低位交换，低位在前。
