环保环境监测

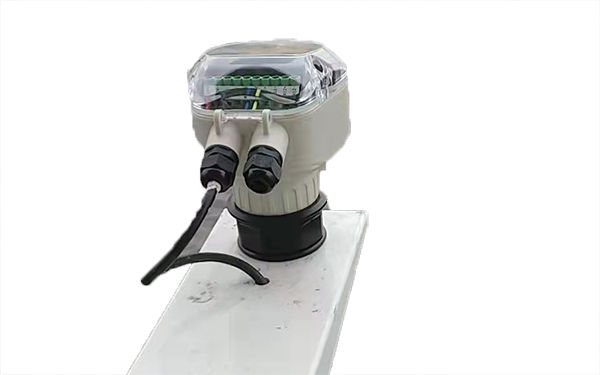

超声波土壤深度传感器固体液体物位液位距离变送器

关键词:超声波深度,土壤深度传感器,物位距离变送器,土壤深度
量 程:5 米、10 米、15 米、20 米、30米、40 米、50 米、60 米
供 电:标配12-24VDC,可选 220V AC+15% 50Hz
环境温度:显示仪表-20~+60℃,探头-20~+80℃
通 信:可选 485,232 通信
防护等级:显示仪表 IP65,探头 IP68
一、产品简介
    超声波深度传感器(测量料位,液位),是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求,是我们公司经过多年努力开发,拥有完全自主产权的新一代超声波深度传感器。

二 、调试

    由于仪表现场安装环境不同的。因此超声波深度传感器在工作之前必须知道所需测量的基本情况,比如:测量范围、零点、满程和现场工况等等。  因此在测量之前必须对仪表进行设置。具体请参照“超声波深度传感器菜单简易设置操作说明”。
其他: 探头选择、参数校正、算法选择这三个项目请不要自行修改。

三、主要技术指标


一体型 分 体 型
5 米、10 米、15 米、20 米、30
米、40 米、50 米、60 米
5 米、10 米、15 米、20 米、30 米、
40 米、50 米、60 米、70 米、
测量精度 0.5%-1.0% 0.5%-1.0%
分辨率 3mm 或 0.1%(取大者) 3mm 或 0.1%(取大者)
中文液晶显示 中文液晶显示
模拟输出 4 线制 4~20mA/510Ω负载
2 线制 4~20mA/250Ω负载
4~20mA/510Ω负载
继电器输 出 可选配 2 组 AC 250V/ 8A 或 DC 30V/ 5A   状态可编程 (可选配)单通道为 2 组,双通道
是4 组AC 250V/ 8A 或DC 30V/ 5A
状态可编程

供 电
标配 24VDC
可选 220V AC+15%

50Hz
标配 220V AC+15%   50Hz
可选 24VDC 120mA
定做 12VDC 或电池供电
环境温度 显示仪表-20~+60℃,
探头-20~+80℃
显示仪表-20~+60℃,
探头-20~+80℃
可选 485,232 通信(厂家协议) 可选 485,232 通信(厂家协议)
防护等级 显示仪表 IP65,探头 IP68 显示仪表 IP65,探头 IP68
探头电缆 可达 100 米,标配 10 米

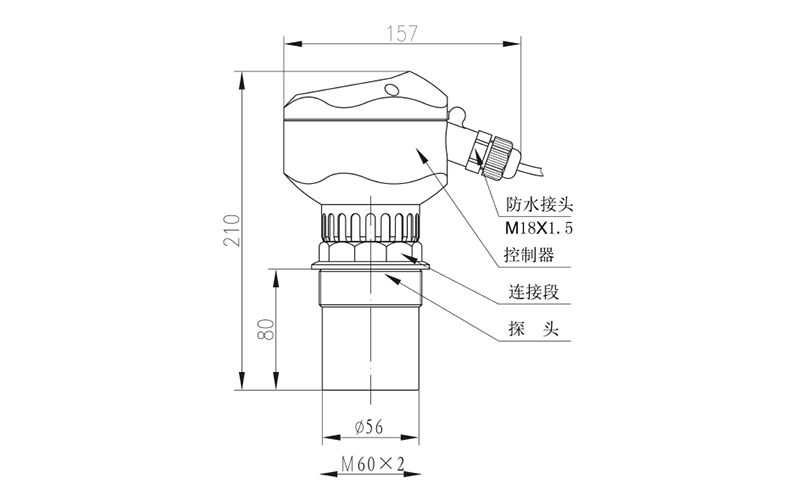

探头安装 根据量程和探头的选型 根据量程和探头的选型





产品功耗
分体式用 24V 电源供电,不带继电器功耗是 100mA,带一个继电
器是要 120mA,2 路继电器 145mA,3 路继电器要 170mA,4 路继电器要 190mA.
具体功率如下:
无继电器是 24×100mA=2.4W;
1 路继电器是24×120mA=2.9W;2 路继电器是24×145mA=3.5W;
3 路继电器是24×170mA=4.1W;2 路继电器是24×190mA=4.6W;


产品功耗
一体式四线制用 24V 电源供电,不带继电器功耗是 80mA,带一
个继电器是要 105mA,2 路继电器 130mA,
具体功率如下:
无继电器是 24×80mA=1.9W;
1 路继电器是24×105mA=2.5W;2 路继电器是24×145mA=3.1W;

产品功耗
一体式二线制用 24V 电源供电,不能带继电器,功耗是 30mA。具体功率如下:
无继电器是 24×30mA=0.72W;
备注:本系列超声波探头还可以根据客户需求定制:耐高压、耐高温、小口径、小盲区等特规探头。

  1. 测量范围选择
测量范围取决于超声波探头的范围。超声波探头的范围则取决于现场  的工作环境、被测量目标、温度等。根据下表,你可以选择出你所需要的  测量范围是几米。
液体表面 衰减的倍数 衰减的百分比 加大量程倍数
平稳 0dB 0% 无需加大
波纹 5...10dB 50~67% 1 倍量程
大波动( 比如有
搅拌叶片)
10...20dB 90% 3 倍量程

固体物料表面 衰减的倍数 衰减的百分比 加大量程倍数
坚硬,粗糙(比如
颗粒状橡胶)
40dB 99% 10 倍量程
柔软(比如煤粉、
水泥、粉煤灰)
40...60dB 99~99.9% 不建议使用

有粉尘 衰减的倍数 衰减的百分比 加大量程倍数
没有 0dB 0% 无需加大
少量 5dB 50% 1 倍量程
大量 5...20dB 50~90% 3 倍量程

有加料 衰减的倍数 衰减的百分比 加大量程倍数
0dB 0% 无需加大
少量 5...10dB 50~67% 1 倍量程
大量 10...40dB 67~99% 3 倍量程

有雾气 衰减的倍数 衰减的百分比 加大量程倍数
0dB 0% 无需加大
少量 5...10dB 50~67% 1 倍量程
大量 10...20dB 67~90% 3 倍量程

有蒸汽 衰减的倍数 衰减的百分比 加大量程倍数
0dB 0% 无需加大
少量 5...10dB 50~67% 1 倍量程
大量 10...20dB 67~90% 3 倍量程



探头和介质表面
温差
衰减的倍数 衰减的百分比 加大量程倍数
≤20℃ 0dB 0% 无需加大
≤40℃ 5...10dB 50~67% 1 倍量程
≤80℃ 10...20dB 67~90% 3 倍量程
信号衰减计算方式,如果是现场有多种情况,就要把这几种情况都累
加起来来计算信号衰减的量。
·有少量加料                   5...10dB
·有少量蒸汽                   5...20dB
·探头和介质表面温差≤40℃     5...10dB
合计                         最小 15dB,最大 40dB。
在这种情况下,如果实际最大测量范围是 5 米,那么需要选用 50 米量程的超声波液位计来的量。
