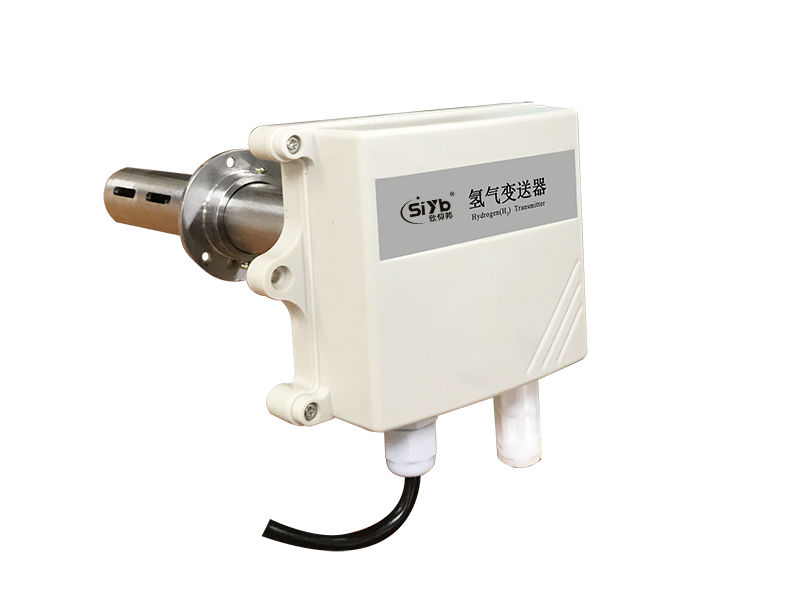

1.产品介绍

1.1产品概述

我司设计的氢气变送器，采用进口一线大品牌电化学氢气传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。该变送器专业应用于管道氢气浓度测量,设备采用防水外壳设计，管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰。

设备采用宽压10~30V直流供电，模拟量信号输出，4~20mA、0~5V、0~10V可选，外壳防护等级高，可以适应现场环境恶劣的检测场合。

1.2功能特点

■采用进口一线大品牌电化学传感器，稳定耐用。
■测量范围多种选择，0~1000ppm、0~40000ppm。
■测量精度高，最高可达±3%FS以内,重复性最高可达2%以内。
■多种模拟量信号输出可选：4~20mA、0~5V、0~10V。
■可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰显示。
■现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
■产品采用管道式防水壳，安装方便，防护等级高可应用于恶劣的现场环境。

1.3主要技术指标

供电电源	10~30V DC
输出信号	4~20mA、0~5V、0~10V
功耗	0.12W
工作温度	-20~50℃
工作湿度	15~90%RH 无冷凝
压力范围	90~110Kpa
稳定性	≤2%信号值/月
响应时间	1000ppm：≤70S
响应时间	40000ppm：≤60S
预热时间	≥5分钟
零点漂移	1000ppm：≤±10ppm
零点漂移	40000ppm：≤±20ppm
重复性	≤2%
使用寿命	≥24个月
精度	±3%FS
分辨率	1ppm

以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压，待测气体浓度最大不超过传感器量程的环境下测得。

1.4产品选型

S-					公司代号
	SCH2-				氢气变送器
		I20-			4~20mA电流输出
		V05-			0~5V电压输出
		V10-			0~10V电压输出
			2FL-		防水管道式外壳
			OLEDFL-		防水管道式带OLED显示外壳
				1000P	量程0~1000ppm
				40000P	量程0~40000ppm

2.设备安装说明

2.1设备安装前检查

设备清单：
■管道式H2变送器设备1台
■圆头螺丝（3个）、螺母（3个）
■产品合格证、保修卡等

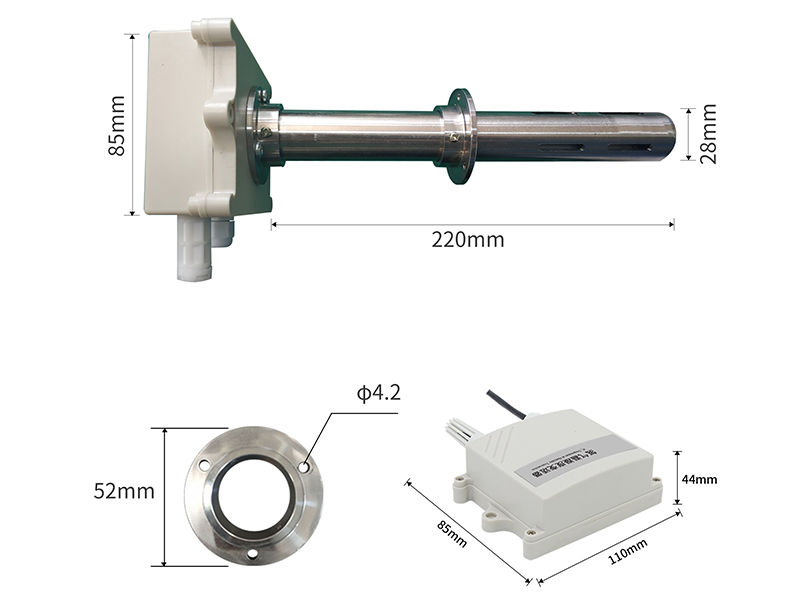

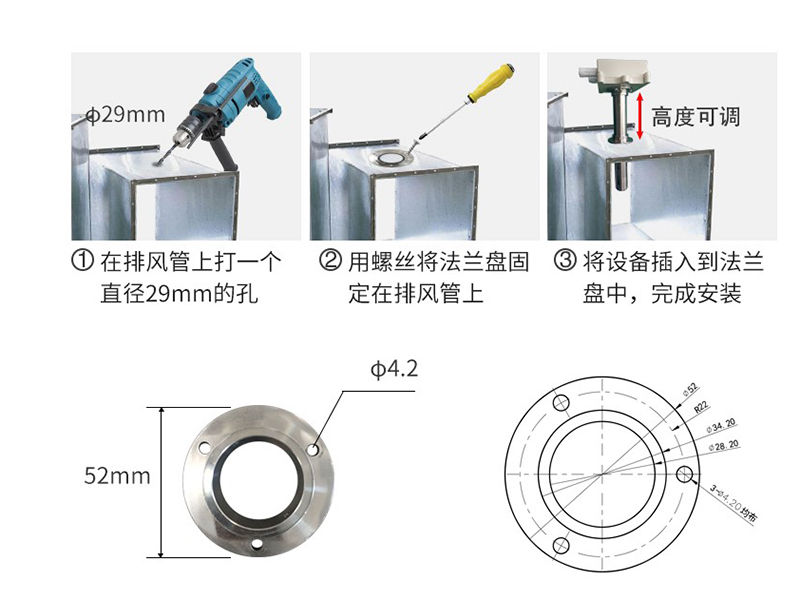

2.2安装步骤说明

2.3接线

	线色	说明
电源	棕色	电源正（10~30V DC）
电源	黑色	电源负
输出	蓝色	氢气信号正
输出	绿色	氢气信号负

3.计算方法

3.1电流型信号输出转换计算

例如量程0~1000ppm，4~20mA输出，当输出信号为12mA时，计算当前氢气浓度值。此氢气量程的跨度为1000ppm，用16mA电流信号来表达，1000ppm/16mA=62.5ppm/mA，即电流1mA代表氢气浓度变化62.5ppm，测量值12mA-4mA=8mA，8mA*62.5ppm/mA=500ppm，当前氢气浓度为500ppm。

3.2电压型信号输出转换计算

例如量程0~1000ppm，0-10V输出，当输出信号为5V时，计算当前氢气浓度值。此氢气量程的跨度为1000ppm，用10V电压信号来表达，1000ppm/10V=100ppm/V，即电压1V代表氢气浓度变化100ppm，测量值5V-0V=5V，5V*100ppm/V=500ppm,当前氢气浓度为500ppm。
