1.产品简介

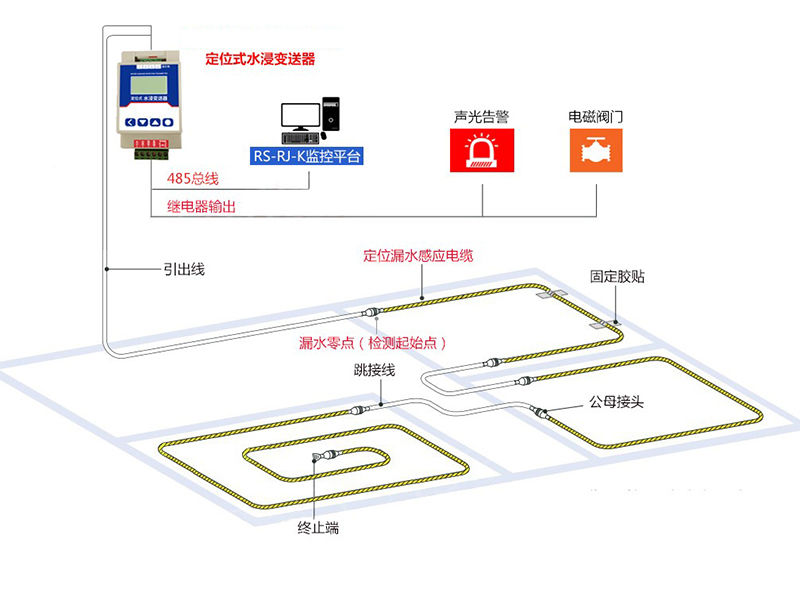

S-SCDW 定位式水浸变送器是我司专为机房等无水环境设计的检测漏水设备，方便实时检测机房内有无漏水状况并快速确定漏水点。漏水绳检测到漏液后可立即发出报警以及吸合继电器，继电器可外接声光报警，并在LCD显示屏上显示漏液位置。
设备采用标准Modbus-RTU协议，可连接至集成终端，方便统一管理。产品可作为独立的运行单元也可连接至PLC等其他集成器进行采集编程联网使用。设备体积占用空间小，采用128*64高清显示液晶模块，设备报警时可闪烁屏幕，黑暗场所也可及时观察到报警信息。继电器采用可自主选择默认通断模式，方便配置不同的声光报警器。
设备主要适用于数据机房、通讯基站、仓库、图书馆等重要场所的漏水检测。

1.1功能特点

产品采用标准MODBUS-RTU通信方式，最远可支持2000米通信。
报警方式：继电器、声音报警、RS485方式报警、LCD屏幕显示报警
LCD屏采用128*64高清显示液晶屏，可直观查看漏水位置。
设备传感器检测线缆长度最短为5米，线缆最长可扩展至200米。

1.2技术参数

供电电压	10-30V DC
功率	0.35W
定位显示	LCD屏显示
精确度	±（漏水绳长度的0.5%+0.5m）
继电器带载能力	250V 10A
串行接口	标准MODBUS-RTU通信
工作环境	-30~60℃，10~95%RH（非结露）
储存环境	-20~50℃，10~95%RH（非结露）
安装方式	35导轨安装

1.3设备选型

S-					公司代号
	SC-				水浸变送器
		DW-			定位式
			N01R01		RS485输出无源继电器
				1	外壳

2.设备安装

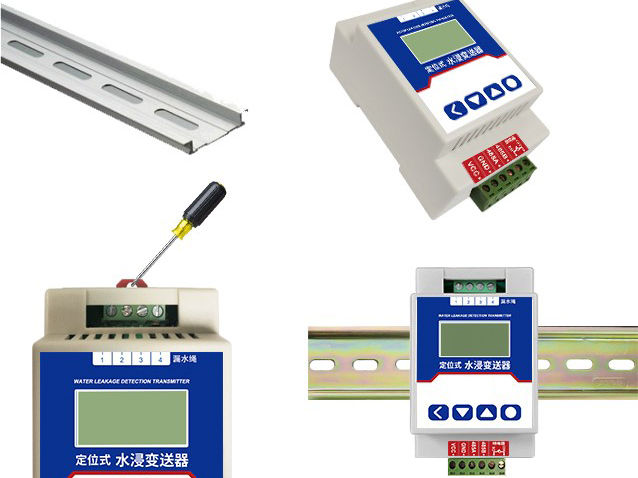

导轨安装：
设备可扣装与标准的35毫米DIN导轨上。

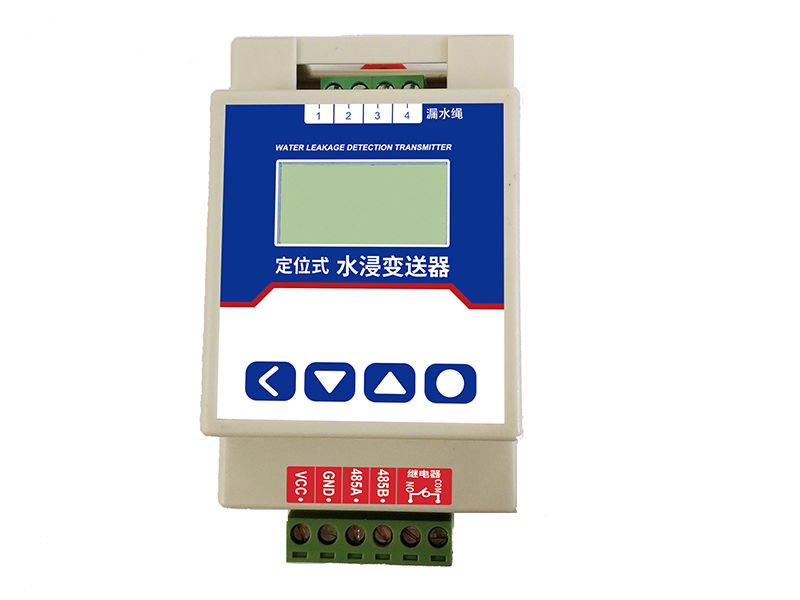

3.接线说明

具体线色以现场实际收到设备为准，参考以下两种说明：

符号	说明①	说明②	序号	说明
漏水绳1	红线	棕线	VCC	电源正（10-30V DC）
漏水绳2	绿线	黑线	GND	电源负
漏水绳3	黄线	黄线	485A	485信号线A
漏水绳4	黑线	蓝线	485B	485信号线B
			继电器NO	继电器接口

4.按键说明

按键类型	说明	菜单模式	输入模式
●	菜单键\确定键	确认：进入下一级	确认：数据位前移长按确定：确认操作
<	清除键\返回键	返回：返回上一级	返回：数据位后移菜单界面长按返回：撤销操作主界面长按关闭当前声光报警
▲	增加	向上：光标前移	菜单界面向上：数字增加
▼	减少	向下：光标后移	向下：数字减少主界面长按开启当前声光报警

5.菜单说明

主界面正常情况下显示：无水浸报警无断线报警
当检测到漏水后界面显示：水浸报警，并显示水浸距离
当漏水绳中间断开后界面显示：断线警报请检查....
设备上电时自动检测显示线路故障，代表接线出现问题，请检查接线
当设备报警后长按 < 键，可暂时关闭声光报警，长按 ▼ 可打开当前被关闭的声光报警

菜单	子菜单	说明
通信参数设置	MODBUS地址	设置设备地址，范围：1-255 默认：001
	波特率	设置通信波特率：可设置2400、4800、9600、14400、19200、38400、56000、57600、115200 默认：4800
	停止位	设置停止位默认：1位停止
	校验位	设置校验方式默认：无校验
设备参数设置	漏水绳长度	设置与实际匹配的漏水绳长度范围：500-20000cm 默认：500cm （注意：与电阻率两者设置其中一个即可）
	电阻率设置	设置漏水绳的电阻率默认：13.333 mΩ/M （注意：与线绳长度设置两者设置其中一个即可）
	断线检测时间	检测到漏水绳某处断开后多久发出告警范围：5-9999S 默认：5S
	水浸检测时间	检测到有水后多久发出告警范围：5-9999S 默认：5S
	报警关闭时间	报警被手动关闭后多长时间内再次检测到水不会发出报警范围：0-9999Min 默认：10min
	报警闪烁屏幕	设备报警后，屏幕是否闪烁默认：打开
	背光关闭时间	设置背光关闭时间范围：0-9999 S 默认:30S
继电器设置		设置继电器状态默认：常开
继电器测试		测试继电器是否正常使用
蜂鸣器测试		测试蜂鸣器是否正常
版本		显示当前版本号

6. 通信协议

6.1 通讯基本参数

编码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	出厂默认为4800bit/s

6.2 数据帧格式定义

采用Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器用到功能码0x03（读取寄存器数据）0x06（写入寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址码	功能码	有效字节数	数据一区	第二数据区	第N数据区	校验码
1字节	1字节	1字节	2字节	2字节	2字节	2字节

6.3 寄存器地址

寄存器地址	内容	操作	说明
0000 H	设备状态	03	读取数值为0：设备状态正常数值为1：水浸报警数值为2：断线报警数值为3：接线错误
0001 H	水浸距离	03	读取数值0：无水其他数值表示漏水距离（数值为实际值，单位为厘米）
0002H	漏水绳线长	03/06	输入线长范围：500-20000cm
0003 H	漏水绳电阻率	03/06	输入电阻率（线长与电阻率设置其中之一即可）
0004 H	水浸检测时间	03/06	范围：5-9999 S
0005 H	断线检测时间	03/06	范围：5-9999 S
0006 H	背光熄灭时间	03/06	0-9999 S
0007H	继电器标志	03/06	0：常开 1：常闭
0008H	是否闪烁屏幕	03/06	0：关闭 1：开启
0009 H	报警关闭时间	03/06	0-9999 min
000A H	关闭声光报警	03/06	0：关闭 1：开启
07D0 H	地址	03/06	1-255
07D1 H	波特率	03/06	0代表2400 1代表4800 2代表9600
