1.产品简介

1.1产品概述

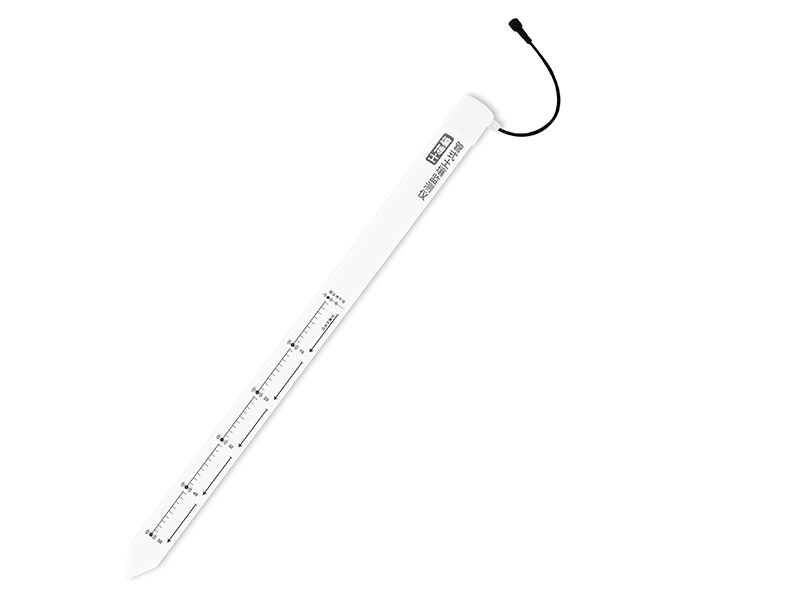

土壤墒情监测仪是一款以介电常数原理为基础的传感器。能够针对不同层次的土壤水分含量以及温度状态进行动态观测，此检测仪最低可检测3层土壤温湿度状态，最高可检测5层土壤温湿度状态，带有倾角的设备可以监测土壤的倾斜角度来确定土壤状态，可快速、全面的了解集土壤墒情信息，科学地制定抗旱调度方案，为正确指挥抗旱救灾提供决策支持，最大限度地减轻灾害损失。产品采用GPRS或者4G模式将采集到的数据上传至我司免费监控云平台。我司配送物联卡，月消耗流量低于30M。

产品外壳采用PVC塑料管，可良好的穿透近1G赫兹的高频探测波，不会受土壤中盐离子的影响，化肥、农药、灌溉等农业活动不会影响测量结果，并起到对电路进行良好的保护作用。产品采用的倾角传感器测量角度精确、稳定。产品默认采用内置电池和按键开关，可供户外作业一周时间，可外接电源进行电池充电或者采用太阳能板进行充电。也可选择无内置电池和按键开关款，无电时设备关机，来电时设备自动运行，搭配自带蓄电池的太阳能板使用，良好的解决户外长期作业的情况。
产品适用于需检测土壤墒情与旱情信息，或需要实时检测气象、水雨情、墒情、农情、水利工程蓄水引水等场所。

1.2产品特点

产品外壳采用PVC塑料管，内部发射近1G赫兹的高频探测波，可以穿透塑料管，有效感知土壤环境。
可选择内置倾角传感器实时监测土壤及设备状态。
不受土壤中盐离子的影响，化肥、农药、灌溉等农业活动不会影响测量结果，数据精准。
传感器的电极没有直接与土壤接触，避免电力对土壤及土壤中的植物的干扰。
产品默认采用内置电池，电池可充电，最长时间可使用一周，解决户外使用电量不足的情况。也可选择无内置电池款，搭配太阳能板使用，无电时设备关机，来电时设备自动运行，无需人去现场，蓄电池续航最长可达20天。
产品采用GPRS或者4G模式上传数据至我司免费监控云平台。
赠送物联卡，月流量消耗低于30M。
支持10-30V宽电压充电。

1.3技术参数

工作温度	-40℃-80℃
测量范围	土壤湿度	0～100%
	土壤温度	-30℃～60℃
	倾角	-90°～90°
测量精度	土壤湿度	±5%
	土壤温度	±0.5℃（25℃）
	倾角	0.05°（90°）
测点间距	10cm
供电方式	电池供电/电源供电/太阳能供电
电池使用时长	可户外作业一周时间
外壳使用材料	PVC塑料管
防护等级	地面以下部分IP68
输出信号	GPRS/GSM，中国移动或中国联通的手机网络 4G中国移动或中国联通或中国电信的手机网络
功耗	三层（5分钟传1次数据平均功耗）		0.15W
	五层（5分钟传1次数据平均功耗）		0.18W
上传平台	默认上传我司通用云平台
上传数据间隔	30S（供电状态）5min（电池供电状态）

1.4产品选型

S-SCGR					公司代号
	3S				检测3层土壤湿度
	5S				检测5层土壤湿度
	3W3S				检测3层土壤温湿度
	5W5S				检测5层土壤温湿度
	Q3S				检测3层土壤湿度及倾角
	Q5S				检测5层土壤湿度及倾角
	Q3W3S				检测3层土壤温湿度及倾角
	Q5W5S				检测5层土壤温湿度及倾角
		GPRS-			GPRS模式上传数据
		4G-			4G模式上传数据
		GPRS-L-			无内置电池和按键开关
		4G-L-			无内置电池和按键开关
			空-		无GPS定位
			GPS-		有GPS定位
				TR-3	管式土壤墒情监测仪

2.设备安装说明

2.1设备尺寸与检测高度

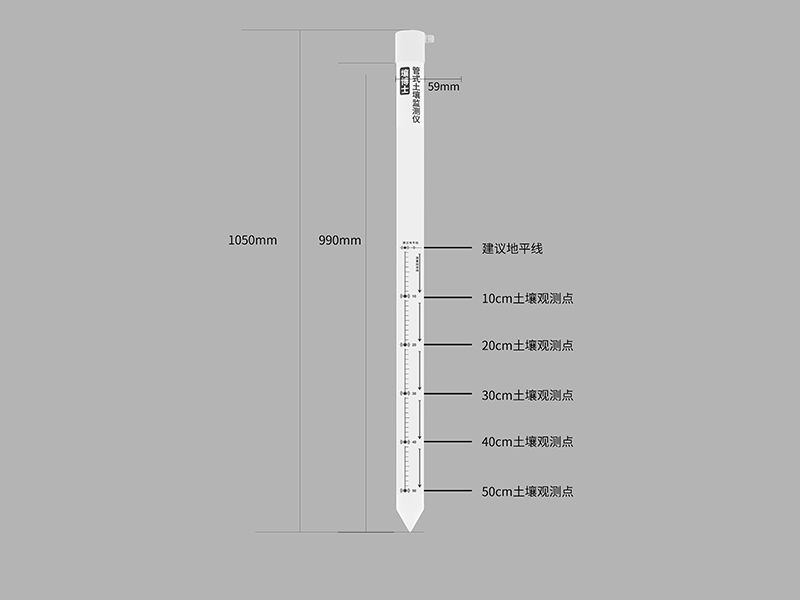

产品采用分层设点的观测结构，地面配置一个温度观测点，地下土壤每隔10cm配置一个土壤温湿测点，观测相对应范围内的土壤温湿度。如下图所示：

2.2设备安装前检查

设备清单：
管式土壤墒情监测仪一台
合格证、保修卡等一份
太阳能充电板（选配）
土钻（选配）
自行准备清单
水、水桶、手套（按照个人需求选择）

2.2.1安装位置选择

在作物播种后进行设备安装；
安装位置需要地势平坦；
全面灌溉条件下，优先选择获水较少区域作为监测位置；局部灌溉条件下，选择湿润区域内作为监测位置；
选取作物长势均衡并可代表绝大多数作物长势的位置；
了解被监测作物的根系分布，一般选择离作物吸水根系较近的位置。

2.4产品接线说明

宽电压电源输入10~30V均可。接太阳能板时，棕色线接太阳能板红色线，黑色线接太阳能板蓝色线。

	线色	说明
电源	棕色	电源正（10~30V DC）
电源	黑色	电源负

1.上传云平台

3.1平台节点说明

节点	测量因子	解释
节点1模拟量1	第一层土壤温度	扩大10倍上传数据
节点1模拟量2	第一层土壤湿度	扩大10倍上传数据
节点2模拟量1	第二层土壤温度	扩大10倍上传数据
节点2模拟量2	第二层土壤湿度	扩大10倍上传数据
. . .	. . .	. . .
节点5模拟量1	第五层土壤温度	扩大10倍上传数据
节点5模拟量2	第五层土壤湿度	扩大10倍上传数据
节点6	供电状态	电池供电或者外部电源供电 0：电源供电 100：电池供电
节点7模拟量1	电池剩余电量	原始数值
节点8模拟量1	角度	扩大100倍上传数据
节点9模拟量1	X轴角度分量	扩大100倍上传数据
节点10模拟量1	Y轴角度分量	扩大100倍上传数据
节点11模拟量1	Z轴角度分量	扩大100倍上传数据
节点12模拟量1	X轴加速度分量	扩大100倍上传数据
节点13模拟量1	Y轴加速度分量	扩大100倍上传数据
节点14模拟量1	Z轴加速度分量	扩大100倍上传数据
