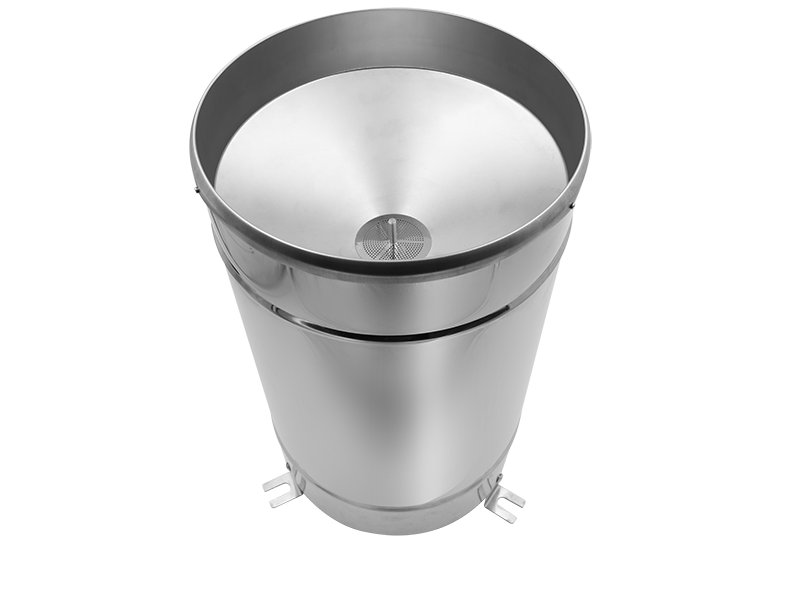

S-SCYLS 双翻斗雨量计485型

关键词:双翻斗雨量计485型,雨量,水质,大坝,积水监测,环境气象,水质监测站
承雨口径:φ200mm; 刃口锐角:40°~45°
分辨率:0.2mm/0.1mm
测量误差:≤±2%,达到国家准确度I级标准(雨强范围:0mm~4mm/min(允许通过最大雨强8mm/min)
通讯方式:485通讯(标准MODBUS-RTU协议)
供电范围:4.5~30V 最大功耗:0.24W
工作环境:0~80℃
环境温度:0~50℃ 相对湿度:<95%(40℃)

1. 产品介绍

1.1产品概述

   本仪器为降水量测量一次仪表,其性能符合国家标准GB/T 21978.2-2014《降水量观测要求》要求。
   本仪器的核心部件翻斗采用了三维流线型设计,全不锈钢材质,使翻斗翻水更加流畅,且具有自涤灰尘、容易清洗的功能。

1.2构造特点

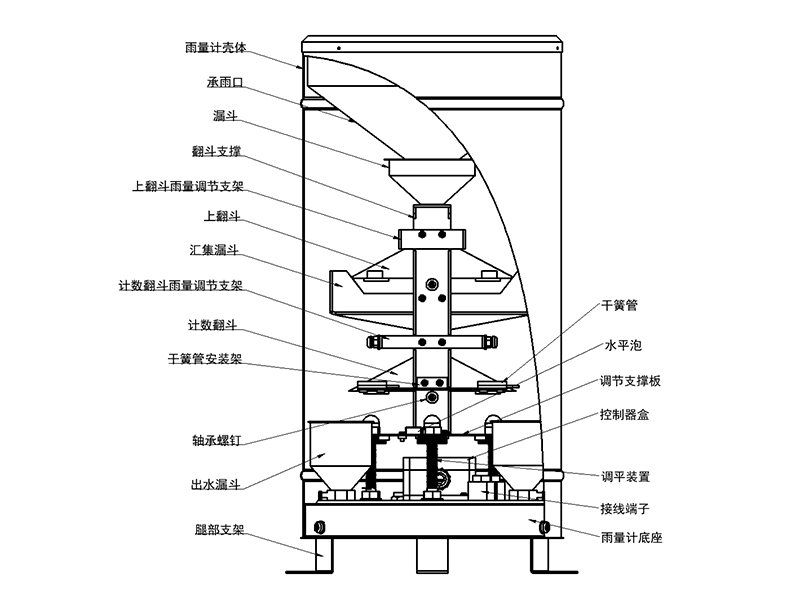

 如图所示,本仪器由雨量计壳体、承雨口、漏斗、翻斗支撑、上翻斗雨量调节支架、上翻斗、汇集漏斗、计数翻斗雨量调节支架、计数翻斗、干簧管安装架、轴承螺钉、出水漏斗、腿部支架、干簧管、水平泡、调节支撑板、控制盒、调平装置、接线端子、雨量计底座等组成。其中,雨量计底座上安装有翻斗轴承、圆水平泡和信号输出端子。与其它翻斗式雨量计不同,本仪器的翻斗轴套为一体化定位结构,翻斗通过翻斗轴安装在轴承中,本仪器出厂时内部结构装配完成,不需要再进行内部结构的现场安装,给现场安装带来了方便。
本仪器的翻斗为三维流线型设计,并设计有下垂式弧面导流尖,其造型美观流畅、翻水性能更好且易清洗维护。
本仪器的翻斗上装有恒磁钢,干簧管支架上装有干簧管,仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上,使仪器输出信号与翻斗翻转次数有确定的比例关系。
本仪器出厂时已将翻斗倾角调整螺丝锁定在最佳倾角基点位置上并对倾角螺钉作了点红漆漆封处理,用户现场安装仪器时只需将仪器整体按照本说明书相关要求将水平泡调整到位于中心位置即可投入使用,不必现场再调整翻斗倾角。

1.3主要技术指标

承雨口径:φ200mm; 刃口锐角:40°~45°
分辨率:0.2mm/0.1mm
测量误差:≤±2%,达到国家准确度I级标准(雨强范围:0mm~4mm/min(允许通过最大雨强8mm/min)
通讯方式:485通讯(标准MODBUS-RTU协议)
供电范围:4.5~30V    最大功耗:0.24W
工作环境:
环境温度:0~50℃    相对湿度:<95%(40℃)

1.4产品选型

注意:配套托片请另行购买。
S-   公司代号
  SC-   雨量计
  N01-   485信号输出(标准MODBUS-RTU协议)
  6S-   双翻斗
6SP-   全不锈钢双翻斗
  02 0.2mm分辨率
01 0.1mm分辨率

2. 设备安装说明

2.1 设备安装前检查

(1)将仪器从包装箱内取出,对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。
(2)认真阅读产品使用说明书,产品合格证。
(3)检查仪器外观是否损伤,尤其是检查翻斗是否完好无损,并注意妥善放置好翻斗,防止碰伤翻斗轴的轴尖及翻斗两端的弧型引水尖,并且不要用手指触摸翻斗的内壁,避免污损翻斗,以损害仪器准确度。
(4)将设备底部三个螺丝拧下,取不锈钢外筒,将固定翻斗的两个扎带剪断,然后将外筒装上,准备工作完成。

2.4接线说明

线色 说明 线色 说明
棕线 电源正 黄线 485A
黑线 电源负 蓝线 485B


3. 通信协议

RS485信号(默认地址01):
标准Modbus-RTU协议,波特率:9600;校验位:无;数据位:8;停止位:1

3.1修改地址

例如:将地址为1的传感器改地址为2,主机→从机
原地址 功能码 寄存器地址高 寄存器地址低 起始地址高 起始地址低 CRC16低 CRC16高
0x01 0x06 0x07 0xD0 0x00 0x02 0x08 0x86

若传感器接收正确,数据按原路返回。
备注:如果忘记传感器的原地址,可以使用广播地址0xFF代替,使用0xFF时主机只能接一个从机,且返回地址仍为原地址,可以作为地址查询的方法。

3.2 查询/设置时间

查询时间,主机→从机
原地址 功能码 寄存器地址高 寄存器地址低 寄存器长度高 寄存器长度低 CRC16低 CRC16高
0x01 0x03 0x00 0x34 0x00 0x03 0x44 0x05
若传感器接收正确,返回以下数据,从机→主机
地址 功能码 数据长度 CRC16低 CRC16高
0x01 0x03 0x06 0x20 0x03 0x30 0x10 0x25 0x10 77 8C
      BCD码,表示: 20年3月30日10点25分10秒
若时钟有偏差,可以校准时钟,主机→从机
地址 0x01
功能码 0x10
起始寄存器地址高 0x00
起始寄存器地址低 0x34
寄存器长度高 0x00
寄存器长度低 0x03
数据长度 0x06
0x20 BCD码
表示:20年4月3日17时06分28秒
0x04
0x03
0x17
0x06
0x28
CRC16低 0xE2
CRC16高 0xF4

若传感器接收正确,返回以下数据,从机→主机
地址 功能码 起始寄存器地址高 起始寄存器地址低 寄存器长度高 寄存器长度低 CRC16低 CRC16高
0x01 0x10 0x00 0x34 0x00 0x03 0xC1 0xC6


3.3 降雨量查询

查询传感器(地址为1)的数据(降雨量),主机→从机
地址 功能码 起始寄存器地址高 起始寄存器地址低 寄存器长度高 寄存器长度低 CRC16低 CRC16高
0x01 0x03 0x00 0x00 0x00 0x0A 0xC5 0xCD

若传感器接收正确,返回以下数据,从机→主机
地址 0x01
功能码 0x03
数据长度 0x14
寄存器0数据高 0x00 当天降雨量:10.0 mm
从凌晨零点到现在的降雨量
寄存器0数据低 0x64
寄存器1数据高 0x00 瞬时降雨量:1.6 mm
两次查询之间的降雨量
寄存器1数据低 0x10
寄存器2数据高 0x00 昨日降雨量:8.0mm
昨日24小时内的降雨量
寄存器2数据低 0x50
寄存器3数据高 0x06 总降雨量:166.5mm
传感器上电后的总降雨量
寄存器3数据低 0x81
寄存器4数据高 0x00 小时降雨量:0.2mm
寄存器4数据低 0x02
寄存器5数据高 0x00 上个小时降雨量:0.2mm
寄存器5数据低 0x02
寄存器6数据高 0x00 24小时最大降雨量:10.0mm
寄存器6数据低 0x64
寄存器7数据高 0x01 24小时最大降雨时段
01:00~02:00
寄存器7数据低 0x02
寄存器8数据高 0x00 24小时最小降雨量:0.0mm
寄存器8数据低 0x00
寄存器9数据高 0x03 24小时最小降雨时段
03:00~04:00
寄存器9数据低 0x04
CRC16低 0x24
CRC16高 0xDC


3.4 降雨量数据清零设置

降雨量数据清零设置,主机→从机
原地址 功能码 寄存器地址高 寄存器地址低 数据内容高 数据内容低 CRC16低 CRC16高
0x01 0x06 0x00 0x37 0x00 0x03 0x78 0x05
若传感器接收正确,数据按原路返回。
备注:在安装使用前,需要先行设置降雨量清零。

4. 维护与保养

 4.1日常养护

    本仪器长期处于室外,使用环境相当恶劣,因此仪器的承雨口内壁应经常用软布擦拭,保持承雨口清洁,如发现承雨口内有树叶等异物应及时清理,保持水路畅通。仪器长期不用时,应在仪器环口上加盖上盖保护承雨口;
    仪器长期工作一般一个月要清理一次,三个月必须清理一次;

 4.2翻斗的清洗

    翻斗是本仪器的关键部件,它直接影响仪器的测量准确度,久而久之,翻斗内壁会沉积少许灰尘或油污,因此,应对翻斗进行清洗。清洗时,可用清水将翻斗内壁反复冲洗干净或用脱脂毛笔轻轻刷洗,严禁用手或其它物体洗刷翻斗内壁。

5. 常见问题及解决办法

本文表列出了仪器可能发生的一般故障现象、原因及故障排除方法。
中心站表现形式 雨量传感器故障 解决方法
降雨时收不到数 说明雨量传感器无信号输出或传输线故障
干簧管失效
磁钢与干簧管距离过远
焊线脱落或信号线断或者信号线接反
翻斗卡住
仪器堵塞
下测站检查
更换
调整
修复
排除
清除
降雨时收到雨量数与比测雨量计相差较大 雨量传感器翻斗翻转基点失调,但这种误差一般不超过±10%
磁钢与干簧管位置不佳,造成时好时坏,以致部分信号遗漏
重新滴定调整基点
调整距离
客观情况如此,仪器无故障
中心站不断来雨量数,而实际情况没下雨 检查插座是否浸水,这种现象往往在下大雨后易发生 处理进水,重新密封
注意:上表中,所列出的故障现象不一定全部是雨量计自身故障,在检查仪器自身故障并排除故障之后还应该检查仪器传输出线、数据采集装置、等设备是否存在故障,并一一予以排除解决。
