1. 产品介绍

1.1产品概述
该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠，外观美观，安装方便。
1.2功能特点
采用瑞士进口的测量单元，测量精准。采用专用的485电路，通信稳定。10~30V宽电压范围供电，规格齐全，安装方便。
1.3主要技术参数

直流供电（默认）	DC 10-30V
最大功耗	0.4W
A准精度	湿度	±2%RH(60%RH,25℃)
	温度	±0.4℃（25℃）
B准精度（默认）	湿度	±3%RH(60%RH,25℃)
	温度	±0.5℃（25℃）
变送器电路工作温度	-20℃~+60℃，0%RH~80%RH
温度显示分辨率	0.1℃
湿度显示分辨率	0.1%RH
温湿度刷新时间	1s
长期稳定性	湿度		≤1%RH/y
	温度		≤0.1℃/y
响应时间	湿度		≤4s(1m/s风速)
	温度		≤15s(1m/s风速)
输出信号	RS485(Modbus协议)

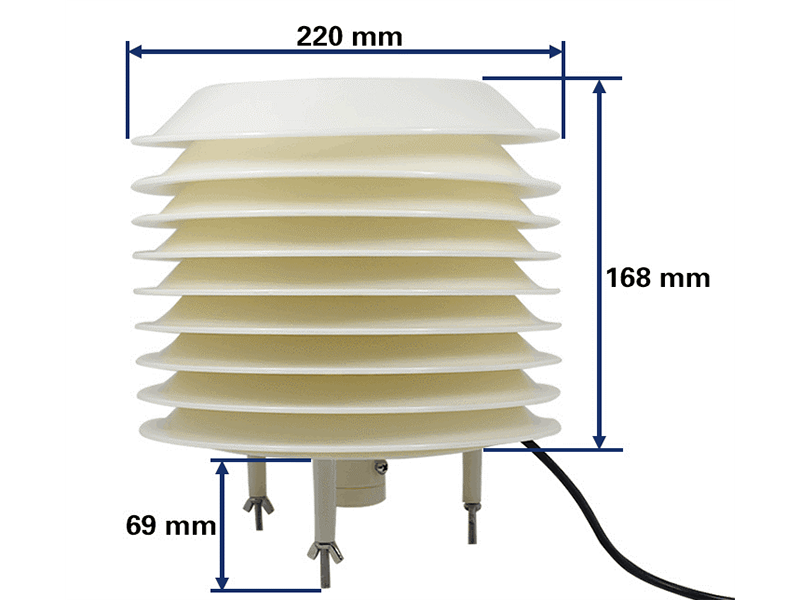

安装方式	支架安装

4. 通信协议

4.1 通讯基本参数

编码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s

4.2 数据帧格式定义
采用Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址码	功能码	有效字节数	数据一区	第二数据区	第N数据区	校验码
1字节	1字节	1字节	2字节	2字节	2字节	2字节

4.3 寄存器地址

寄存器地址	PLC或组态地址	内容	操作
0000 H	40001	湿度	只读
0001 H	40002	温度	只读

4.4 通讯协议示例以及解释
举例：读取设备地址0x01的温湿度值
问询帧（16进制）：

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

应答帧（16进制）：（例如读到温度为-10.1℃，湿度为65.8%RH）

地址码	功能码	返回有效字节数	湿度值	温度值	校验码低位	校验码高位
0x01	0x03	0x04	0x02 0x92	0xFF 0x9B	0x5A	0x3D
