1.产品介绍

1.1 产品概述

小型超声波风速风向传感器是一款基于超声波原理研发的风速风向测量仪器，利用发送的声波脉冲，测量接收端的相位差来计算风速和风向。该传感器可以同时测量风速，风向的瞬时数值，广泛适用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域的风速与风向测量。
内置电子指南针选型的设备，安装时不再有方位的要求，只需保证水平安装即可，设备采用宽压 10~30V 直流供电，模拟量信号输出，4~20mA、0~5V、0~10V 可选，外壳防护等级高，可以适应现场环境恶劣的检测场合。

1.2功能特点

◆无角度限制，可同时测量风速风向数据
◆无移动部件，磨损小，使用寿命长
◆采用随机误差识别技术，大风下也可保证测量的低离散误差，使输出更平稳
◆ABS工程塑料外壳，设计轻巧，携带轻便，安装、拆卸方便
◆模拟量信号输出，4~20mA、0~5V、0~10V可选
◆内置电子指南针的设备，安装时无方向要求，水平安装即可
◆无需维护和现场校准

1.3技术参数

直流供电（默认）	10-30V DC（0~10V输出使用24V供电）
最大功耗	1.2W
量程	风速	0～40m/s（可定制），0.5m启动风速
	风向	0~360°
精度	风速	±0.5+2%FS
	风向	±3°
分辨率	风速	0.01 m/s
	风向	1°
工作环境	-40～80℃，0～95%RH（非结露）
抗风强度	75 m/s
响应时间	1S
防护等级	IP54
输出信号	4~20mA、0~5V、0~10V
负载能力	电流输出		≤600Ω
	电压输出		输出电阻≤250Ω

1.4工作原理

超声测风是超声波检测技术在气体介质中的一种应用，它是利用超声波在空气中传播速度受空气流动(风) 的影响来测量风速的。与常规的风杯或旋翼式风速仪相比这种测量方法≤的最大特点在于整个测风系统没有任何机械转动部件，属于无惯性测量，故能准确测量出自然风中阵风脉动的高频成分。
超声波风速风向变送器使用四个超声波探头在二维平面内循环发送和接收超声波，通过超声波受风速影响因而增减的原理来实现对风速和风向的测量。

2.产品选型

S-					公司代号
	SCFX				超声波风速风向变送器
		I20-			4~20mA 电流输出
		V05-			0~5V 电压输出
		V10-			0~10V 电压输出
			3-		小型超声波风速风向变送器
				空	无内置电子指南针
				CP	内置电子指南针功能

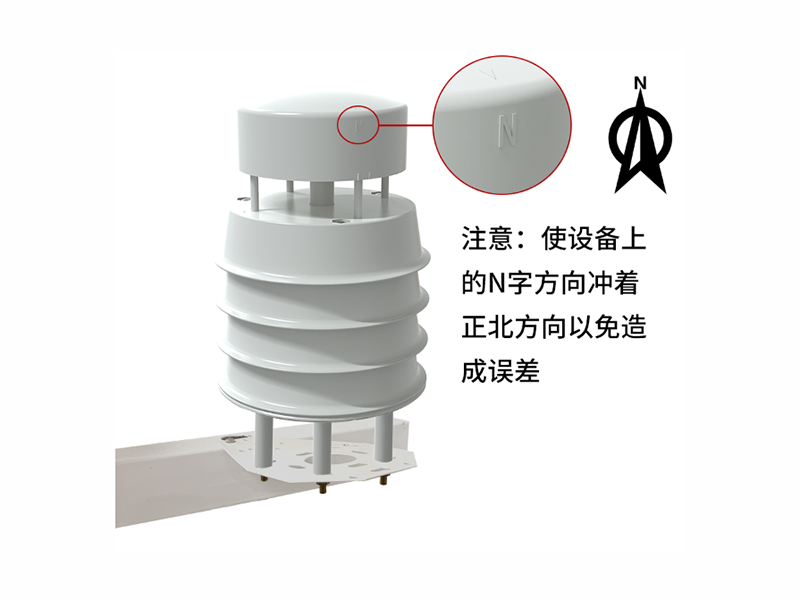

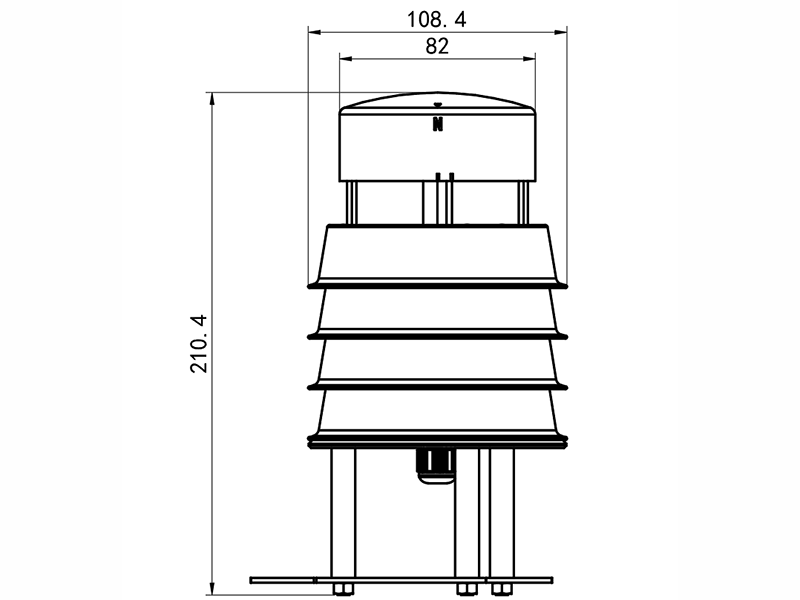

3.设备安装说明

3.1 设备安装前检查

设备清单：
■传感器设备1台
■合格证、保修卡

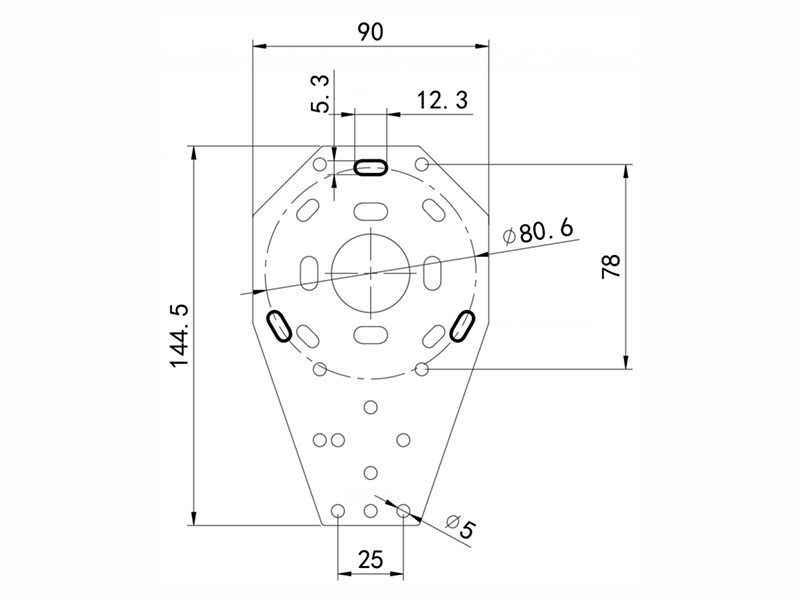

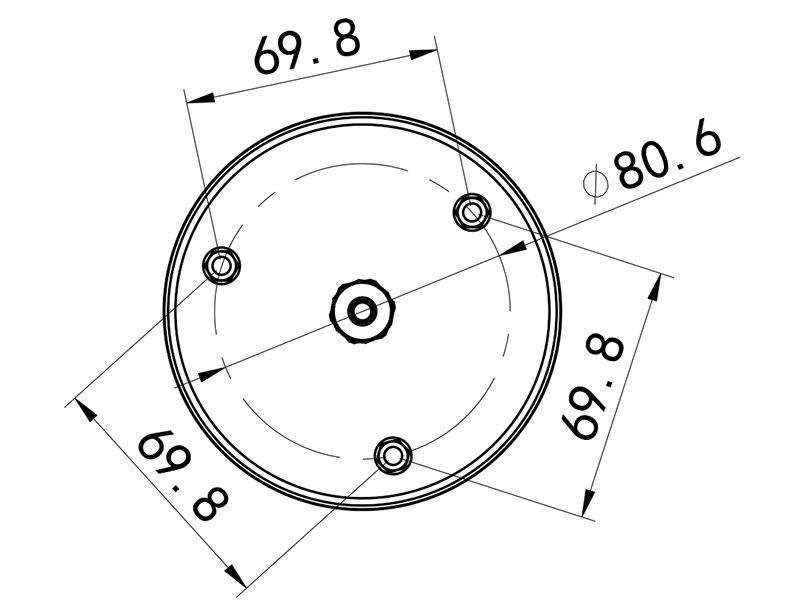

■白色托片一个、M4*10螺丝螺母2个、M5螺母3个

4.计算方法

4.1电流型输出信号转换计算

量程0~40m/s，4~20mA输出，当输出信号12mA时，计算当前风速。风速量程的跨度为40m/s，用16mA电流信号来表达，40m/s/16mA=2.5m/s/mA，即电流变化1mA风速变化2.5m/s.那么可以计算测量值测量值12mA-4mA=8mA.8mA*2.5m/s/mA=20m/s，则当前的风速=20m/s。
