1. 产品介绍

1.1产品概述

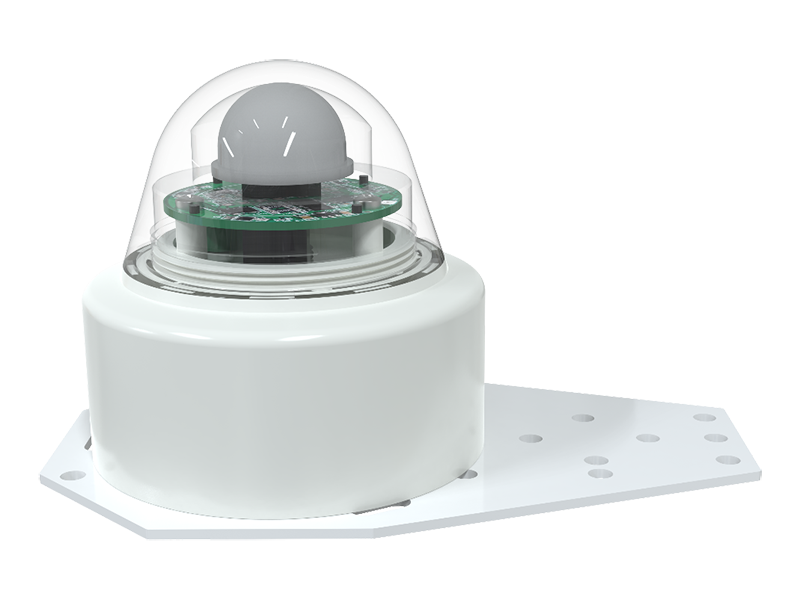

   本产品是一款测量降雨量和光照的变送器，内部采用光学感应原理测量降雨量，内置多个光学探头，雨量检测可靠，区别于传统的机械雨量传感器，光学雨量传感器体积更小、更灵敏可靠，更智能，易维护。内部采用高精度感光传感器，光照度测量精准，输出数值计量单位为 Lux。
可广泛应用于智慧灌溉、船舶航行、流动气象站、自动门窗、地质灾害等需要测量雨量和光照度的行业和领域。

1.2功能特点

1.体积小，重量轻，安装简单。
2.低功耗设计，节约能源
3.高可靠性，可在高温高湿环境下正常工作
4.易维护的设计，不易落叶遮挡
5.雨量采用光学测量，测量精准
6. 高精度光照度检测测量范围0-20万Lux
7.RS485信号输出，通讯距离长，通讯稳定

1.3主要技术指标

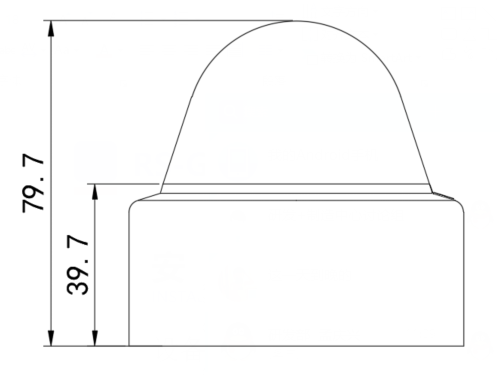

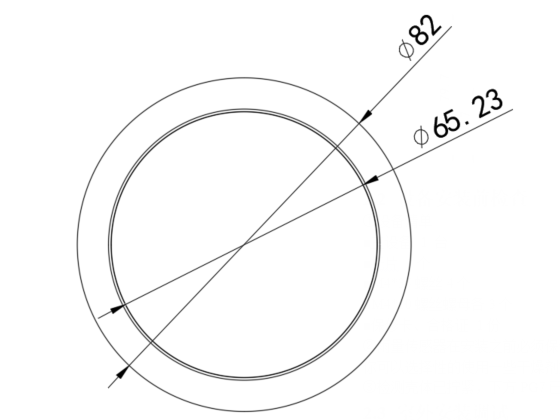

感雨直径	6CM
供电电压	9~30V DC
功耗	小于0.24W
分辨率	雨量	标准0.1mm
	光照	1Lux
精度	雨量	±5%（来自于仁科实验室数据）
	光照	±7%(25℃)
最大瞬时雨量	24mm/min
光照强度量程	0-20万Lux
输出方式	RS485输出
工作温度	-40~60℃
工作湿度	0~99%RH(无凝结)
工作压力范围	标准大气压±10%
长期稳定性	光照	≤5%/y



1.4产品选型

S-				公司代号
	SCGZ			光学雨量
	SCGN			光学雨量+20W光照
		N01-		RS485输出
			1	-1壳体

2.2 设备安装前检查

设备清单
■主设备 1 台
■托片 1个
■M4*35螺丝4个
■M4*10螺丝螺母各3个
■保修卡、合格证 1份
雨量传感器在安装之前必须保证罩子表面是干燥的。任何的水汽水滴都会导致测量误差。你可以选择性的使用一些干燥剂放在里面。
检测壳体已拧紧，下方PG7已锁紧，没有松动。

2.3 室外安装调试

 需要把雨量传感器安装在一个空旷的地方，四周及上方不能有遮挡物遮挡。
 将设备先安装到配件中的托片上，通过4个M4*35的304不锈钢螺丝以及螺母固定设备和托片。
 再将托片安装到待安装的位置（待安装位置需开φ5的圆孔），托片要水平放置安装，最后通过三个M4*10的304不锈钢螺丝以及螺母固定住托片及设备。

4.通信协议

4.1 通讯基本参数

编 码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s

4.2 数据帧格式定义

采用Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器可用功能码0x03（读取寄存器数据）0x06（写入寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址码	功能码	有效字节数	数据一区	第二数据区	第N数据区	校验码
1字节	1字节	1字节	2字节	2字节	2字节	2字节

4.3寄存器地址

寄存器地址	PLC或组态地址	操作（16进制）	范围内容及定义
0000H	40001	03/06	雨量值 实际值的10倍
0002H	40003	03	光照度（32位无符号、高字节在前） 实际值 单位Lux
0003H	40004
0006H	40007	03	光照度 实际值  单位百Lux
0050H	40081	03/06	光照度偏差值
0052H	40083	03/06	雨量灵敏度
07D0H	42001	03/06	设备地址    1~254（出厂默认1）
07D1H	42002	03/06	设备波特率 0代表2400  1代表4800  2代表9600

4.4通讯协议示例及解释

4.4.1查询当前雨量值

问询帧：

地址码	功能码	起始寄存器	数据长度	校验码低位	校验码高位
0x01	0x03	0x00 0x00	0x00 0x01	0x84	0x0A

应答帧：

地址码	功能码	返回有效字节数	雨量值	校验码低位	校验码高位
0x01	0x03	0x02	0x00 0x0A	0x38	0x43

当前雨量值：(上传数值扩大10倍)
000A（16进制）=10（十进制）→雨量值：1.0mm
注意：每次上电后自动清零并重新计算雨量，或者通过下面操作收到清除雨量数据。

4.4.2清除雨量数据

问询帧：

地址码	功能码	起始寄存器	清除命令	校验码低位	校验码高位
0x01	0x06	0x00 0x00	0x00 0x5A	0X09	0XF1

应答帧：

地址码	功能码	起始寄存器	清除命令	校验码低位	校验码高位
0x01	0x06	0x00 0x00	0x00 0x5A	0X09	0XF1

4.4.3查询当前光照度

问询帧：

地址码	功能码	起始寄存器	数据长度	校验码低位	校验码高位
0x01	0x03	0x00 0x02	0x00 0x02	0x65	0xCB

应答帧：

地址码	功能码	返回有效字节数	光照度高位	光照度低位	校验码低位	校验码高位
0x01	0x03	0x04	0x00 0x03	0x0D 0x40	0x0F	0x53

光照度计算说明：
此协议只在0~200000Lux量程变送器下使用，单位为1Lux
   30D40 H(十六进制) = 200000=> 光照度=200000 Lux

4.4.4修改当前地址

问询帧：（假如当前地址为01,，需修改地址为02）

地址码	功能码	起始地址	修改数值	校验码低位	校验码高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

应答帧：

地址码	功能码	起始地址	修改数值	校验码低位	校验码高位
0x01	0x06	0x07 0xD0	0x00 0x02	0x08	0x86

4.4.5修改当前波特率

问询帧：（假如当前波特率为4800修改为9600）

地址码	功能码	起始地址	修改数值	校验码低位	校验码高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46

应答帧：

地址码	功能码	起始地址	修改数值	校验码低位	校验码高位
0x01	0x06	0x07 0xD1	0x00 0x02	0x59	0x46

4.4.6查询地址

当用户忘记地址时可用以下功能码查询地址。
问询帧：

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0xFF	0x03	0x07 0xD0	0x00 0x01	0x91	0x59

应答帧

地址码	功能码	返回有效字节数	地址	校验码低位	校验码高位
0xFF	0x03	0x02	0x00 0x01	0x50	0x50

读取到的地址码即为设备的真实地址：01
