1.产品简介

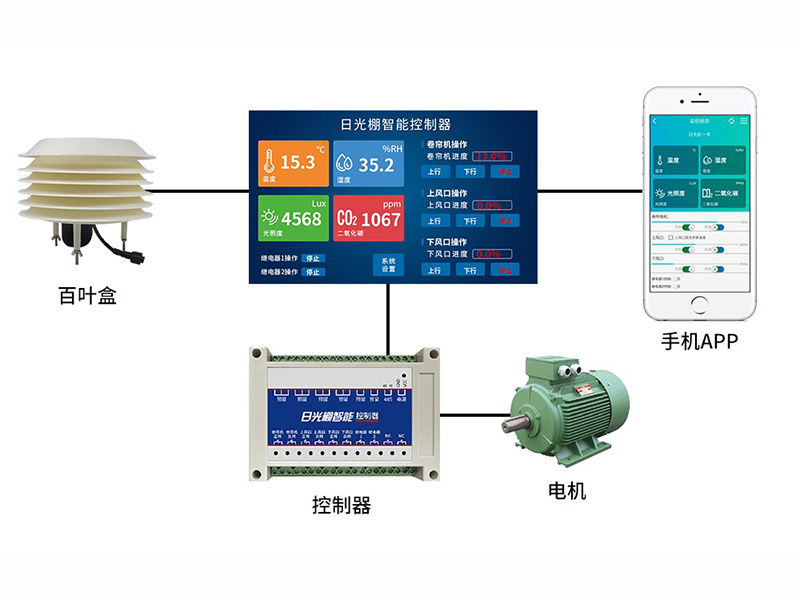

日光棚智能控制器，可通过APP远程控制日光棚卷帘机、上风口、下风口等设备的控制，并可实时显示其工作进度，同时可以外接气象多要素百叶盒，实时显示棚内温度、湿度、光照度、二氧化碳浓度的数值，同时预留了两路继电器，方便客户后期拓展。
对于温度、湿度、光照度、二氧化碳浓度可设置其上、下限值，当数值超限时设备屏幕显示数值会变成红色，且蜂鸣器发出警报。设备温度可关联上风口继电器，当温度超上限时，上风口会自动开启25%，当温度恢复到正常时，上风口会自动关闭。广泛应用于各类大棚种植环境。

1.1产品特点

7寸触摸屏显示、控制

4G数据上传，支持APP查看控制；
1路卷帘机控制；
1路上风口控制；
1路下风口控制；
2路预留继电器
可设置监测要素的上限值，当监测要素到达上限值时，设备会发出警报

1.2产品参数

供电方式	12~24V DC
显示方式	7寸液晶显示屏
通信接口	4G（移动、联通、电信）
工作环境	温度-20℃~50℃；湿度<90%RH无结露
数据上传间隔	20s
功耗	6w（DC12V）
屏幕尺寸	190.6105.416.1mm
主机电路板尺寸	190*100mm
从机设备尺寸	1459040mm
带载能力	30V/10A-DC，250V/10A-AC

2.产品选型

RS-			公司代号
	RGPKZ-		日光棚智能控制器
		空	无联网功能
		4G	4G模式上传数据

3.日光棚智能控制器接线说明

4. 日光棚智能控制器界面介绍

序号	名称	说明
1	测量要素数值	测量要素实时值，当测量要素数值超限时，数值会变红
2	卷帘机进度	卷帘机的运行进度
3	卷帘电机操作	控制卷帘机的上行、下行、停止，改变卷帘机的运行方向之前需要先点击“停止”
4	系统设置	参考下方“系统设置页面”
5	继电器操作	控制两路继电器的吸合或断开
