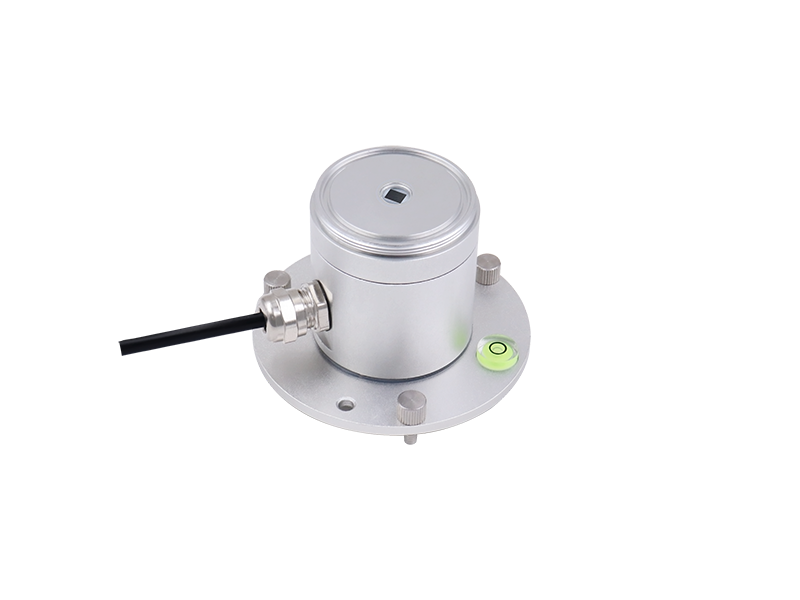

1.产品介绍
S-SCUV是我司研发的一款紫外线变送器。本产品基于光敏元件将紫外线转换为可测量的电信号原理,实现紫外线的在线监测。电路采用美国进口工业级微处理器芯片、进口高精度紫外线传感器,确保产品优异的可靠性、高精度。产品综合传感器为一体,测量数据更为全面。产品输出485信号(标准 Modbus-RTU协议),最远可通信 2000 米,支持二次开发。产品外壳高防护等级外壳,防护等级 IP67。本产品可以广泛应用在环境监测、气象监测、农业、林业等环境中。测量大气中以及人造光源等环境下的紫外线。
1.1功能特点
▇采用对290-390 nm高敏感的紫外线测量器件,精准测量紫外线强度。▇采用标准ModBus-RTU 通信协议
▇防护等级高,适用环境广。
▇10-30V 直流宽电压供电。
1.2技术指标
直流供电(默认) | 10-30VDC |
最大功耗 | 0.06W |
工作温度 | -25℃~60℃ |
精度 | ±10% FS(60%RH,25℃) |
紫外线强度量程 | 0~15 mW/ cm2 |
分辨率 | 0.01 mW/ cm2 |
紫外线指数量程 | 0-15 |
测量波长范围 | 波长290-390 nm |
线性度 | ≤±1% |
年稳定度 | ≤±3% |
反应时间 | 0.2s |
输出信号 | 485(Modbus-RTU协议) |
1.3产品选型
S- | 公司代号 | |||
SCUV | 紫外线变送器 | |||
N01- | 485通讯(Modbus-RTU协议) | |||
AL | 铝制外壳 |
2.设备安装
2.1安装前检查
■主设备■黑色防水对插线公头70cm
■保修卡、合格证

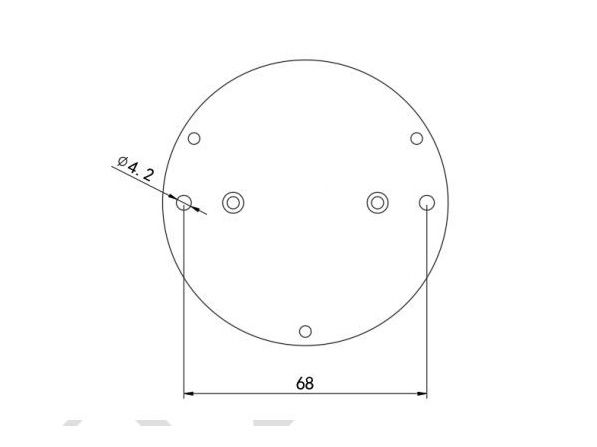

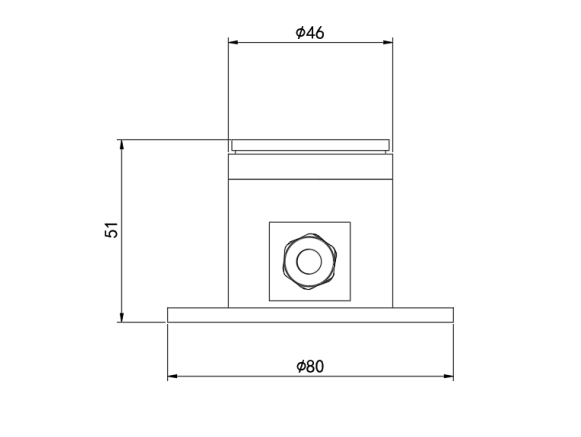

2.2安装方式
- 使用螺丝透过传感器上的安装孔,将传感器固定在安装托片上
- 确保设备与地面平行(可调节手拧螺丝并查看水平泡状态来确定是否平行)
- 安装完成后,摘除保护盖
4.1 通讯基本参数
编 码 | 8位二进制 |
数据位 | 8位 |
奇偶校验位 | 无 |
停止位 | 1位 |
错误校验 | CRC(冗余循环码) |
波特率 | 2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s |
4.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码:为变送器的地址,在通讯网络中是唯一的(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器可用功能码0x03(读取寄存器数据)、0x06(写入
寄存器数据)、0x10(写入多个寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
地址码 | 功能码 | 有效字节数 | 数据一区 | 第二数据区 | 第N数据区 | 校验码 |
1字节 | 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |
4.3寄存器地址
可使用03/04读取功能码,06/10写入功能码寄存器地址 | PLC或组态地址 | 内容 | 操作 | 定义说明 |
0000 H | 40001 | 紫外线强度 | 只读 | 实际值的100倍 |
0001 H | 40002 | 紫外线指数 | 只读 | 上传数据为实际值 |
0052H | 40083 | 紫外线强度偏差值 | 读写 | 实际值的100倍 |
07D0 H | 42001 | 设备地址 | 读写 | (1~254)出厂默认1 |
07D1H | 42002 | 设备波特率 | 读写 |
00代表2400 01代表4800 02代表9600 |
4.4 通讯协议示例以及解释
4.4.1读取设备地址0x01的紫外线强度值
问询帧:读取数值功能码03/04地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x00 0x00 | 0x00 0x01 | 0x84 | 0x0A |
地址码 | 功能码 | 返回有效字节数 | 数据区 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x02 | 0x01 0x43 | 0xF8 | 0x25 |
0143(十六进制) =323=>紫外线强度 = 3.23mW/ cm2
4.4.2 读取设备地址0x01的紫外线指数值
问询帧(单紫外线设备读取01寄存器)地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x00 0x01 | 0x00 0x01 | 0x74 | 0x0A |
地址码 | 功能码 | 返回有效字节数 | 数据区 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x02 | 0x00 0x03 | 0xF8 | 0x45 |
0003 (十六进制) = 3 =>紫外线指数= 3
4.4.3修改当前地址
问询帧(修改当前地址为0x02 )地址码 | 功能码 | 起始地址 | 修改数值 | 校验码低位 | 校验码高位 |
0x01 | 0x06 | 0x07 0xD0 | 0x00 0x02 | 0x08 | 0x86 |
地址码 | 功能码 | 起始地址 | 修改数值 | 校验码低位 | 校验码高位 |
0x02 | 0x06 | 0x07 0xD0 | 0x00 0x02 | 0x08 | 0xB5 |
4.4.4修改当前波特率
问询帧(假设修改波特率为9600 )地址码 | 功能码 | 起始地址 | 修改数值 | 校验码低位 | 校验码高位 |
0x01 | 0x06 | 0x07 0xD1 | 0x00 0x02 | 0x59 | 0x46 |
地址码 | 功能码 | 起始地址 | 修改数值 | 校验码低位 | 校验码高位 |
0x01 | 0x06 | 0x07 0xD1 | 0x00 0x02 | 0x59 | 0x46 |
4.4.5查询当前地址波特率
问询帧:地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
0xFF | 0x03 | 0x07 0xD0 | 0x00 0x02 | 0xD1 | 0x58 |
地址码 | 功能码 | 返回有效字节数 | 地址 | 波特率 | 校验码低位 | 校验码高位 |
0x01 | 0x03 | 0x04 | 0x00 0x01 | 0x00 0x01 | 0x6A | 0x33 |
