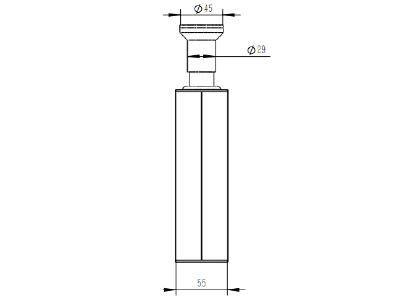

产品简介
S-CGFY负氧离子传感器使用国际先进的筒电容技术进行负离子测量。采用了独特气流缓冲技术，气流稳定，离子流捕捉可靠，其测量稳定性在行业内中独树一帜。该款传感器不仅工艺精湛、外壳小巧、简单易用，而且一致性好、可靠性高、适用性强，能方便对大气离子进行专业的分析与研究，也能对矿石、负离子粉等物体击发的负离子数量进行精确测量。实现了优异的三个“最”特性：最准（精度）、最稳（稳定性）、最低（价格）。
产品特点
1、筒电容空气收集器，先进的负压除尘结构，不仅具有很强的稳定性，而且可保证长时间在恶劣环境中运行。
2、筒电容空气收集器先天具有优良的静电屏蔽功能，能较好地克服静电对测量的不利影响。
3、独创的气流缓冲技术及离心气动结构，避免了螺旋式气流对测量所造成的影响。
4、采用特制绝缘材料，超强抗潮能力，保证在高湿环境下不结霜、不结露，工作正常。
5、内置先进的放大电路，可高灵敏地探测负离子数量。
6、具有自动工作模式，无需人工处理，上电即自动工作，连续测量。
技术参数
供电方式：□ DC 12V
           □ DC 24V
           □ 其他
输出形式： □ 电流：4～20mA
          □ 电压：0～5V
          □ RS232
          □ RS485
           □ TTL电平：（□频率 □脉宽）
          □ 其他
仪器线长： □ 标配：2.5米
□其他

平均功耗： 1.7W
分辨率：   1个离子/cm3
检测范围： 0～5000(个/ cm3)
采样数率：50个 /秒
误差：离子浓度≤±15%
迁移率：1(cm2/S*V)
计算公式
电压型（0～5V）：
C= V / 5 × 5000
（C为测量负氧离子浓度值（个/ cm3），V为输出电压（V））
电流型（4～20mA输出）：
C=（ I-4 ）/ 16 × 5000
（C为测量负氧离子浓度值（个/ cm3），I为输出电流（mA））
接线方法
（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。
（2）若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
线颜色	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX

MODBUS-RTU通讯协议
一、串口说明：如下图所示：格式
数据位 8位
停止位 1或2位
校验位无
波特率 9600 两次通信间隔至少1000ms以上
二、通讯格式
（1）写入设备地址
发送： 00 10 Adress CRC （5个字节）
返回： 00 10 CRC （4个字节）
说明： 1.读写地址命令的地址位必须是00。
       2. Adress为1个字节，范围为0-255.
例如：发送00 10 01 BD C0
返回00 10 00 7C
（2）读取设备地址
发送： 00 20 CRC （4个字节）
返回： 00 20 Adress CRC （5个字节）
说明： Adress为1个字节，范围为0-255
例如：发送 00 20 00 68
返回 00 20 01 A9 C0
（3）读取实时数据
发送：Adress 03 00 00 00 01 XX XX

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00 00	起始地址
00 01	读取点数
XX XX	CRC校验码，前低后高

返回：Adress 03 02 XX XX XX XX
说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
02	读单元字节
XX XX	数据（前高后低）	十六进制
XX XX	CRC校验码

计算CRC码的步骤：
1、预置16位寄存器为十六进制FFFF（即全为1）。最高位，检查最低位；
2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器；
3、把寄存器的内容右移一位（朝低位），用0填补
4、如果最低位为0：重复第3步（再次移位）
   如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或；
5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；
6、重复步骤2到步骤5，进行下一步8位数据的处理；
7、最后得到的CRC寄存器即为CRC码；
8、将CRC结果放入信息帧时，将高低位交换，低位在前。称此寄存器为CRC寄存器；
使用说明
将传感器按接线方法中的说明接线，然后置于欲测量负氧离子浓度的位置，打开电源和采集仪开关，即可获取测量点负氧离子浓度。
注意事项
1、请检查包装是否完好，并核对产品型号是否与选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系；
4、不得在传感器直连的台面进行焊接，以免烧坏传感器，如果需要进行焊接，请将传感器拆下；
5、传感器的线缆线长度不要随意增减，易造成补偿的失准；
6、接线的时候切勿直接将220V或380V接入传感器的输入线，会造成传感器的烧坏；
7、请勿拉拽电缆线，否则易造成内部接线短路；
8、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；
9、请保存好检定证书和合格证，维修时随同产品一同返回。
故障排除
1、模拟输出时，示数值明显偏大/偏小。请检查传感器进气口滤网是否有灰尘等污垢，将滤网拆卸洗净重新装上，并扫除进气口内的灰尘等污垢；
2、模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固；
3、电缆线和弹性体间的电阻小于200M,则传感器内部被击穿；
4、若不是上述原因，请与厂家联系。
选型表

编号	供电方式	输出信号	说明
S-CGFY-			负氧离子传感器
	12V-		12V供电
	24V-		24V供电
	YV-		其他供电方式
		V	0-5V
		A1	4-20mA
		A2	0-20mA
		W1-	RS232
		W2-	RS485
		TL-	TTL
		X-	其它
例如：S-CGFY01-12V-A1:负氧离子传感器（变送器） 12V供电，4-20mA电流信号输出
