工作原理

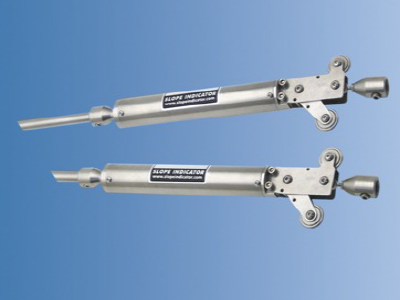

测斜管安装在垂直的钻孔中,该钻孔穿 过地下可能发生位移运动的地区。传感 器固定在测斜管内,并跨越位移活动地 区、当地层发生位移时,测斜管产生位 移,从而引起安装在管内的传感器发生 倾斜。倾斜的位移以毫米显示。
应用范围:
监测支撑深基坑的隔墙的变形;
监测由隧道建筑物引起的地面位移
监测筑堤和挡土墙的变形;
监测大坝、公路和铁路上方的滑坡地区的倾斜危害、以便早期预警。
传感器技术参数
测斜管安装在垂直的钻孔中,该钻孔穿 过地下可能发生位移运动的地区。传感 器固定在测斜管内,并跨越位移活动地 区、当地层发生位移时,测斜管产生位 移,从而引起安装在管内的传感器发生 倾斜。倾斜的位移以毫米显示。
应用范围:
监测支撑深基坑的隔墙的变形;
监测由隧道建筑物引起的地面位移
监测筑堤和挡土墙的变形;
监测大坝、公路和铁路上方的滑坡地区的倾斜危害、以便早期预警。
传感器技术参数
技术指标 | 技术参数 |
量程 | ±10° |
分辨率 | 9秒或0.04mm/m |
供电 | DC12V |
重复性 | ±22秒或±0.1 mm/m |
最大标距 | 3米 |
测斜管尺寸 | 70或85 mm直径测斜管 |
外壳 | 材质不锈钢,直径38mm |
防水 | 2750Kpa |
信号电缆 | 七芯屏蔽电缆,聚安脂护套 |
