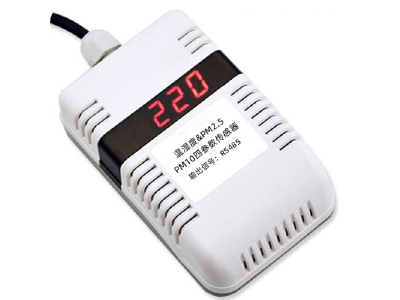

空气温湿度、PM2.5、PM10四参数传感器采用进口数字式温湿度传感器和利用激光散射原理的PM2.5传感器,对空气中存在的粉尘颗粒物进行探测,最小可以检测到1.0微米的颗粒,具有良好的一致性和稳定性。生产时已经过精细的标定,标定数据存储在内部存储器中。传感器具有数字式输出,可完全互转的特点,不需要经过复杂的校验、标定过程,测量精度、线性度、重复性、互转性、一致性等方面出类拔萃,设计有温补电路,可在不同环境温度下使用,适用于各类需要测定温湿度和PM2.5、PM10浓度的领域。
测量参数:温度,湿度,PM2.5,PM10
单 位:℃,%RH,μg/m3,μg/m3
检测范围:-30℃~70℃,0~100%RH,0~1000μg/m3,0~1000μg/m3
分 辨 率:0.1℃,0.1%RH,1μg/m3,1μg/m3
精 度:±3%F•S(25℃)
输出信号:RS485(标准Modbus-RTU协议,设备默认地址:01)
供电电压:7~24V DC
工作温度:-30℃~50℃
储存温度:-40℃~60℃
工作湿度:15~80%RH(无凝结)
温度漂移:0.2%F•S/℃
平均电流:50mA@7V;35mA@12V;20mA@24V
稳 定 性:≤2%F•S
重 复 性:≤1%F•S
预热时间:3min
响应时间:<90s
RS485信号(默认地址01):
标准Modbus-RTU协议,波特率:9600;校验位:无;数据位:8;停止位:1
修改地址
例如:将地址为1的传感器改地址为2,主机→从机
若传感器接收正确,数据按原路返回。
备注:如果忘记传感器的原地址,可以使用广播地址0XFE代替,使用0XFE时主机只能接一个从机,且返回地址仍为原地址,可以作为地址查询的方法。
查询数据
查询传感器(地址为1)的数据(温度,湿度,PM2.5,PM10),主机→从机
若传感器接收正确,返回以下数据,从机→主机
测量参数:温度,湿度,PM2.5,PM10
单 位:℃,%RH,μg/m3,μg/m3
检测范围:-30℃~70℃,0~100%RH,0~1000μg/m3,0~1000μg/m3
分 辨 率:0.1℃,0.1%RH,1μg/m3,1μg/m3
精 度:±3%F•S(25℃)
输出信号:RS485(标准Modbus-RTU协议,设备默认地址:01)
供电电压:7~24V DC
工作温度:-30℃~50℃
储存温度:-40℃~60℃
工作湿度:15~80%RH(无凝结)
温度漂移:0.2%F•S/℃
平均电流:50mA@7V;35mA@12V;20mA@24V
稳 定 性:≤2%F•S
重 复 性:≤1%F•S
预热时间:3min
响应时间:<90s
RS485信号(默认地址01):
标准Modbus-RTU协议,波特率:9600;校验位:无;数据位:8;停止位:1
修改地址
例如:将地址为1的传感器改地址为2,主机→从机
原地址 | 功能码 | 起始寄存器高 | 起始寄存器低 | 起始地址高 | 起始地址低 | CRC16低 | CRC16高 |
0X01 | 0X06 | 0X00 | 0X30 | 0X00 | 0X02 | 0X08 | 0X04 |
若传感器接收正确,数据按原路返回。
备注:如果忘记传感器的原地址,可以使用广播地址0XFE代替,使用0XFE时主机只能接一个从机,且返回地址仍为原地址,可以作为地址查询的方法。
查询数据
查询传感器(地址为1)的数据(温度,湿度,PM2.5,PM10),主机→从机
地址 | 功能码 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器长度高 | 寄存器长度低 | CRC16低 | CRC16高 |
0X01 | 0X03 | 0X00 | 0X00 | 0X00 | 0X04 | 0X44 | 0X09 |
若传感器接收正确,返回以下数据,从机→主机
地址 | 0X01 | |
功能码 | 0X03 | |
数据长度 | 0X08 | |
寄存器0数据0 | 0X00 | 空气温度:3.5℃ |
寄存器0数据1 | 0X23 | |
寄存器1数据0 | 0X01 | 空气湿度:35.6%RH |
寄存器1数据1 | 0X64 | |
寄存器2数据0 | 0X00 | PM2.5:58μg/m3 |
寄存器2数据1 | 0X3A | |
寄存器3数据0 | 0X00 | PM10:88μg/m3 |
寄存器3数据1 | 0X58 | |
CRC16低 | 0XD6 | |
CRC16高 | 0XFB |
