技术参数
测量参数:噪音
单 位:dB
频率范围:20Hz~12.5KHz
频率计权:A(计权)
精 度:±5dB
分 辨 率:0.1dB
检测范围:30~130dB
输出信号:A:电压信号(0~2V,0~5V,0~10V三者选一)
B:4~20mA(电流环)
C:RS485(标准Modbus-RTU协议,设备默认地址:01)
供电电压:5~24V(当输出信号为RS485,0~2V时)
12~24V(当输出信号为0~5V,0~10V,4~20mA时)
工作温度:-20℃~60℃
储存温度:-40℃~60℃
工作湿度:15~80%RH(无凝结)
稳 定 性:≤2% F•S
重 复 性:≤1% F•S
电流信号的阻抗要求
测量参数:噪音
单 位:dB
频率范围:20Hz~12.5KHz
频率计权:A(计权)
精 度:±5dB
分 辨 率:0.1dB
检测范围:30~130dB
输出信号:A:电压信号(0~2V,0~5V,0~10V三者选一)
B:4~20mA(电流环)
C:RS485(标准Modbus-RTU协议,设备默认地址:01)
供电电压:5~24V(当输出信号为RS485,0~2V时)
12~24V(当输出信号为0~5V,0~10V,4~20mA时)
工作温度:-20℃~60℃
储存温度:-40℃~60℃
工作湿度:15~80%RH(无凝结)
稳 定 性:≤2% F•S
重 复 性:≤1% F•S
电流信号的阻抗要求
供电电压 | 9V | 12V | 20V | 24V |
最大阻抗 | 125Ω | 250Ω | 500Ω | >500Ω |
C:噪声,单位:dB;
V:采集器采集到的电压值,单位:V;
A:采集器采集到的电流值,单位:mA;
RS485信号(默认地址01):
标准Modbus-RTU协议,波特率:9600;校验位:无;数据位:8;停止位:1
修改地址
例如:将地址为1的传感器改地址为2,主机→从机
若传感器接收正确,数据按原路返回。
备注:如果忘记传感器的原地址,可以使用广播地址0XFE代替,使用0XFE时主机只能接一个从机,且返回地址仍为原地址,可以作为地址查询的方法。
查询数据
查询传感器(地址为1)的数据(噪声),主机→从机
若传感器接收正确,返回以下数据,从机→主机
V:采集器采集到的电压值,单位:V;
A:采集器采集到的电流值,单位:mA;
输出信号 | 数据转换方法 | |
电压信号 | 0~2V DC | C=50*V+30 |
0~5V DC | C=20*V+30 | |
0~10V DC | C=10*V+30 | |
电流信号 | 4~20mA | C=6.25*A+5 |
RS485信号(默认地址01):
标准Modbus-RTU协议,波特率:9600;校验位:无;数据位:8;停止位:1
修改地址
例如:将地址为1的传感器改地址为2,主机→从机
原地址 | 功能码 | 起始寄存器高 | 起始寄存器低 | 起始地址高 | 起始地址低 | CRC16低 | CRC16高 |
0X01 | 0X06 | 0X00 | 0X30 | 0X00 | 0X02 | 0X08 | 0X04 |
若传感器接收正确,数据按原路返回。
备注:如果忘记传感器的原地址,可以使用广播地址0XFE代替,使用0XFE时主机只能接一个从机,且返回地址仍为原地址,可以作为地址查询的方法。
查询数据
查询传感器(地址为1)的数据(噪声),主机→从机
地址 | 功能码 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器长度高 | 寄存器长度低 | CRC16低 | CRC16高 |
0X01 | 0X03 | 0X00 | 0X00 | 0X00 | 0X01 | 0X84 | 0X0A |
若传感器接收正确,返回以下数据,从机→主机
地址 | 功能码 | 数据长度 | 寄存器0数据高 | 寄存器0数据低 | CRC16低 | CRC16高 |
0X01 | 0X03 | 0X02 | 0X04 | 0XD2 | 0X3A | 0XD9 |
噪声:123.4 dB |

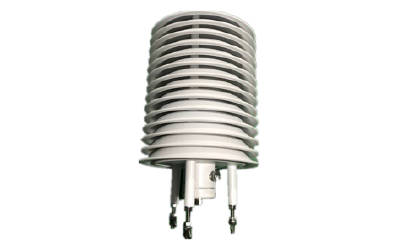

S-LTHJ百叶箱型温湿度、气压传感器
