脉冲RS485雨量传感器支持转换开关量

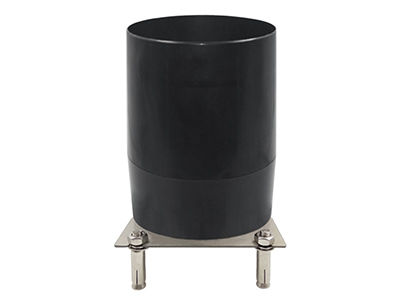

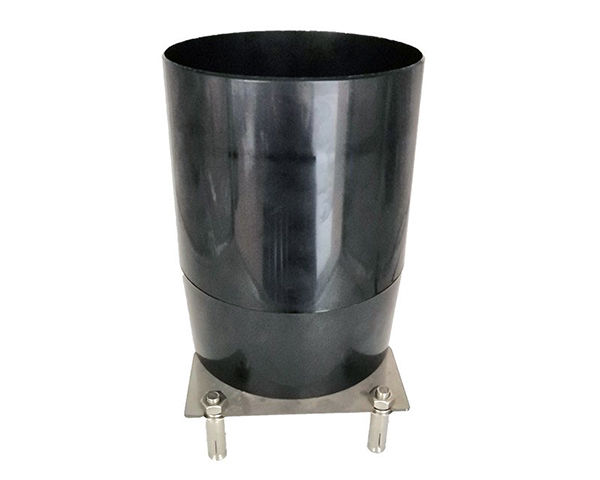

欣仰邦雨量传感器，外型小巧轻便，便于携带和组装，用于测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。可用于气象台（站）、水文站、农林、国防、野外测报站等有关部门，配合我公司自主研发生产的雨量记录仪来测量降水量、降水强度、降水时间等。其中，设备还具备24小时数据自动清零；手动清零；历史数据记录功能，可为防洪、供水调度、电站水库水情管理提供原始数据。
主要参数

参数	技术指标
测量范围	≤30mm/min
测量精度	0.2mm
响应时间	小于2秒
波特率	2400/4800/9600
通讯端口	RS485
供电电源	12V-24V DC
耗电	<1W
运行温度	-30-80℃
工作湿度环境	0-100%RH（15-95%RH）



系统框架图

硬件连接
设备安装前检查
安装设备前请检查设备清单：

名称	数量
雨量传感器	1台
12V防水电源	1台（选配）
膨胀螺丝	4个
铁片	2个
螺帽螺丝	4个
USB转485	1台（选配）
保修卡/合格证	1份

接线方式

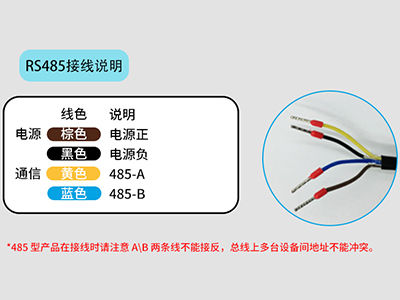

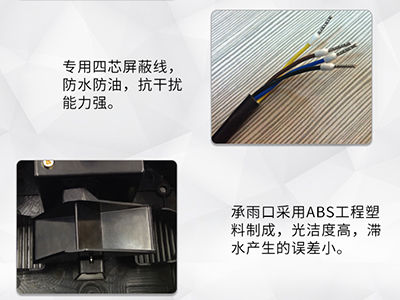

	线色	说明
电源	棕色	电源正
	黑色	电源负
通信	黄色	485A
	蓝色	485B

出厂默认提供0.6米长线材 ，客户可根据需要按需延长线材或者顺次接线。
安装方式

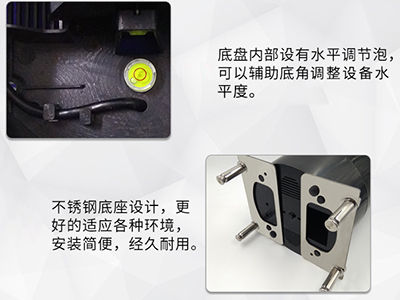

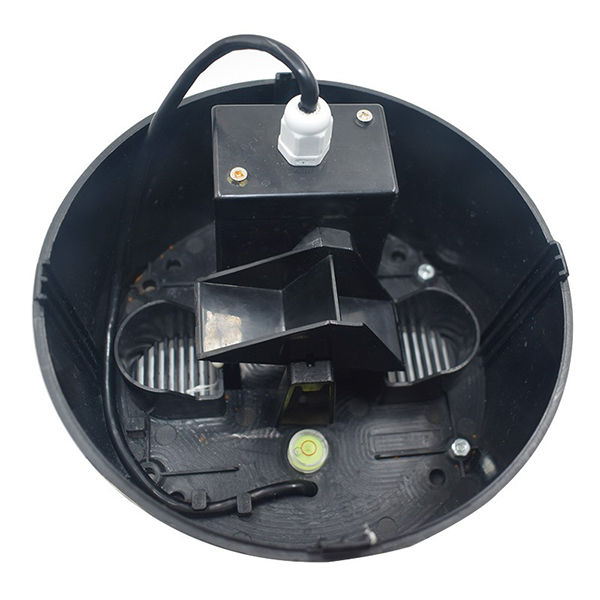

先用4个螺帽螺丝将铁板固定在传感器下，再在铁板底座下部平均分布有四个固定铁片的螺丝孔，使用膨胀螺丝，通过螺丝孔，将传感器固定到需要安装的位置；并观察水平泡（黄色的）的位置，将底座紧紧固定在事先砌好的平台上，使整套仪器保持在最佳水平度，确保雨量数据的准确性。
注：设备固定的位置，可以使用膨胀螺丝。
2.2.1固定方式

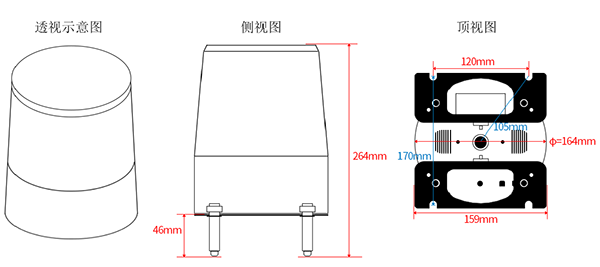

传感器尺寸如下图所示：















上图是传感器相应位置的尺寸图，您可根据尺寸，合理安装传感器。
通信协议
通讯基本参数

参数	内容
编码	8 位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校准	CRC冗长循环码
波特率	2400bps/4800bps/9600 bps 可设,出厂默认为 9600bps
编码	8 位二进制


数据帧格式定义
采用 Modbus-RTU 通询规约，格式如下：
初始结构>=4字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验= 16位 CRC 码
结束结构>=4字节的时间
地址码：为变送器的地址，在通询网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能提示，本变送器只用到功能码 0x03（读取存器数据）。
数据区：数据区是具体通询数区，注意 16bits 数据高字节在前
CRC 码：二字节的校验码。
问询帧

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

应答帧

地址码	功能码	有效字节数	数据一区	第二数据区	第N数据区
1字节	1字节	1字节	2字节	2字节	2字节

寄存器地址

寄存器地址	PLC组态地址	内容	操作
0100H	40101	设备地址(0-252)	读写
0101H	40102	波特率(2400/4800/9600)	读写
0105H	40106	读取历史累计雨量（单位0.1mm）	只读
0108H	40109	雨量清初指令	读写
0109H	4010A	读取日平均雨量（单位0.1mm）	只读

注：寄存器地址105H和109H都可以读取雨量数据。105H读取历史累计数据，只有断电才可以清零；109H是读取日平均的数据，24小时后，数据会自动清零。
通讯协议示例以及解释
读取设备地址0x01的历史累计雨量值
问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x01,0x05	0x00,0x01	0x95	0xF7


应答帧

地址码	功能码	有效字节数	雨量值	校验码 低位	校验码 高位
0x01	0x03	0x02	0x00 0x17	0xFC	0x44

雨量：
0017 H(十六进制)=23=>雨量=2.3mm
读取设备地址0x01的日平均雨量值
问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x03	0x01,0x09	0x00,0x01	0x55	0xF4

    应答帧

地址码	功能码	有效字节数	雨量值	校验码 低位	校验码 高位
0x01	0x03	0x02	0x00 0x17	0xFC	0x44




雨量：
0017 H(十六进制)=23=>雨量=2.3mm

设备地址0x01雨量清除指令
问询帧

地址码	功能码	起始地址	数据长度	校验码低位	校验码高位
0x01	0x06	0x01,0x08	0x00,0x01	0xC8	0x34

应答帧

地址码	功能码	有效字节数	雨量值	校验码 低位	校验码 高位
0x01	0x06	0x02	0x00 0x01	0xFC	0x44

注意事项
 请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符；如有问题请尽快与我公司联系。
 使用前请确认：电源输出电压是否正确；电源的正、负与产品的正、负接线方式；并详细阅读产品说明书或咨询我公司。接线发生任何错误都会使变送器发生不可逆转的损坏。
