环保环境监测

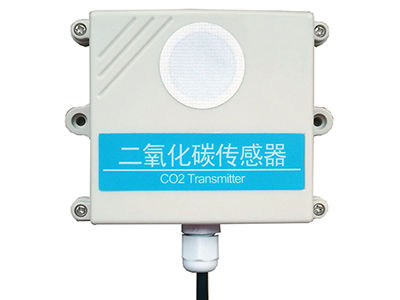

二氧化碳气体CO2传感器在线实时监测

关键词:
供电电源:12-24V DC
CO2测量范围:5000ppm/1%/3%/65%/100%可选
平均电流:<85mA
CO2精度:±(50ppm+3%读数) (25℃)
非线性:<1%F•S
预热时间:见探头选型表格
输出信号:RS485标准Modbus
产品简介
    二氧化碳气体传感器广泛适用于农业大棚,花卉培养等需要CO2及温湿度监测的场合。传感器内输入电源,感应探头,信号输出三部分完全隔离。安全可靠,外观美观,安装方便。
功能特点
二氧化碳气体传感器采用高灵敏度的气体检测探头,信号稳定,精度高。具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
主要参数

参数名称 参数内容
供电电源 12-24V DC
CO2测量范围 5000ppm/1%/3%/65%/100%可选
平均电流 <85mA
CO2精度 ±(50ppm+3%读数) (25℃)
非线性 <1%F·S
预热时间 见探头选型表格
输出信号 RS485标准Modbus
耗电 ≤1W(@12V DC 25℃)
设备工作温度 -10°C-50°C
设备工作湿度 0-95%RH (无凝结)
工作压力范围 0.9-1.1atm
质保期 整机2年(探头质保1年)
响应时间 见探头选型表格
探头参数与选型
型号 量程 精度 是否抗高湿 预热时间 响应时间
5KN 5000ppm ±(50ppm+5%) × <120S <30S
5KW 5000ppm ±(50ppm+5%) <60S <15S
1BW 1% ±(50ppm+5%) <60S <15S
3BW 3% ±(50ppm+5%) <60S <15S
65B 65% ±(50ppm+5%) × <30S <15S
100B 100% ±(50ppm+5%) × <30S <15S
自动校准功能
    本传感器使用的NDIR红外测量方式来测量CO2传感器,由于该方式测量比较精密,因此本传感器具有独特的自动校准功能,自动校准功能的工作原理为自动统计24小时内气体变化,以CO2浓度最低点认为近似是400ppm辅助进行自动校准。
    可以用于自动校准的环境:具有气体流通性的环境:室外、办公室、工厂、仓库,养殖场等环境。
    不可以使用自动校准的环境:密闭长时间高浓度二氧化碳且没有空气流通的环境:大棚、菌菇房等种植环境。
    对于5KW、1BW、3BW三种具有抗高湿的探头内部出厂已经关闭自动校准功能,其他版本探头出厂默认开启自动校准功能。在条件允许的情况下开启自动校准有助于维护长时间产品稳定性。自动校准的关闭与打开可以通过modbus指令控制,详情见附录文档“CO2传感器自动校准功能”。
系统框架图
    本传感器可以连接单独使用,首先使用12V直流电源供电,设备可以直接连接带有485接口的PLC,可以通过485接口芯片连接单片机。通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。同时使用USB转485即可与电脑连接,使用我公司提供的传感器配置工具进行配置和测试。
    本产品也可以多个传感器组合在一条485总线使用,在进行485总线组合时请遵守“485总线现场接线守则”(见附录)。理论上一条总线可以接16个以上的485传感器,如果需要接更多的485传感器,可以使用485中继器扩充更多的485设备,另一端接入带有485接口的PLC、通过485接口芯片连接单片机,或者使用USB转485即可与电脑连接,使用我公司提供的传感器配置工具进行配置和测试。
硬件连接
设备安装前检查
安装设备前请检查设备清单:

名称 数量
高精度传感器 1台
12V防水电源 1台(选配)
USB转485设备 1台(选配)
保修卡/合格证 1份
接口说明
宽电压电源输入12-24V均可。485信号线接线时注意 A/B 两条线不能接反,总线上多台设备间地址不能冲突。

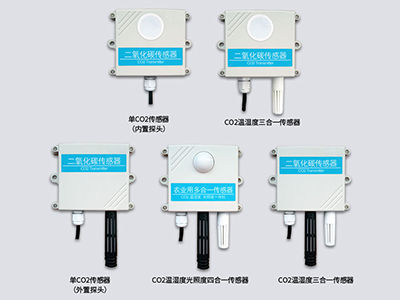

内置探头

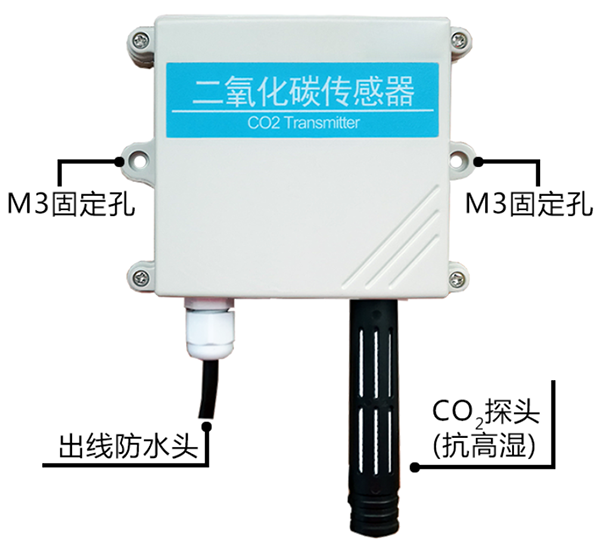

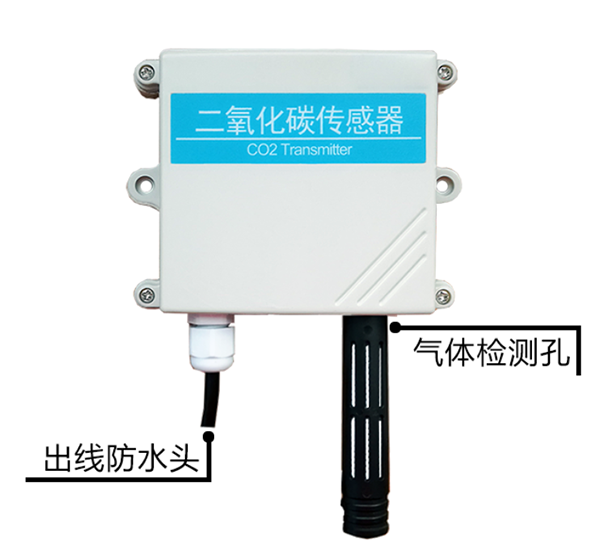

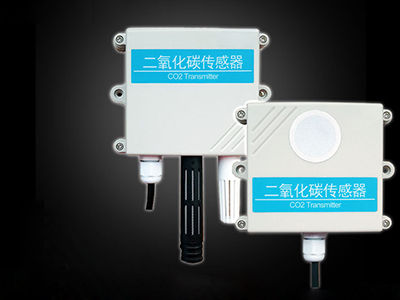

外置探头
  线色 说明
电源 棕色 电源正(12-24V DC)
黑色 电源负
通信 黄(灰)色色色 485-A
蓝色 485-B

注意事项:请注意不要接错线序,错误的接线会导致设备烧毁。
    出厂默认提供0.6米长线材 ,客户可根据需要按需延长线材或者顺次接线。
    注意在某些出厂批次中可能提供的线序中没有黄色线,此时灰色线等价替换黄色线作用。

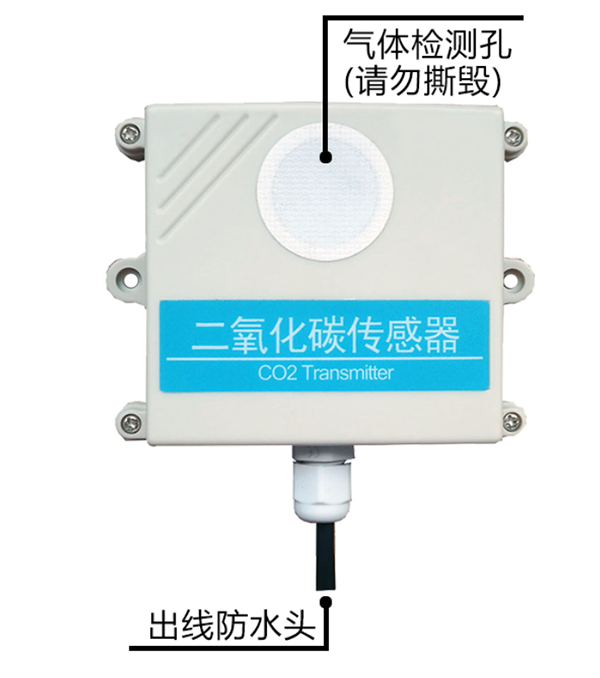

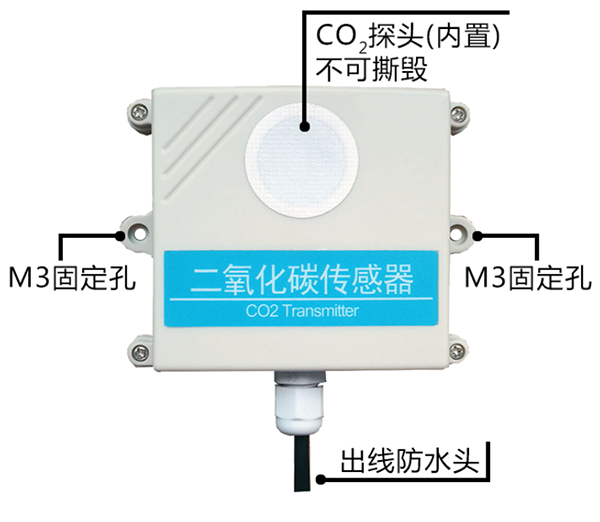

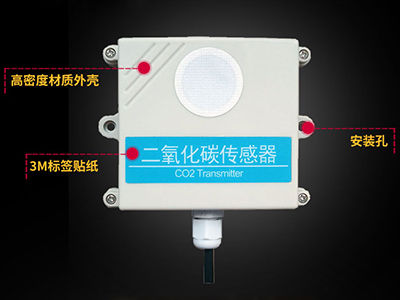

气体检测孔
    气体探测孔处使用高分子气体膜隔离,此膜透气不透水,可以起到气体渗透但是隔绝水分的作用,请勿破坏此膜,否则影响产品的寿命。
安装说明
需将传感器安置在避风避雨的环境中,90度垂直于地面壁挂,保持将传感器透气孔朝向正下方,防止进水。

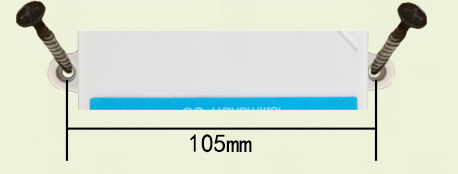

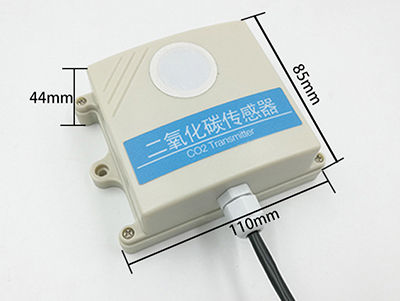

    壁挂王子壳为壁挂式安装,安装孔位于设备两侧中部位置,安装孔径小于4mm,孔距105mm,可使用3mm的自攻螺丝安装
    本产品为点型扩散性气体检测装置,顾名思义本产品只能检测探头位置的气体浓度,请将产品安置在通风良好位置,不要安装在角落中,这样会导致传感器响应速度变慢甚至影响读数准确性。
配置软件安装及使用
我司提供配套的“传感器监控软件”,可以方便的使用电脑读取传感器的参数,同时灵活的修改传感器的设备ID和地址。
传感器接入电脑
将传感器通过USB转485正确的连接电脑并提供供电后,可以在电脑中看到正确的COM口(“我的电脑—属性—设备管理器—端口”里面查看 COM 端口)。
如上图所示,此时您的串口号为COM10,请记住这个串口,需要在传感器监控软件中填入这个串口号。
如果在设备管理器中没有发现COM口,则意味您没有插入USB转485或者没有正确安装驱动,请联系技术人员取得帮助。
传感器监控软件的使用
配置界面如图所示,首先根据3.1章节的方法获取到串口号并选择正确的串口,然后单击自动获取当前波特率和地址即可自动探测到当前485总线上的所有设备和波特率。请注意,使用软件自动获取时需要保证485总线上只有一个传感器。

然后单击连接设备后即可实时获取传感器数据信息。
如果您的设备是气体浓度传感器,则请在传感器类型处选择“气体浓度传感器”,甲醛传感器选择“甲醛变送器”,模拟量变送器选择“模拟量变送模块”,大气压传感器选择“大气压力传感器”,光照度传感器选择“光照度20W”,氧气传感器选择“氧气变送器”,其他的传感器均选择默认的“无其他传感器”。
修改波特率和设备ID
在断开设备的情况下点击通信设置中的设备波特率和设置地址即可完成相关的设置,请注意设置过后请重启设备,然后“自动获取当前的波特率和地址”后可以发现地址和波特率已经改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址,您可以参见附录“如何使用modbus指令修改波特率和地址”。
通信协议
通讯基本参数

参数 内容
编码 8位二进制
数据位 8位
奇偶校验位
停止位 1位
错误校验 CRC(冗余循环码)
波特率 2400bps/4800bps/9600bps可设出厂默认为 9600bps
数据帧格式定义
采用 Modbus-RTU 通讯规约,格式如下:
初始结构>=4字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验= 16位 CRC 码
结束结构>=4字节的时间
地址码:为变送器的地址,在通讯网络中是唯一的(出厂默认0x01)。
功能码:主机所发指令功能提示,本变送器只用到功能码 0x03(读取存器数据)。
数据区:数据区是具体通讯数区,注意 16bits 数据高字节在前
CRC 码:二字节的校验码。
问询帧

地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位
1字节 1字节 2字节 2字节 1字节 1字节
应答帧
地址码 功能码 有效字节数 数据一区 第二数据区 第N数据区
1字节 1字节 1字节 2字节 2字节 2字节
寄存器地址
寄存器地址 PLC组态地址 内容 操作
0000H 40001 湿度(单位0.1%RH) 只读
0001H 40002 温度(单位0.1℃) 只读
0005H 40006 CO2浓度(单位1ppm) 只读
0100H 40101 设备地址(0-252) 读写
0101H 40102 波特率(2400/4800/9600) 读写
通讯协议示例以及解释
    读取设备地址0x01的CO2值
    问询帧

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00,0x05 0x00,0x01 0x94 0x0B
    应答帧(例如读到CO2值为451ppm)
地址码 功能码 有效字节数 CO2值 校验码
低位
校验码
高位
0x01 0x03 0x02 0x01 0xC3 0x78 0x35
CO2:
01C3 H(十六进制)=451=>CO2=451ppm
读取设备地址0x01的温湿度值
问询帧

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00,0x00 0x00,0x02 0xC4 0x0B
应答帧
地址码 功能码 有效字节数 湿度值 温度值 校验码
低位
校验码
高位
0x01 0x03 0x04 0x00
0xFE
0x00
0xAF
0xDB 0xBF
温度:
00AF H(十六进制)=175=>温度=17.5℃
湿度:
00FE H(十六进制)=254=>湿度=25.4%RH
读取设备地址0x01温湿度、CO2浓度值
问询帧

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位
0x01 0x03 0x00,0x00 0x00,0x06 0xc5 0xc8
应答帧
地址码 功能码 有效字节数 湿度值 温度值
0x01 0x03 0x0C 0x03
0x14
0x01
0x1B
6个无用字节 CO2值 校验码
低位
校验码
高位
0x00… 0x01 0xC3 0x50 0x3B
温度:
011B H(十六进制)=283=>温度=28.3℃
湿度:
0314 H(十六进制)=788=>湿度=78.8%RH
CO2:
01C3 H(十六进制)=451=>CO2=451ppm
