产品简介

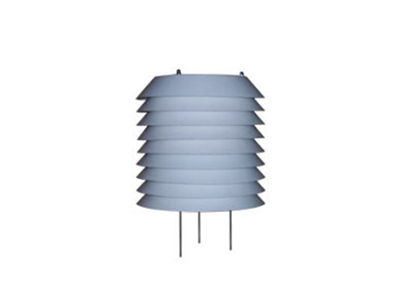

PM2.5、PM10、一体化传感器采用激光散射原理，可灵敏检测环境中的PM2.5和PM10浓度，使用进口激光器与感光部件，数据稳定可靠；内置风扇，集成度高;可根据需要改变传感器的供电电压以及输出的信号种类。

技术参数
1、测量范围：
PM2.5: 0.0-999.9μg/m3
PM10 : 0.0-1999.9μg/m3
2、相对误差：
PM2.5、PM10：±15%和±10μg/m3的最大误差（25℃,50%RH）
3、最小检测粒子：
0.3μm直径
4、供电方式：
             □ DC 12V
          □ DC 24V
          □ 其他
5、输出形式：
          □ RS485
          □ 其他
6、仪器线长：
□ 标配：2.5米

其他

7、负载电阻：
电压型：RL≥1K
电流型：RL≤300Ω
8、使用环境温度：
-20℃～+60℃
9、使用环境湿度：
0～70%
10、产品功耗：
350 mW（单独传感器与采集仪连接）

接线方法
1、若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。
2、若单独购买变送器，变送器配套线线序为：

线颜色	输出信号
线颜色		通讯型
红色		电源正
黑（绿）色		电源地
黄色		A+/TX
蓝色		B-/RX

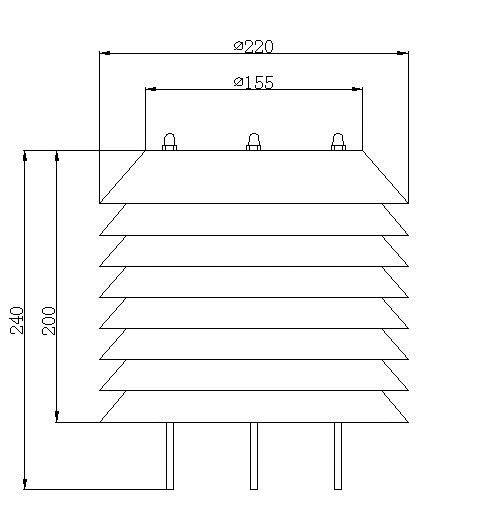

结构尺寸

MODBUS-RTU通讯协议
1、协议说明：
客户购买单独传感器，且用RS485信号输出时，传感器才会遵循此协议
2、串口格式
数据位 8位
停止位 1位
校验位无
波特率 9600 两次通信间隔至少1000ms以上
3、通讯格式
【1】写入设备地址
发送： 00 10 Adress CRC（5个字节）
返回： 00 10 CRC   （4个字节）
说明： 1.读写地址命令的地址位必须是00。
              2. Adress为1个字节，范围为1-255.
例如：发送00 10 01 BD C0
返回00 10 00 7C
【2】读取设备地址
发送： 00 20 CRC （4个字节）
返回： 00 20 Adress CRC     （5个字节）
说明： Adress为1个字节，范围为1-255
例如：发送 00 20 00 68
返回 00 20 01 A9 C0
【3】读取实时数据
发送：Adress 03 00 00 00 02 CRC
说明：如下图所示

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00 00	起始地址
00 02	读取点数
CRC	CRC校验码	前低后高

返回：Adress 03 04 XX XX YY YY CRC
说明：如下图所示

代码	功能定义	备注
Adress	站号（地址）
03	功能码
04	读单元字节
XX XX	PM2.5数据	前高后低,十六进制
YY YY	PM10数据	前高后低,十六进制
CRC	CRC校验码	前低后高

计算CRC码的步骤：
1、预置16位寄存器为十六进制FFFF（即全为1）。称此寄存器为CRC寄存器；
2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器；
3、把寄存器的内容右移一位（朝低位），用0填补最高位，检查最低位；
4、如果最低位为0：重复第3步（再次移位）
   如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或；
5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；
6、重复步骤2到步骤5，进行下一步8位数据的处理；
7、最后得到的CRC寄存器即为CRC码；
8、将CRC结果放入信息帧时，将高低位交换，低位在前。

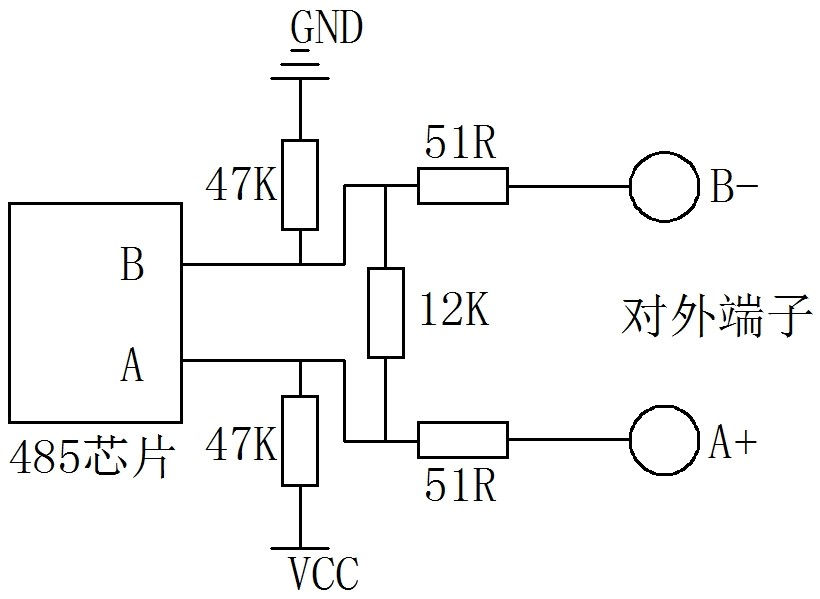

RS485电路

使用方法
将传感器按接线方法中的说明接线，然后将传感器探头置于欲测位置，打开电源和采集仪开关，即可获取测量点粉尘。

安装方法
1、必须垂直安装；
2、远离人工气流如风扇，如当用于空气清新机时，风扇的前方和后方都不能安装，可任选外壳一侧安装，但外壳上要保留通风口以保证外部气流可以流进来；
3、注意安装时要避免粘性粒子如油类或柳絮等进入模块，当这种粒子粘在光学部件上将会产生故障；
4、当模块受潮湿将会影响它的正常功能，因此应避免受潮。
注意事项
1、请检查包装是否完好，并核对产品型号是否与选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系；
4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；
5、请保存好检定证书和合格证，维修时随同产品一同返回。
故障排除

模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固，电源电压是否正常；
若不是上述原因，请与厂家联系。

选型表

编号	供电方式	输出信号	说明
PM2.5PM10			PM2.5、PM10、一体化传感器
	12V-		12V供电
	24V-		24V供电
		W2	RS485
例如：PM2.5、PM10-12V-W2: PM2.5、PM10一体化传感器，12V供电，RS485信号输出
