S-GARD 反射辐射传感器

产品简介

S-GARD 反射辐射传感器采用热电感应原理，与各种辐射记录仪或辐射电流表配合使用，能够精确地测量太阳的总辐射、反射辐射、散射辐射、红外辐射、可见光、紫外辐射、长波辐射等。


 该表核心感应元件，采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。 双层玻璃罩是为了减少空气对流对辐射表的影响，內罩是为了截断外罩本身的红外辐射而设的。

用途

该表用来测量光谱范围为0.3-3μm的太阳总辐射，也可用来测量入射到斜面上的太阳辐射，如感应面向下可测量反射辐射，如加遮光环可测量散射辐射。因此，它可广泛应用于太阳能利用、气象、农业、建筑材料老化及大气污染等部门做太阳辐射能量的测量。

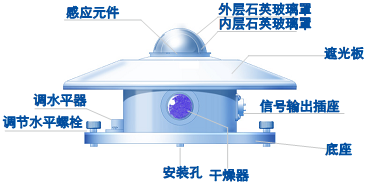

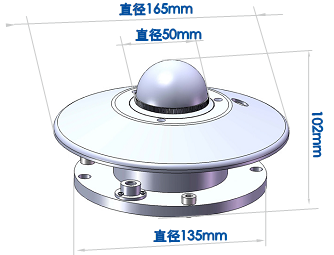

外形结构图

反射辐射功能示意图

产品维护

●不准拆迁或松动滤光罩，以免影响测量精度。开启或盖上金属盖特别小心，因为滤光罩贵重且易碎。滤光罩要保持光洁，经常用软布或毛皮擦试；

●滤光罩内不能进水，罩内也不应有水汽凝结物。要经常检查干燥器内干燥剂是否变潮（由蓝色变成红色或白色），否则要及时更换或将干燥剂拿到烘箱内烤干使其变回蓝色再使用；

●反射辐射传感器防水性能较好，一般短时间或降水较小时可以不加盖。但降大雨（雪、冰等）或较长时间的雨量，为保护辐射表，观测员就要据具体情况最好加盖，雨停后即把盖打开；

●反射辐射传感器使用两年以上，其灵敏度须由生产厂家或计量部门重新标定
