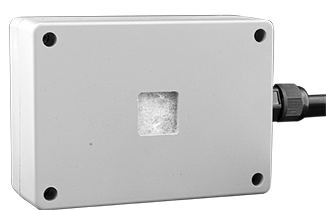

S-GDAP数字气压传感器

产品简介

S-GDAP数字气压传感器(变送器)采用进口大气压力传感器，测量精度高、稳定性好。配置的信号变送器采用先进的电路集成模块，可根据用户的不同需求将大气压力转换为相应的电压或电流信号。仪器体积小巧，安装方便且便携，性能可靠；采用专有线路，线性好，负载能力强，传输距离长，抗干扰能力强。可广泛应用于气象观测、环境控制、农业、工业等诸多领域


接线方法

1、若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

2、若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
		电流型	通讯型
红色		电源正	电源正
黑（绿）色		电源地	电源地
黄色		电流信号	A+/TX
蓝色			B-/RX

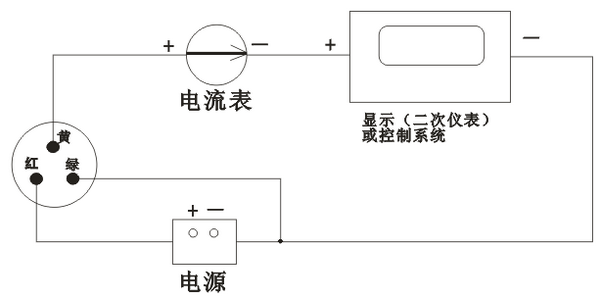

3、变送器电流两种输出接线方式：

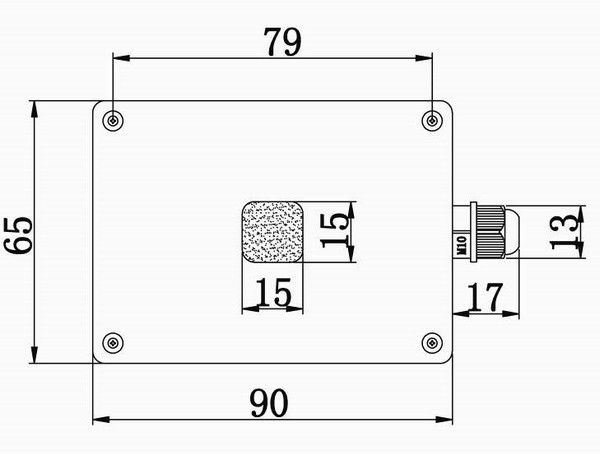

结构尺寸图

使用说明

将传感器按接线方法中的说明接线，然后置于欲测量大气压力的位置，打开电源和采集器开关，即可获取测量点大气压力。。
