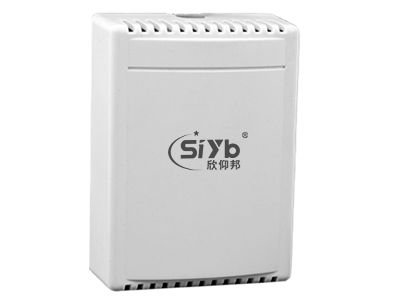

S-GHUM大气湿度传感器变送器

产品简介

　　S-GHUM大气湿度传感器采用高分子薄膜湿敏电容作为感应部件，具有测量精度高、稳定性好等特点。信号变送器采用先进的电路集成模块，可根据用户的不同需求将湿度转换为相应的电压或电流信号。仪器体积小巧，安装方便且便携，性能可靠;可广泛应用于气象观测、环境控制、农业、工厂等诸多领域。

技术参数

　　测量范围：0～100%RH

　　分 辨 率：0.1%RH

　　准 确 度：±5%RH

　　供电方式：DC 5V

　　DC 12V

　　DC 24V

　　其他

　　输出形式：电流：4～20mA

　　电压：0～5V

　　RS485

　　其他

　　仪器线长：标配：2.5米

　　其他

　　负载能力：电流型输出阻抗≤250Ω

　　电压型输出阻抗≥1KΩ

　　工作环境：温度-40℃～50℃

　　湿度≤100%RH

　　产品重量：传感器 140 g，带变送器 550 g

　　产品功耗：6 mW (电压型)

计算公式

　　电压型(0～5V输出)：

　　H=V/ 5 × 100%　　(H为测量湿度值(RH)，V为输出电压(V))

　　电流型(4～20mA输出)：

　　H= ( I-4 ) / 16 × 100%　　(H为测量湿度值(RH)，I为输出电流(mA))

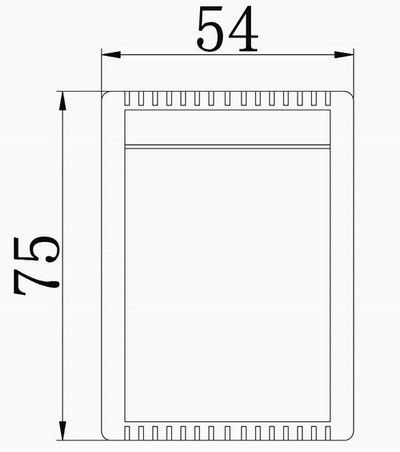

结构尺寸

接线方法

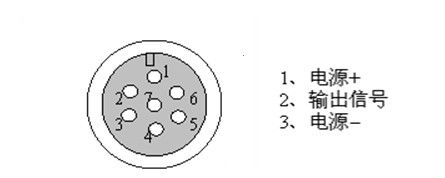

　　传感器底部有一个7芯航空插头，其针脚对应的管脚定义如图所示。


　　(1)若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

　　(2)若单独购买变送器，变送器配套线缆线序分别为：

线颜色	输出信号
	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX

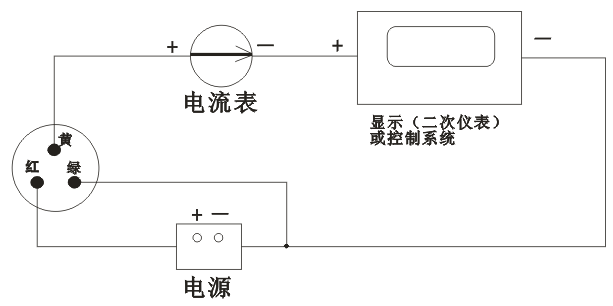

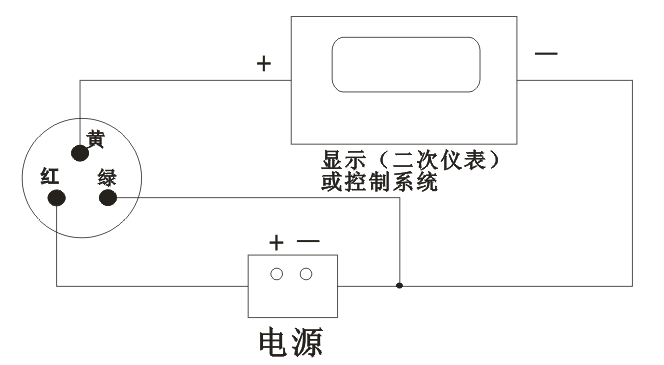

　　(3)变送器电压、电流两种输出接线方式：

MODBUS-RTU通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC     （5个字节）

返回： 00 10 CRC   （4个字节）

说明： 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节，范围为0-255.

例如：发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC     （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送：Adress 03 00 00 00 01 XX XX

说明：如下图所示：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00  00	起始地址
00  01	读取点数
XX XX	CRC校验码，前低后高

返回：Adress 03 02 XX XX XX XX

说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
02	读单元字节
XX  XX	数据（前高后低）	十六进制
XX  XX	CRC校验码

　　计算CRC码的步骤：

　　1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

　　2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器;

　　3、把寄存器的内容右移一位(朝低位)，用0填补最高位，检查最低位;

　　4、如果最低位为0：重复第3步(再次移位)

　　如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

　　5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理;

　　6、重复步骤2到步骤5，进行下一步8位数据的处理;

　　7、最后得到的CRC寄存器即为CRC码;

　　8、将CRC结果放入信息帧时，将高低位交换，低位在前。

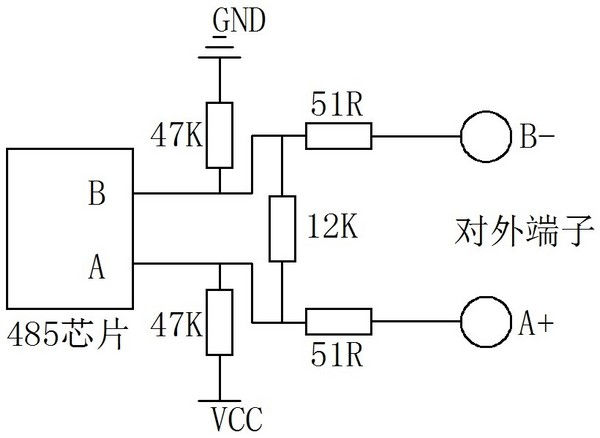

RS485电路

使用说明

　　将传感器按接线方法中的说明接线，然后将传感器置于欲测湿度位置，打开电源和采集器开关，即可获取测量点大气湿度。

注意事项

　　1、请检查包装是否完好，并核对产品型号是否与选型一致;

　　2、切勿带电接线，接线完毕检查无误后方可通电;

　　3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系;

　　4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品;

　　5、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除

　　1、模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集器无法正确获取信息。请检查接线是否正确、牢固;

　　2、若不是上述原因，请与厂家联系。

选型表

编号	供电 方式	输出 信号	说明
S-GHUM-			大气湿度传感器（变送器）
	5V-		5V供电
	12V-		12V供电
	24V-		24V供电
		V	0-5V
		A1	4-20mA
		W2	RS485
例如：S-GHUM-12V-A1:大气湿度传感器（变送器）12V供电，4-20mA输出

联系我们
厦门欣仰邦科技有限公司
全国统一服务热线： 0592-3564822
销售客服：0592-3564822   17850532774
售后服务：0592-3564822
传 真：0592-3564822
邮编：361000
网址：Https://www.xmsiyb.com
地址：厦门市海沧区沧虹路219号



附表
传感器输出电压与湿度的关系（非线性）

电压（mV）	湿度(%RH）	电压（mV）	湿度（%RH）	电压（mV）	湿度（%RH）	电压（mV）	湿度（%RH）
1032	0	1740	27	2422	53	3104	79
1084	2	1766	28	2448	54	3130	80
1111	3	1793	29	2475	55	3157	81
1137	4	1819	30	2501	56	3183	82
1163	5	1845	31	2527	57	3209	83
1189	6	1871	32	2553	58	3235	84
1216	7	1898	33	2580	59	3262	85
1242	8	1924	34	2606	60	3288	86
1268	9	1950	35	2632	61	3314	87
1294	10	1976	36	2658	62	3340	88
1321	11	2003	37	2684	63	3366	89
1347	12	2029	38	2711	64	3393	90
1373	13	2055	39	2737	65	3419	91
1399	14	2081	40	2763	66	3445	92
1425	15	2107	41	2789	67	3471	93
1452	16	2134	42	2816	68	3498	94
1478	17	2160	43	2842	69	3524	95
1504	18	2186	44	2868	70	3550	96
1530	19	2212	45	2894	71	3576	97
1557	20	2239	46	2921	72	3603	98
1583	21	2265	47	2947	73	3629	99
1609	22	2291	48	2973	74	3655	100
1635	23	2317	49	2999	75
1662	24	2344	50	3025	76
1688	25	2370	51	3052	77
1714	26	2396	52	3078	78
