环保环境监测

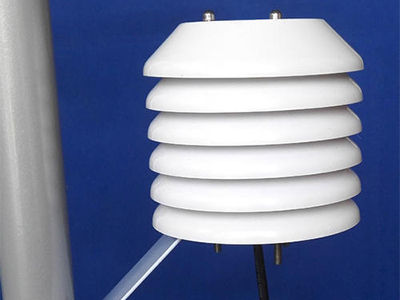

S-GLOL百叶箱照度一体化传感器

关键词:百叶箱照度合一一体化传感器,照度传感器
测量范围:0~200000Lux
准 确 度:±7%
分 辨 率:1Lux
负载电阻:电压型:RL≥1K
电流型:RL≤300Ω
工作温度:-50℃~80℃
相对湿度:0~100%

产品简介

  S-GLOL百叶箱照度一体化传感器是一款全数字化检测,高精度传感器,是由照度传感器、高精度数字温度、湿度集成,可准确、快速检测出照度、大气温度、大气湿度,内置信号处理单元能根据用户需求输出相应信号,高强度结构设计可在恶劣气候环境中准确检测,可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

技术参数

               温度          湿度

  测量范围: -50~100℃     0~100%RH

  准 确 度: ±0.3℃        ±5%RH

  分 辨 率: 0.1℃           0.1%RH

  照度

  测量范围: 0~200000Lux

  准 确 度: ±7%

  分 辨 率: 1Lux

  供电方式:DC 12V

  DC 24V

  其他

  输出形式:RS485

  其他

  负载电阻:电压型:RL≥1K

  电流型:RL≤300Ω

  工作温度:-50℃~80℃

  相对湿度:0~100%

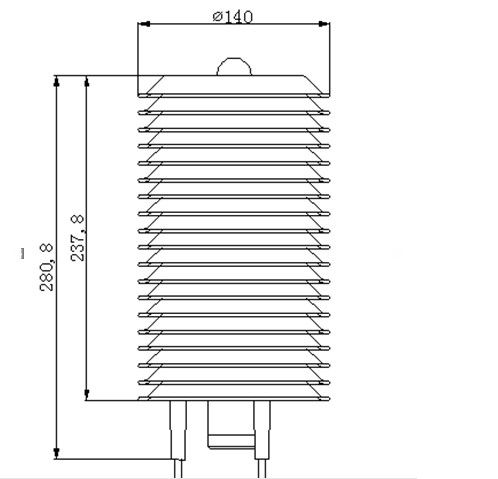

结构尺寸

接线方法

  (1)若配备本公司生产的气象站,直接使用传感器线将传感器与气象站上的相应接口相连即可。

  (2)若单独购买变送器(RS485输出),变送器配套线线序分别为:

  红色:电源+

  黄色:RS485+

  蓝色:RS485-

  黑色:GND

MODBUS-RTU通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送: 00 10 Adress CRC     (5个字节)

返回: 00 10 CRC   (4个字节)

说明: 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节,范围为0-255.

例如:发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送: 00 20 CRC  (4个字节)

返回: 00 20 Adress CRC     (5个字节)

说明: Adress为1个字节,范围为0-255

例如: 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送:Adress 03 00 00 00 03 XX XX

说明:如下图所示:

代码

功能定义

备注

Adress

站号(地址)



03

功能码



00  00

起始地址



00  03

读取点数



XX XX

CRC校验码,前低后高



返回:Adress 03 06 QW QW SD SD ZD ZD XX XX

说明:

代码

功能定义

备注

Adress

站号(地址)



03

功能码



06

读单元字节



QW QW

温度数据(前高后低)

十六进制

SD SD

湿度数据(前高后低)

十六进制

ZD ZD

照度数据(前高后低)

十六进制

XX  XX

CRC校验码



  计算CRC码的步骤:

  1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

  2、把第一个8位数据与16位CRC寄存器的低位相异或,把结果放于CRC寄存器;

  3、把寄存器的内容右移一位(朝低位),用0填补最高位,检查最低位;

  4、如果最低位为0:重复第3步(再次移位)

  如果最低位为1:CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

  5、重复步骤3和4,直到右移8次,这样整个8位数据全部进行了处理;

  6、重复步骤2到步骤5,进行下一步8位数据的处理;

  7、最后得到的CRC寄存器即为CRC码;

  8、将CRC结果放入信息帧时,将高低位交换,低位在前。

  温度分辨率0.1℃,湿度0.1%RH

  照度读取数值扩大10倍,单位Lux。

使用安装

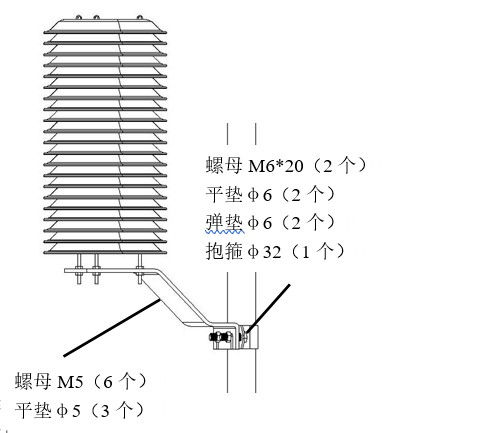

如图所示,可与支架配合,安装在支架上。

注意事项

  1、请检查包装是否完好,并核对产品型号是否与选型一致;

  2、切勿带电接线,接线完毕检查无误后方可通电;

  3、使用时不要随意改动产品出厂时已焊接好的元器件或导线;

  4、传感器属于精密器件,用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面,以免损坏产品;

  5、请保存好检定证书和合格证,维修时随同产品一同返回。

故障排除

  1、检测输出时,显示仪表示值为0或不在量程以内。检查照度是否有外物遮挡,可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固;

  2、若不是上述原因,请与厂家联系。

选型表

编号 供电
方式
输出
信号
说明
S-GLOL-     百叶箱温湿度照度一体化传感器
(变送器)
  12V-   12V供电
24V-   24V供电
  W2 RS485
例如:S-GLOL-12V-W2:百叶箱照度一体化传感器(变送器)12V供电,RS485输出
