环境监测

S-GSCA散射辐射传感器变送器

关键词:散射辐射传感器,散射辐射表,太阳直接辐射表
灵敏度:7-14μV/W.m-2
响应时间:<35S(99 % 响应)
年稳定度:不大于±2%
余弦响应:不大于±7%(太阳高度角10º时)
方 位:不大于±5%(太阳高度角10º时)
非线性:不大于±2%
温度系数:不大于±2%(-10-40ºC)

产品简介

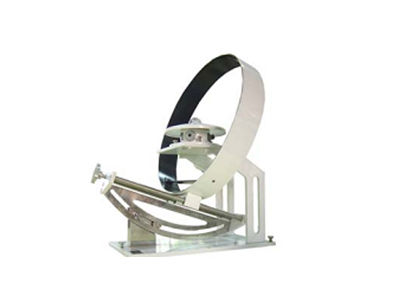

  S-GSCA散射辐射表是由总辐射表和遮光环两部分组成。遮光环的作用是保证从日出到日落能连续遮住太阳直接辐射。遮光环由遮光环圈、标尺、丝杆调整螺旋、支架、底盘组成。遮光环圈的宽度为65mm,直径为400mm,固定在标尺的丝杆调整螺旋上,标尺上刻有纬度刻度与赤纬刻度。标尺与支架固定在底盘上,应根据架射地点的地理纬度而固定。可广泛应用与气象站、科研部门连续的测定天空的散射辐射强度。

技术参数

  光谱范围:0.3-3µm

  测量范围:0~2000W/m2

  其他

  供电方式:DC 5V

  DC 12V

  DC 24V

  其他

  输出形式:

  电压:0~2.5V

  其他

  仪器线长:标配:2.5米

  其他

  负载能力:电流型输出阻抗RL≤300Ω

  电压型输出阻抗RL≥1KΩ

  灵敏度:7-14μV/W.m-2

  响应时间:<35S(99 % 响应)

  年稳定度:不大于±2%

  余弦响应:不大于±7%(太阳高度角10º时)

  方 位:不大于±5%(太阳高度角10º时)

  非线性:不大于±2%

  温度系数:不大于±2%(-10-40ºC)

  纬度刻度范围:0~50°

  赤纬度范围:±25°

  环带直径:Φ400

  重量:15kg

  工作环境:温度-50℃~85℃

  湿度≤100%RH

计算公式

  电压型(0~5V):

  F=(V/5)*2000  (F:辐射值,单位W/m2,V:输出电压,单位V,辐射测试量程0~2000W/m2)

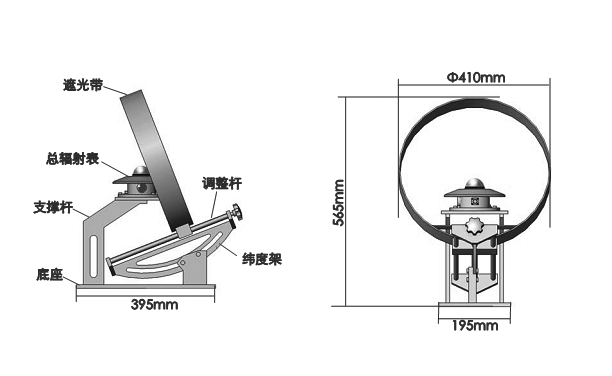

结构尺寸

接线方法

  (1)若配备本公司生产的采集器,直接使用传感器线将传感器与采集器上的相应接口相连即可。

  (2)若单独购买变送器,变送器配套线线序分别为:

线颜色

输出信号

电压型



红色

电源正



黑(绿)色

电源地



黄色

电压信号



蓝色

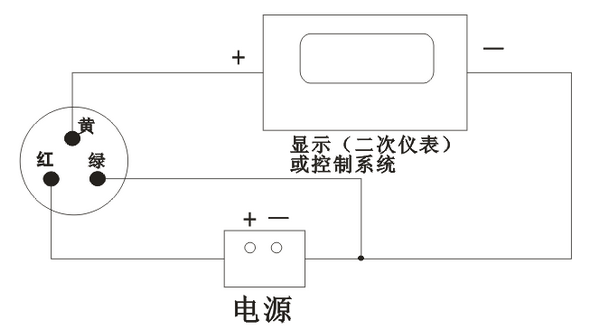

  (3)变送器电压输出接线方式:

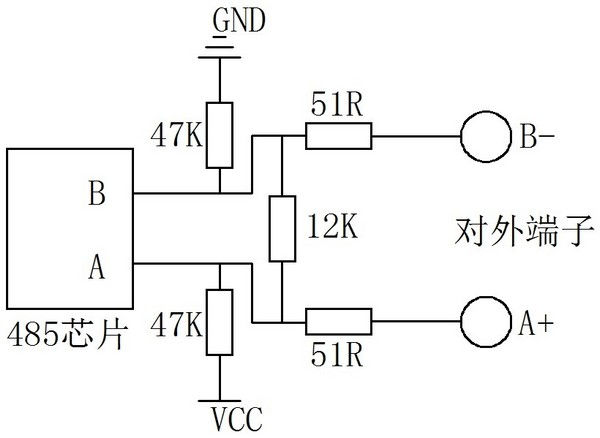

RS485电路

安装说明

  1、散射辐射表安置的条件与台架安装的要求与总辐射表相同。由于遮光环很重,而且底盘较大,因此仪器安置更应牢固;

  2、先将遮光环架安装在观测台架上,遮光环的方向和水平很重要,因此,遮光环安装在台架上时必须使底盘边缘对准南北向,使仪器标尺指向正南北(遮光环丝杆调整旋钮柄朝北)。然后用螺栓将遮光环底板固定在观测支架上;

  3、根据当地的地理纬度固定标尺位置;

  4、把总辐射表水平地安装在遮光环中的平台上,使输出头朝北,其位置应正好使辐射表涂黑感应面位于遮光环中心。调好总辐射表水平并固定;

  5、将遮光环按当日的太阳赤纬调到响应的位置上。使遮光环恰好全部遮住总辐射表的感应面和玻璃罩;

  6、总表输出线与记录仪连接;

  7、散射辐射表的使用与维护散射辐射表的使用与维护同总辐射表。观测散射辐射时,日出前转动丝杆。丝杆调整旋钮,将遮光环按当日赤纬调在标尺相应的位置(有时也可几天一次)使遮光环全天遮住太阳直辐射。每日上下午各巡视一次,检查遮光环阴影是否完全遮住仪器的感应面与玻璃罩,否则应及时调整;

  8、平时要经常保持遮光环部件的清洁和丝杆的转动灵活。发现丝杆有灰尘或转动不灵活时,尤其是风沙过后,要用汽油或酒精将丝杆擦净。较长时间不使用,应将遮光环取下或用罩盖好,以免丝杆和有关部件锈蚀。

注意事项

  1、请检查包装是否完好,并核对产品型号是 否与选型一致;

  2、切勿带电接线,接线完毕检查无误后,方可通电;

  3、传感器线长会影响产品输出信号,使用时不要随意改动产品出厂时已焊接好的元器件或导线,若有更改需求,请与厂商联系;

  4、传感器属于精密器件,用户在使用时请不要自行拆卸、用尖物品或腐蚀性液体接触传感器表面,以免损坏产品;

  5、连续工作的总辐射表每天至少检查一次,检查内容主要看玻璃罩是否情结。如出现冻雪、霜、露等应设法轻轻除去这些沉积物。此外应定期检查水平状态、干燥剂是否有效、罩内有无水气等;

  6、请保存好检定证书和合格证,维修时随同产品一同返回。

故障排除

  1、模拟输出时,示数值明显偏大/偏小。请检查玻璃罩上是否有油污等污垢,用干净的抹布将其拭去;

  2、模拟输出时,显示仪表示值为0或不在量程以内。可能因接线问题导致采集器无法正确获取信息。请检查接线是否正确、牢固;

  3、若不是上述原因,请与厂家联系。

选型表

编号 供电方式 输出信号 说明
S-GSCA-     散射辐射传感器
  5V-   5V供电
12V-   12V供电
24V-   24V供电
  V2 0-2.5V
例如:S-GSCA -12V-V2:散射辐射传感器(变送器)
12V供电,0-2.5电压信号输出
