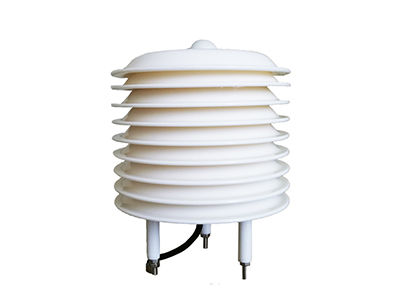

S-GSCO2二氧化碳传感器变送器

产品简介

　　S-GSCO2二氧化碳传感器采用进口传感芯片，用于检测各种环境中CO2的浓度，具有精度高、稳定性好等特点。信号变送器采用先进的集成电路模块，可根据用户的不同需求输出电压、电流等信号。仪器体积小巧，安装方便且便携，性能可靠;采用专有线路，线性好，负载能力强，传输距离长，抗干扰能力强。本产品可广泛用于办公楼、公共场所、温室大棚、生产厂房等场所二氧化碳浓度的检测。

技术参数

　　量程范围：0～2000ppm

　　准 确 度：±(40ppm+2%F•S)

　　分 辨 率：1ppm

　　供电方式：DC 12V

　　DC 24V

　　其他

　　输出形式：电流：4～20mA

　　RS485

　　其他

　　仪器线长：标配：2.5米

　　其他

　　负载电阻: 电压型：RL≥1K

　　电流型：RL≤250Ω

　　工作温度：-40℃～70℃

　　相对湿度：0～100%

　　产品重量：140g

　　产品功耗：4.8mW

计算公式

　　电流型(4～20mA输出)：

　　C=( I-4 )/ 16 × 2000(C为测量二氧化碳浓度值(ppm)，I为输出电流(mA))

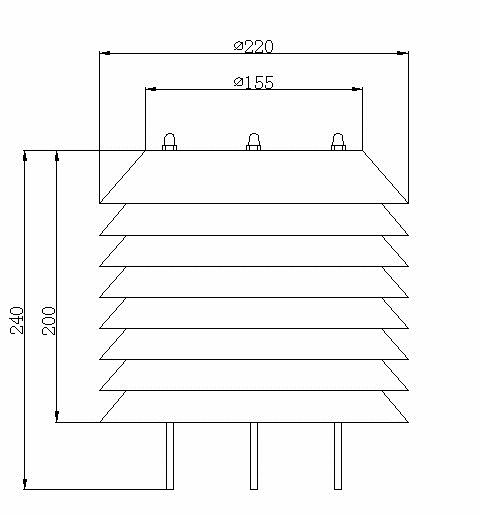

结构尺寸

接线方法

　　(1)若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

　　(2)若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
		电流型	通讯型
红色		电源正	电源正
黑（绿）色		电源地	电源地
黄色		电流信号	A+/TX
蓝色			B-/RX

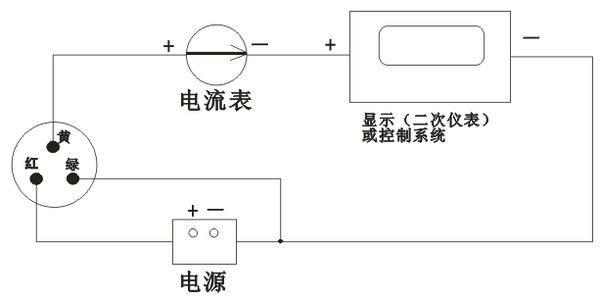

　　(3)变送器电流两种输出接线方式

MODBUS-RTU通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC     （5个字节）

返回： 00 10 CRC   （4个字节）

说明： 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节，范围为0-255.

例如：发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC     （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送：Adress 03 00 00 00 01 XX XX

说明：如下图所示：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00  00	起始地址
00  01	读取点数
XX XX	CRC校验码，前低后高

返回：Adress 03 02 XX XX XX XX

说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
02	读单元字节
XX  XX	数据（前高后低）	十六进制
XX  XX	CRC校验码

　　1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

　　2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器;

　　3、把寄存器的内容右移一位(朝低位)，用0填补最高位，检查最低位;

　　4、如果最低位为0：重复第3步(再次移位)

　　如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

　　5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理;

　　6、重复步骤2到步骤5，进行下一步8位数据的处理;

　　7、最后得到的CRC寄存器即为CRC码;

　　8、将CRC结果放入信息帧时，将高低位交换，低位在前。

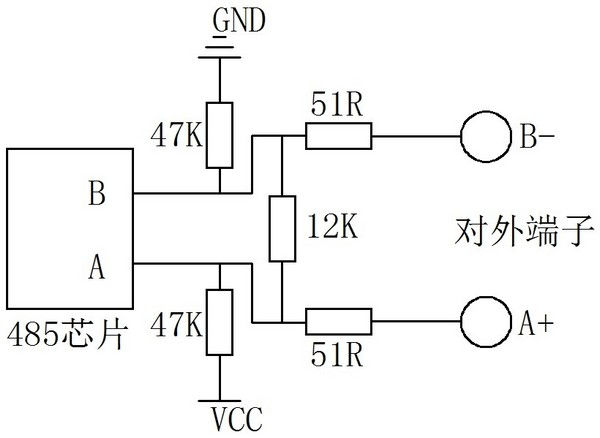

RS485电路

使用说明

　　将传感器按接线方法中的说明接线，然后置于欲测量二氧化碳浓度的位置，打开电源和采集仪开关，即可获取测量点二氧化碳浓度。

注意事项

　　1、请检查包装是否完好，并核对产品型号是否与选型一致;

　　2、切勿带电接线，接线完毕检查无误后方可通电;

　　3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系;

　　4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品;

　　5、请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除

　　1、模拟输出时，示数值明显偏大/偏小。请检查传感器外壳上是否有油污等污垢，用干净的抹布将其拭去;

　　2、模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固;

　　3、若不是上述原因，请与厂家联系。

选型表

编号	供电 方式	输出 信号	说明
S-GSCO2-			二氧化碳传感器（变送器）
	12V-		12V供电
	24V-		24V供电
		A1	4-20mA
		W2-	RS485
例如：S-GSCO2-12V-A1:二氧化碳传感器（变送器） 12V供电，4-20mA电流信号输出
