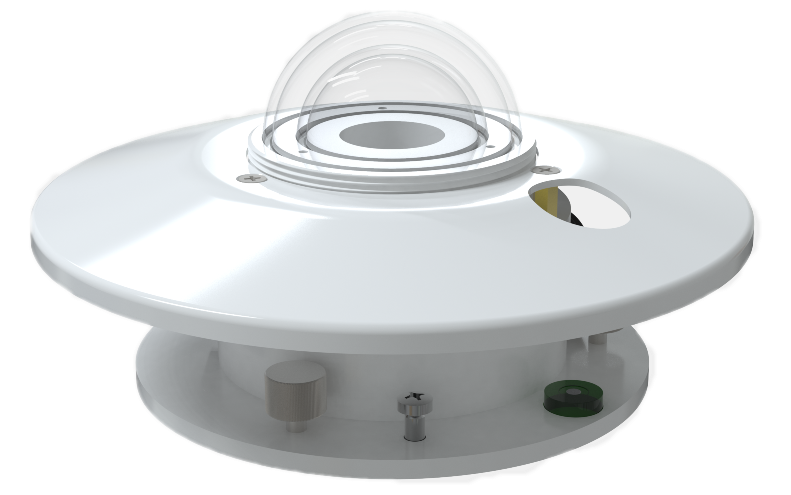

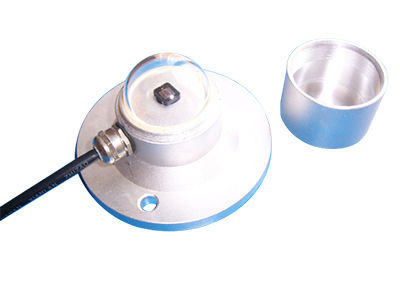

S-GSRA简易总辐射传感器

产品简介

　　S-GSRA简易总辐射传感器(变送器)可以用来测量光谱范围为0.3-3μm太阳总辐射，如果将感应面向下可测量反射辐射，加遮光环还可以测量散射辐射。辐射传感器的核心器件是高精度感光元件，其稳定性好、精度高;同时在感应元件外安装了由精密光学冷加工磨制而成的石英玻璃罩，有效防止了环境因素对其性能的影响。该产品可广泛应用于气象、能源、农业、建筑等领域。

技术参数

　　光谱范围：0.3～3μm

　　测量范围：0～2000W/m2

　　0～1500W/m2

　　供电方式：DC 5V

　　DC 12V

　　DC 24V

　　其他

　　输出形式：电流：4～20mA

　　电压：0～2.5V

　　电压：0～5V

　　RS485

　　其他

　　仪器线长：标配：2.5米

　　其他

　　负载能力：电流型输出阻抗RL≤250Ω

　　电压型输出阻抗RL≥1KΩ

　　响应时间：<5s

　　温度相关：<±0.08%℃

　　余弦响应：<±10%(太阳高度角10°时)

　　非线性 ：<±2%

　　年变化率：<±2%

　　工作环境：温度-50℃～85℃

　　湿度≤100%RH

　　产品重量：传感器 420 g，带变送器 760 g

　　产品功耗：1.8 mW

计算公式

　　电压型(0～5V输出)：

　　E= V / 5 × 1500(E为测量辐射值(W/m2)，V为输出电压(V))

　　电压型(0～2.5V输出)：

　　(1) V>1578 (E=1500)

　　(2) 1578>V>800 (E=0.68*V+426)

　　(3) 800>V>300 (E=(0.0000010504*V*V*V-0.0008667572*V*V + 1.3964835042 *V - 129.39))

　　(4) 300>V>20 E在区间内成线性关系

　　{0,0},{30,5},{34,10},{70,40},{148,100},{209,150},{217,200},{309,250},

　　其中：括号内数字为“电压值(以毫伏为单位)”和“辐射值(以瓦/平方米为单位)”

　　E = E2-(V2-V)/(V2-V1)*(E2-E1)

　　E—辐射值

　　E1—某一区间内的最小值

　　E2—某一区间内的最大值

　　V—辐射通道输入电压值

　　V1—某一区间内的电压最小值

　　V2—某一区间内的电压最大值

　　(5) 20>V E=0 (E为测量辐射值(W/m2)，V为输出电压(mV))

　　电流型(4～20mA输出)：

　　E=( I-4 )/ 16 × 1500 (E为测量辐射值(W/m2)，I为输出电流(mA))

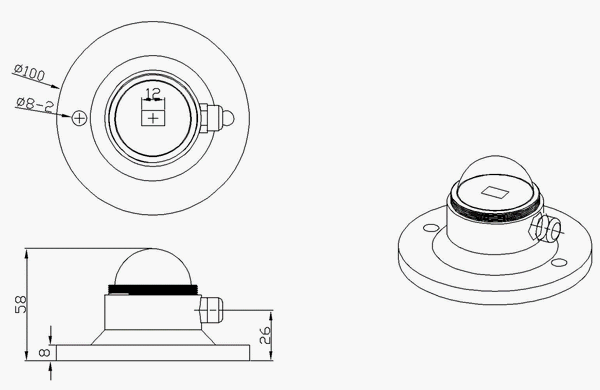

结构尺寸

接线方法

　　(1)若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

　　(2)若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX

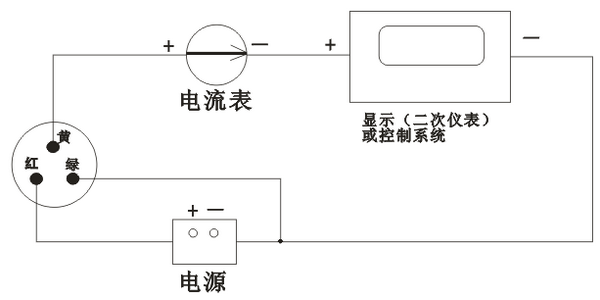

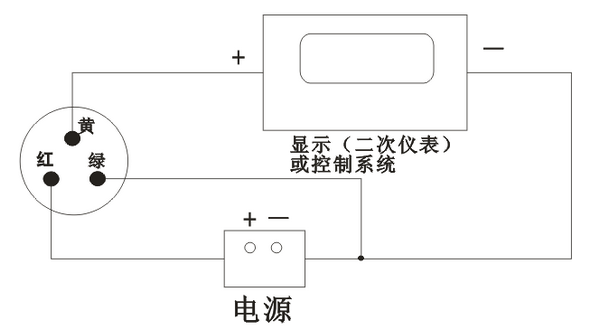

　　(3)变送器电压、电流两种输出接线方式：

MODBUS-RTU通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC     （5个字节）

返回： 00 10 CRC   （4个字节）

说明： 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节，范围为0-255.

例如：发送00 10 01 BD C0

返回00 10 00 7C



【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC     （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0

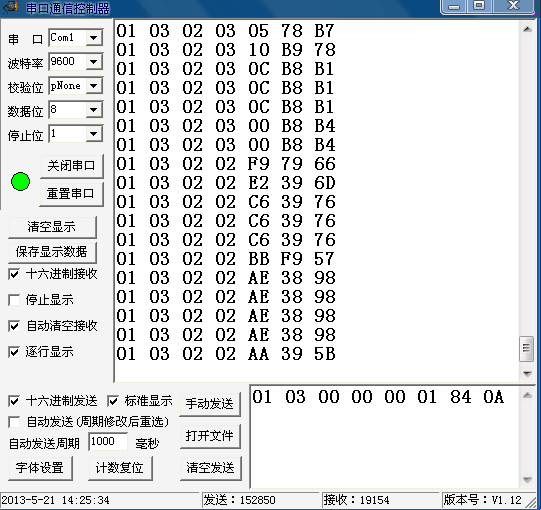

【3】读取实时数据

发送：Adress 03 00 00 00 01 XX XX

说明：如下图所示：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00  00	起始地址
00  01	读取点数
XX XX	CRC校验码，前低后高

返回：Adress 03 02 XX XX XX XX

说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
02	读单元字节
XX  XX	数据（前高后低）	十六进制
XX  XX	CRC校验码

　　计算CRC码的步骤：

　　1、预置16位寄存器为十六进制FFFF(即全为1)。称此寄存器为CRC寄存器;

　　2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器;

　　3、把寄存器的内容右移一位(朝低位)，用0填补最高位，检查最低位;

　　4、如果最低位为0：重复第3步(再次移位)

　　如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或;

　　5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理;

　　6、重复步骤2到步骤5，进行下一步8位数据的处理;

　　7、最后得到的CRC寄存器即为CRC码;

　　8、将CRC结果放入信息帧时，将高低位交换，低位在前。

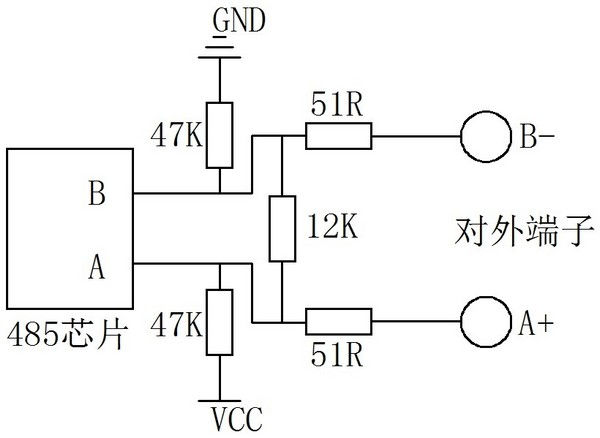

RS485电路

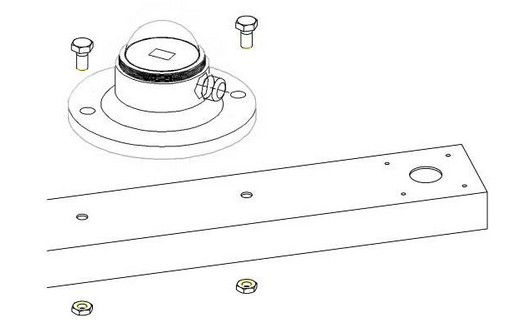

安装说明

　　1、确保安装支架与地面保持平行;

　　2、如图所示，使用M6 螺丝螺母，透过传感器上的2个安装孔，将传感器固定在安装支架上;

　　3、安装过程中请避免拆卸传感器。

选型表

编号	供电方式	输出 信号	说明
S-GSRA-			简易总辐射传感器 （变送器）
	5V-		5V供电
	12V-		12V供电
	24V-		24V供电
		V	0-5V
		V2	0-2.5V
		A1	4-20mA
		W2	RS485
例如： S-GSRA -12V-A1:简易总辐射传感器（变送器）12V供电，4-20mA电流信号输出
