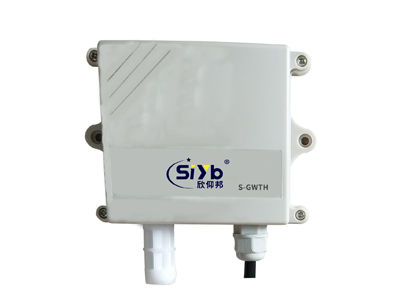

S-GWTH大气温湿度气压传感器（壁挂式）

产品简介

S-GWTH百叶箱型温湿度气压传感器是一款全数字化检测，高精度传感器，是由高精度数字温度、湿度、气压集成，可准确、快速检测出大气温度、大气湿度及大气压力，内置信号处理单元能根据用户需求输出相应信号。该系统适用于食品企业、温湿度大棚、畜牧养殖场、实验室、医药厂房、电子厂房、机房、温室粮库等对环境温湿度要求高的场合。

技术参数

测量范围	大气温度   -50-100℃或-20-50℃ 大气湿度   0-100%RH 大气压力   500-1100 hpa
准 确 度	大气温度   ±0.5℃ 大气湿度   ±5%RH 大气压力   ±0.3hpa
分 辨 率	大气温度   0.1℃ 大气湿度   0.1%RH 大气压力   0.1hpa
供电方式	DC12V/DC24V
输出信号	电流（4-20mA）/  RS485  /电压（0-2.5v） (0-5V)
线    长	标配2.5m(可根据客户实际要求来定制线长)
工作环境	温度：-50-80℃   湿度≤100%RH
防护等级	IP45

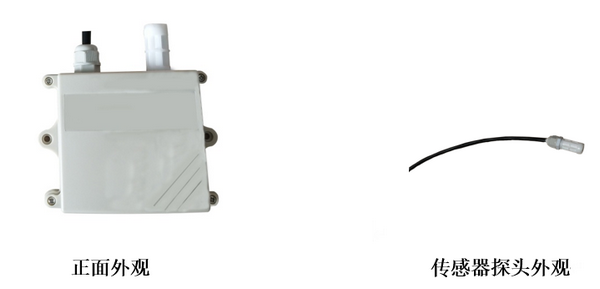

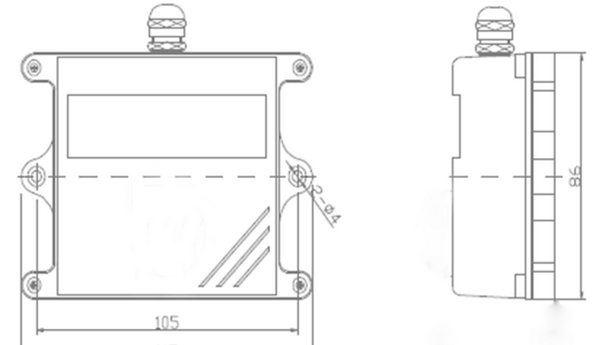

结构尺寸

接线方法

　　1.若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。

　　2.若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑色	电源地	电源地	电源地
黄色	温度信号	温度信号	A+/TX
蓝色	湿度信号	湿度信号	B-/RX
绿色	气压信号	气压信号

MODBUS通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC  （5个字节）

返回： 00 10 CRC  （4个字节）

说明： 1.读写地址命令的地址位必须是00。

       2. Adress为1个字节，范围为0-255.

例如：发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC  （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送：Adress 03 00 00 00 03 XX XX

说明：如下图所示：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00  00	起始地址
00  03	读取点数
XX   XX	CRC校验码，前低后高

返回：Adress 03 06 QW QW SD SD QY QY XX XX

说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
06	读单元字节
QW   QW	温度数据（前高后低）	十六进制
SD   SD	湿度数据（前高后低）	十六进制
QY   QY	气压数据（前高后低）	十六进制
XX  XX	CRC校验码

注意事项

　　1.请检查包装是否完好，并核对产品型号是否与选型一致;

　　2.切勿带电接线，接线完毕检查无误后方可通电;

　　3.传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系;

　　4.传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品;

　　5.请保存好检定证书和合格证，维修时随同产品一同返回。

故障排除

　　1.模拟输出时，显示仪表示值为0或不在量程以内。可能因接线问题导致采集仪无法正确获取信息。请检查接线是否正确、牢固;

　　2.若不是上述原因，请与厦门欣仰邦厂家联系。
