S-WLEV液位传感器水质水位监测

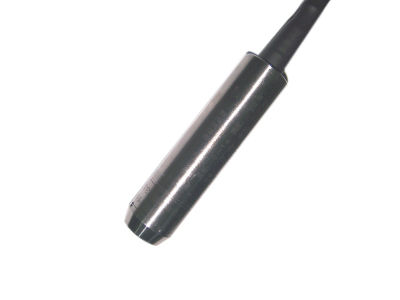

产品简介

S-WLEV液位传感器是采用高精度、高稳定性扩散硅压力敏感芯片，通过高可靠性的放大电路，将被测液体的液位信号转换成电流、电压等信号，可供用户选择。本产品可广泛应用于工业现场液位测量与控制，水文的测量与监控，船舶及航海系统。

技术参数

　　量程范围：0～1000mm

　　准 确 度：±0.5%(0～+50℃)

　　分辨率： 0.1mm

　　供电方式： DC 12V

　　DC 24V

　　其他

　　输出形式：电流：4～20mA

　　电压：0～5V

　　RS485

　　其他

　　仪器线长：标配：5米

　　其他

　　负载电阻：电压型：RL≥1K

　　电流型：RL≤600Ω

　　工作温度：-20℃～85℃

　　相对湿度：100%

　　产品重量：液位桶：1.84Kg 传感器：330g

　　产品功耗：177.6mW

接口说明

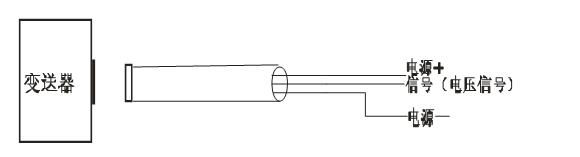

　　1、电压方式输出接线

　　红线：电源+

　　黄线：信号(电压信号)

　　绿线：电源─

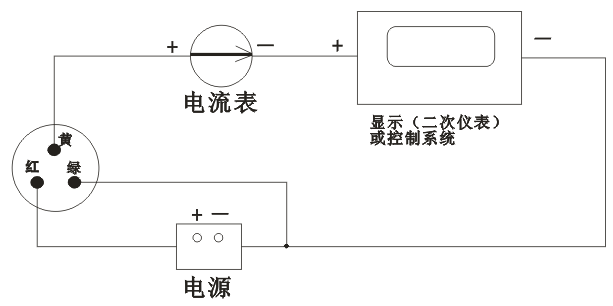

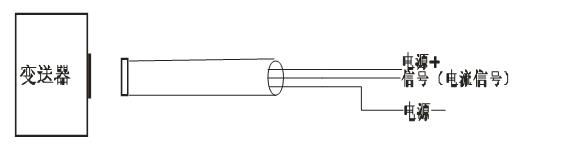

　　2、电流方式输出接线

　　红线：电源+

　　黄线：信号(电流信号)

　　绿线：电源─

接线方法

(1)若配备本公司生产的采集器，直接使用传感器线将传感器与采集器上的相应接口相连即可。

(2)若单独购买变送器，变送器配套线线序分别为：

线颜色	输出信号
	电压型	电流型	通讯型
红色	电源正	电源正	电源正
黑（绿）色	电源地	电源地	电源地
黄色	电压信号	电流信号	A+/TX
蓝色			B-/RX

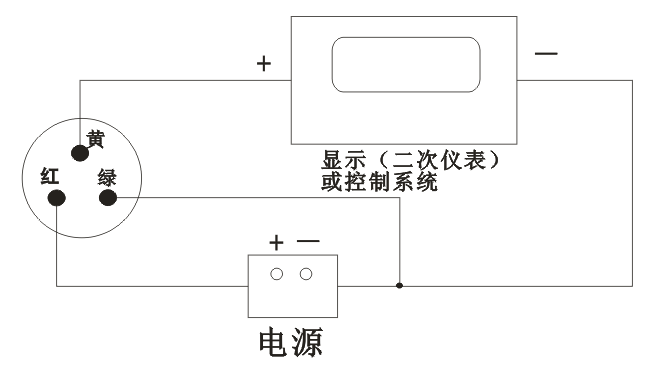

(3)变送器电压、电流两种输出接线方式：

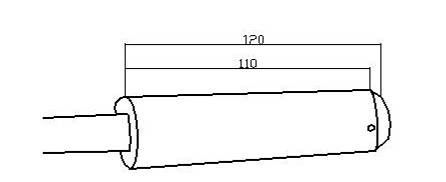

结构尺寸

 MODBUS-RTU通讯协议

一、串口格式

数据位 8位

停止位 1或2位

校验位 无

波特率 9600  两次通信间隔至少1000ms以上

二、通讯格式

【1】写入设备地址

发送： 00 10 Adress CRC     （5个字节）

返回： 00 10 CRC   （4个字节）

说明： 1.读写地址命令的地址位必须是00。

              2. Adress为1个字节，范围为0-255.

例如：发送00 10 01 BD C0

返回00 10 00 7C

【2】读取设备地址

发送： 00 20 CRC  （4个字节）

返回： 00 20 Adress CRC     （5个字节）

说明： Adress为1个字节，范围为0-255

例如： 发送 00 20 00 68

返回 00 20 01 A9 C0

【3】读取实时数据

发送：Adress 03 00 00 00 04 XX XX

说明：如下图所示：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
00  00	起始地址
00  04	读取点数
XX XX	CRC校验码，前低后高

返回：Adress 03 08 QW QW SD SD QY QY CO2 CO2 XX XX

说明：

代码	功能定义	备注
Adress	站号（地址）
03	功能码
08	读单元字节
QW QW	温度数据（前高后低）	十六进制
SD SD	湿度数据（前高后低）	十六进制
ZD ZD	照度数据（前高后低）	十六进制
CO2 CO2	CO2数据（前高后低）	十六进制
XX  XX	CRC校验码

计算CRC码的步骤：

1、预置16位寄存器为十六进制FFFF（即全为1）。称此寄存器为CRC寄存器；

2、把第一个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器；

3、把寄存器的内容右移一位（朝低位），用0填补最高位，检查最低位；

4、如果最低位为0：重复第3步（再次移位）

   如果最低位为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或；

5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；

6、重复步骤2到步骤5，进行下一步8位数据的处理；

7、最后得到的CRC寄存器即为CRC码；

8、将CRC结果放入信息帧时，将高低位交换，低位在前。温度分辨率0.1℃，湿度0.1%RH，

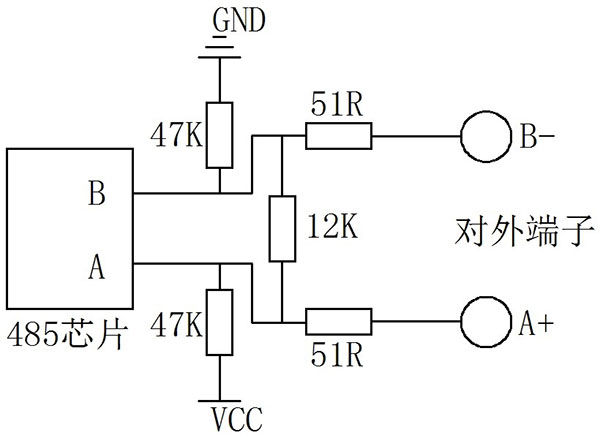

RS485电路

使用说明

1、安装地点的液位是否会超过本产品的量程;

2、所测液体是否会堵塞变松器的引压孔，在静止的水中，如水池中安装时，一般将测量部分直接投入水中进行测量，但要注意远离水泵进出口的地方。选用产品提供的传感器支架与锁紧螺母配件，将液位传感器固定在所需安装的位置。

注意事项

1、请检查包装是否完好，并核对产品型号是否与选型一致；

2、切勿带电接线，接线完毕检查无误后方可通电；

3、使用时不要随意改动产品出厂时已焊接好的元器件或导线；

4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；

5、请保存好检定证书和合格证，维修时随同产品一同返回。

仪器维护

　　1、液位器用水的要求：应尽可能用代表当地自然水体(江、河、湖)的水，在取自然水有困难的地区，也可使用饮用水(井水、自来水);器内水要保持清洁，水面无漂浮物，水中无小虫及悬浮污物，无青苔，水色无显著改变;一般每月换一次水。液位器换水时应清洗液位桶，换入水的温度应与原有水的温度相接近;

2、冬季结冰期较长的地区停止观测，整个结冰期改用小型液位器观测冰面液位。将大型液位器内的水汲净，以免冻坏;

3、每年在汛期前后(长期稳定封冻的地区，在开始使用前和停止使用后)，应各检查一次液位器的渗漏情况等;如果发现问题，应进行处理;

4、定期检查液位器的安装情况，如发现高度不准、不水平等，应及时予以校正;

5、水圈内的水面应与液位桶内的水面接近。

选型表

编号	供电 方式	输出信号	说明
S-WLEV -			液位传感器 （变送器）
	12V-		12V供电
	24V-		24V供电
		V	0-5V
		V2	0-2.5V
		A1	4-20mA
		W2	RS485
例如： S-WLEV-12V-A1:液位传感器（变送器） 12V供电， 4-20mA电流信号输出
