S-BDOM水利水坝、边坡、尾矿库等岩土工程无线自动化监测渗压计

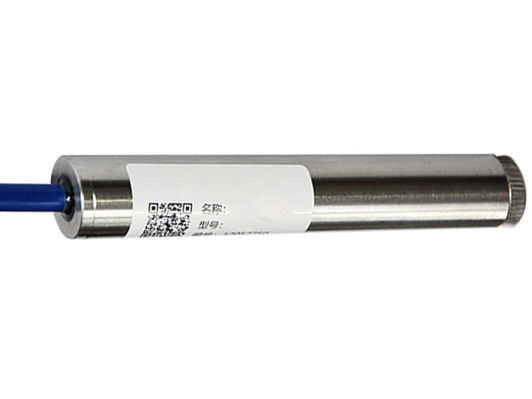

一、渗压计简介

　　用途渗压计是一种测量路基、大坝等渗水压力的压力式传感器，由水压力计、透水石等部件组成，适用于不同地质层面的渗水压力测量，可进行长期监测和自动化测量。其安装采用成型后再钻孔埋入的方式,即在观测处钻孔，将渗压计埋设于土体内。

二、主要技术指标

　　1．型号：S-BDOM系列

　　2．量程：0.1MPa-4MPa

　　3．分辩率：0.025%FS

　　4．精度：0.01KPa

　　5.通信方式：R485

　　6.工作电压：DC12V～DC24V

　　7．使用环境温度:－20℃～+80℃

　　8．温度测量范围：－20℃～+80℃

　　9.直径：25mm（常规）

三、渗压计水利水坝工程数据采集方式

　　1、数据采集：采用欣仰邦智能读数仪S-DT710直接RS485采集数据渗压计物理量(KPa)，不需要经过人工二次换算，同时读数仪根据测量时间把渗压计的编号、温度、物理量（KPa）保存到读数仪里；并能通过4G无线网络把数据发送到服务器，生成平台软件显示；从而实现了无纸化操作。

　　2、自动化采集：渗压计与固定式测斜仪和其它传感器配合可以组成水利水坝、边坡、尾矿库等岩土工程无线自动化监测。

四、安装方法：

　　1、安装前准备工作①渗压计安装前检验：首先，仔细阅读渗压计与测试仪说明书，了解渗压计具体参数，熟悉测试仪使用操作；再将渗压计与测试仪连接，按测试仪“开机”键开机进行测量，检测渗压计是否工作正常；检查安装杆、安装杆等径接头、安装套筒是否齐全。检查传感器数量及导线长度是否正确。以确定传感器在运输过程中是否损坏或丢失。②将压力计放入水中浸泡2小时以上，使其充分饱和，排除透水石中的气泡。③用饱和细砂袋将测头包好，确保压力计进水口通畅，并继续浸入水中。

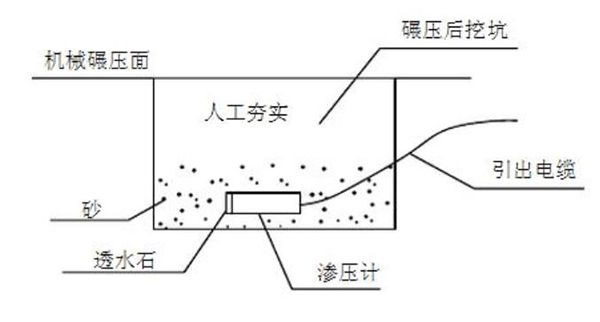

　　2、填筑过程中埋设安装（1）当坝体土料填筑超过仪器高程0.5m后，停止填筑。测量并放出仪器位置，以仪器点为中心人工挖出长×宽×深为1m×0.8m×0.5m的坑。（2）埋设仪器时，在坑底铺设一层10cm中细砂，并浇水使其饱和，然后将准备好装在砂袋中仪器放在砂垫层上,仪器电缆线绕一圈后，向外引出，再在仪器上铺设10～15cm的中细砂，浇水使砂饱和，然后在其上回填小砾石，并分层人工夯实。3）当在土体中埋设渗压计时，需要测量负压孔隙水压力，通常采用高通气型陶瓷透水石来测量，在埋设时，其周围不要用砂袋，可直接用粘土进行回填。（4）当人工夯实使仪器埋深大于1.2m时，方许机械碾压。所以每支仪器埋设位置上层人工回填要保证1.2m，根据坝体填土层厚，安排人工夯实，以保证仪器安全。如图所示。典型的坝体土料填筑安装

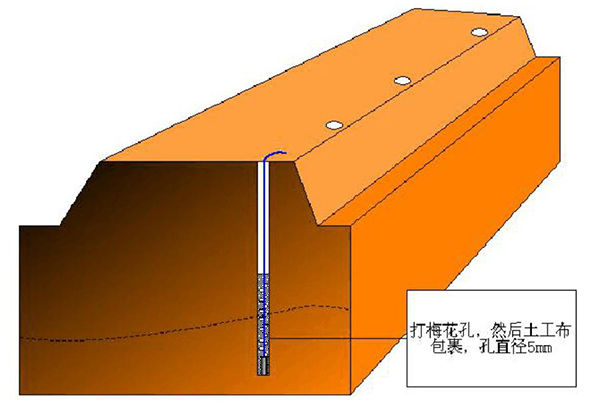

　　3、测压管式埋设



　　（1）钻孔90mm左右,在钻孔底部灌注15cm厚的水泥砂浆，然后放测压管。测压管采用Φ50mm的PVC管；其透水段长2m，进水口面积开孔率为20%，外部采用无纺土工织物包扎，防止泥沙进入管内，且包裹牢固不至松脱；

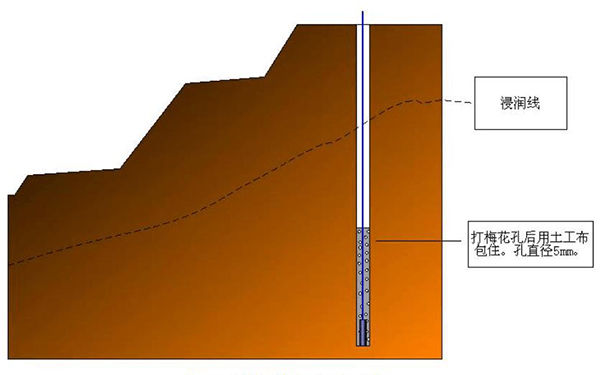

　　（2）反滤段采用反滤材料（中细砂）进行回填，直至填至反滤段以上2m，然后上部全部灌注水泥砂浆；如：图所示。

　　（3）将仪器下放至安装高程。固定好导线，使之不能松动。然后用仪器读数并调零。

　　（4）孔口砌敦保护。制作好相应标示牌，插在渗压计导线布置部位，以作标示。并安排专职人员负责看管，以防渗压计导线因 施工或自然因素而破坏。

　　保护：埋设安装好该断面渗压计后，将渗压计测试导线集中套上PVC钢丝软管进行保护，并挖槽将PVC钢丝软管从一侧引出路基。
