S-BDSC测量地铁隧道 建筑物 大坝远程监测压差式硅晶式静力水准仪

压差式（硅晶式）静力水准仪

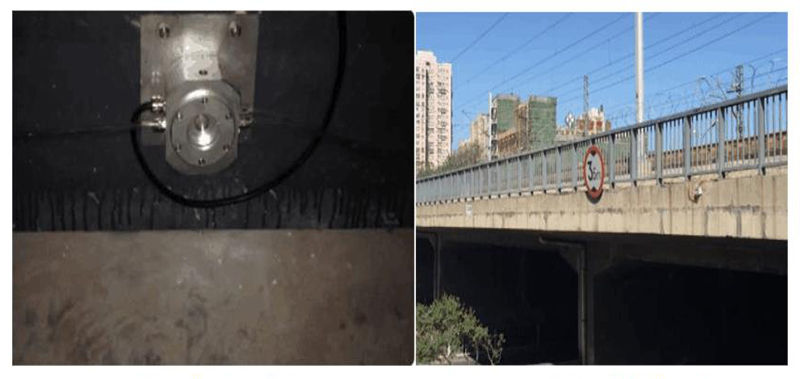

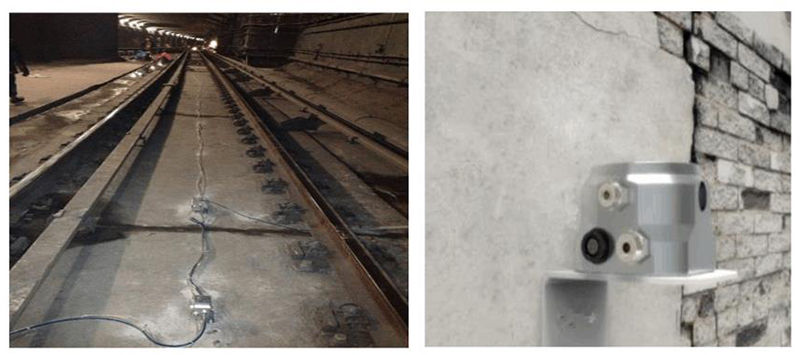

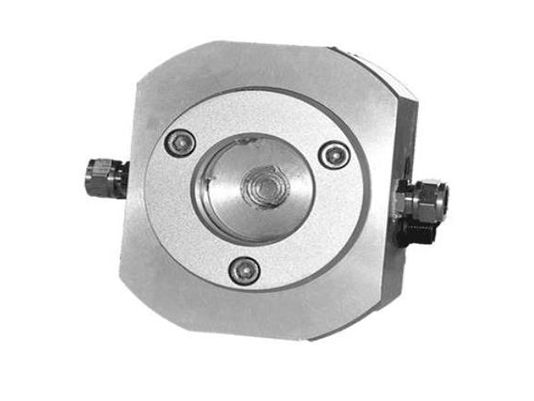

　　S-BDSC压差式（晶硅式）静力水准仪是由储液器、高精度感应器、处理模块、保护罩、联通管等部件组成。适用于测量地铁隧道、建筑物、大坝、城市管道、路面等结构体的垂直位移差异变形。我公司生产的压差式（硅晶式）静力水准仪具有兼容其他生产厂家的设备，安装简单、测量精度高、多重温度补偿、功耗低、抗干扰能力强、可靠性高等优点。

压差式（硅晶式）静力水准仪技术参数

　　1、型号：S-BDSC

　　2、精度：±0.1mm

　　3、量程：0.2～3000mm4

　　4、工作温度：-40℃～+80℃5

　　5、信号输出：R485输出

　　6、工作电压：DC12V～DC24V

　　7、防护等级：IP68

　　8、连接方式：采用串口方式RS485主线

安装步骤：

　　1、安装前对基点选择的要求，要求基点原理测点距离尽可能的＞15m相对稳定无振源干扰。落差不大于2m。测点之间的间距根据设计要求进行布置。

　　2、安装前对传感器地址位确认，并且记录在PC机软件内，将所所有要安装的传感器联机测试10分钟，安装时按照ID编号的顺序和测点位置确定传感器。

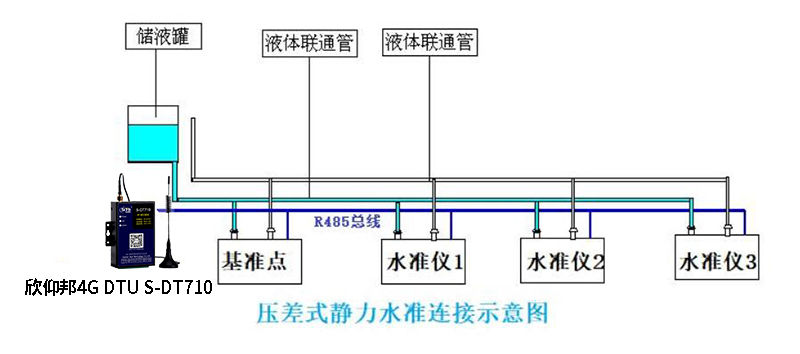

　　3、测点传感器采用膨胀螺栓固定安装并且要求固定牢固，然后将液体连通管串联至每个测点传感器，基点、储液罐相连接闭合，液体接口处螺丝锁死固定要求无漏液。

　　4、气压平衡管采用液体联通管同样连接方式串联，然后和基点、储液罐联通

　　5、通信电缆的连接，线缆采用双绞屏蔽PU4*0.4防滑电缆，颜色分白色信号R485A绿色信号R485B黑色12v-红色12v+采用接线盒按照线缆的颜色对应连接至接线盒， 连接方式采用穿蓝测点基地串联方 式通信、然后与欣仰邦4G DTU采集终端S-DT710采集仪相连。

　　6、液体的添加不同的监测环境所对液体的要求也不一样，推荐两种液体，第一种为自来水，蒸馏水、一般采用该类液体首先要确定环境温度变换不大于10度，液体的膨胀系数子啊控制范围之内不会结冰上冻。

　　7、防冻液+自来水、比例1:1该液体一般用在北方寒冷地区温度范围-20°-30°使用。主要目的防止液体结冰上冻。

　　8、液体的添加有储液罐一处添加，添加液体时后端测点传感器气门打开保证能够有空气排出液体添加时应保证连通管、传感器内尽可能的没有气泡。气泡的最大直径不大于2mm。这样传感器的稳定相更有保障。气泡的排出方法，采用气门下压即可排出。
