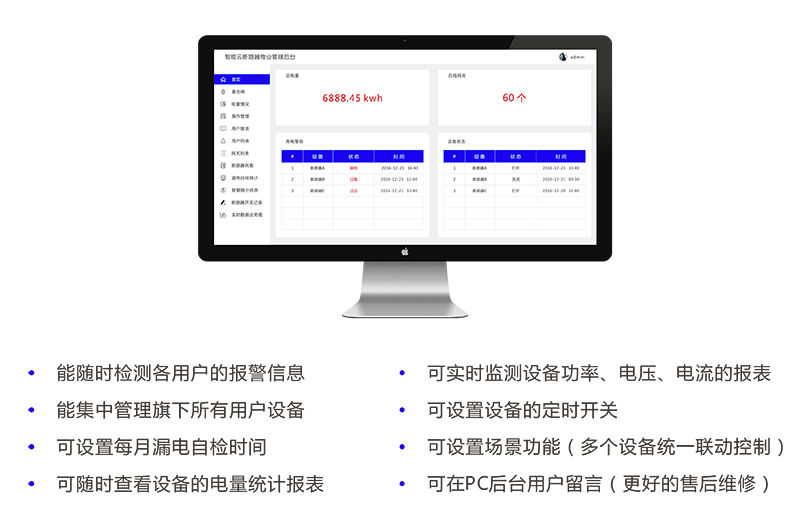

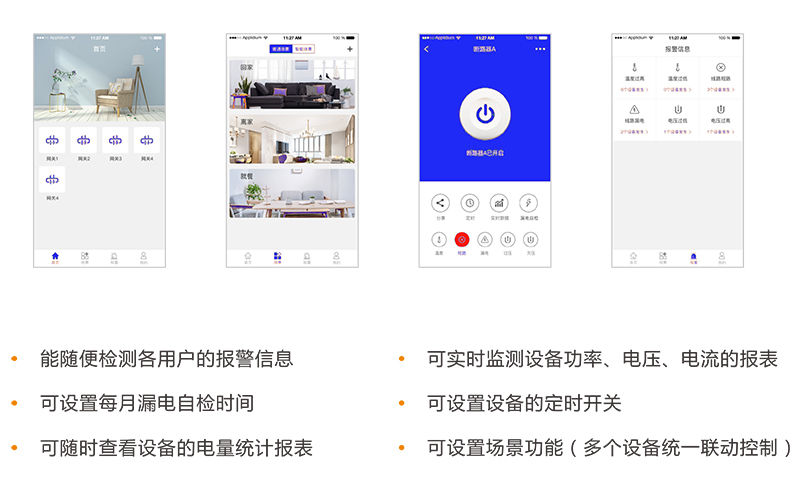

RS485串口协议格式

开头（2 byte）	长度（1byte）	数据（N byte）	和校验（2byte）
“DL”	n(数据域长度)	....	sum crc

CRC = (byte0 + byte1 + byte2 + byte3 + ....byteN + sn[0]+ sn[1]+ sn[2]+ sn[3]+ sn[4]+ sn[5]
注意：1、不包括CRC字节
2、当网关通过广播地址0xFF的所有操作，无需 + sn[0]+ sn[1]+ sn[2]+ sn[3]+ sn[4]+ sn[5]
3、当网关通过广播地址0xFF的所有操作，设备只需执行，均不需要回复
4、当网关通过指定地址（0~63）的所有操作，必须 + sn[0]+ sn[1]+ sn[2]+ sn[3]+ sn[4]+ sn[5]

该协议采用的都是小端数据格式

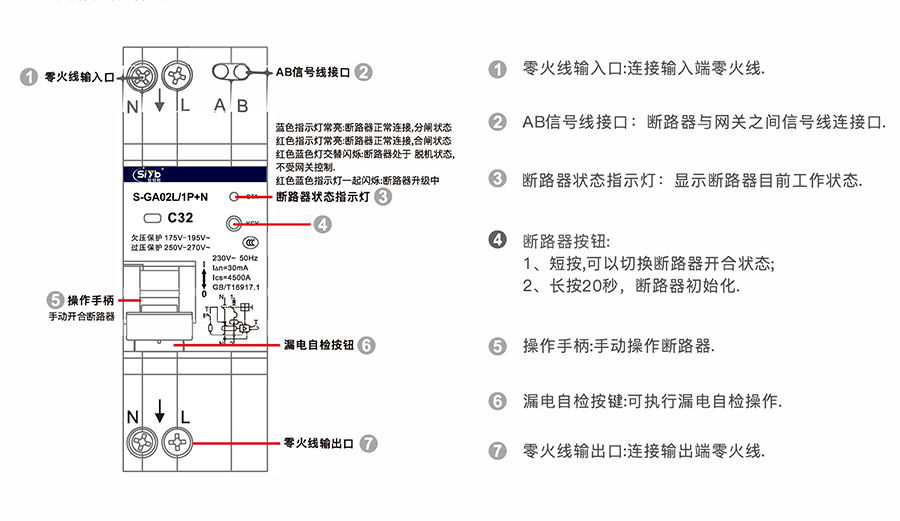

断路器分两种工作模式
⑴、自动分配地址模式：由网关运行的过程中动态分配地址，必须细读 第三方对接细则
⑵、用户自定义地址模式：由尹德提供的上位机程序给断路器分配ID，则参考《TM断路器上位机用户对接指导》


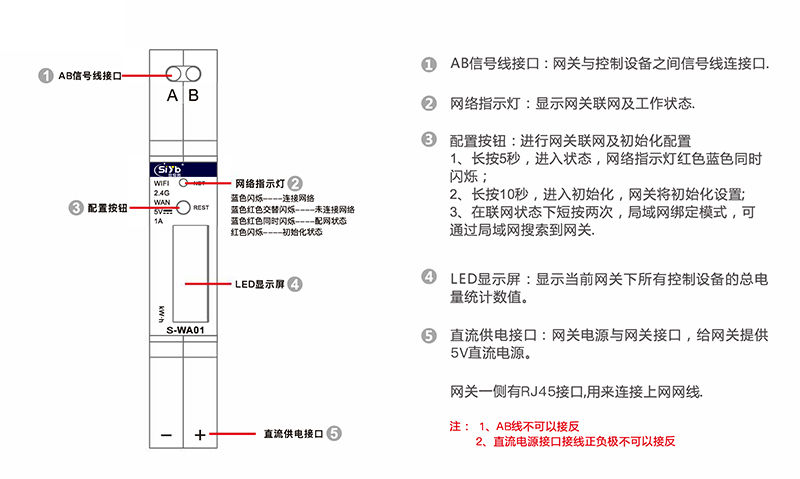

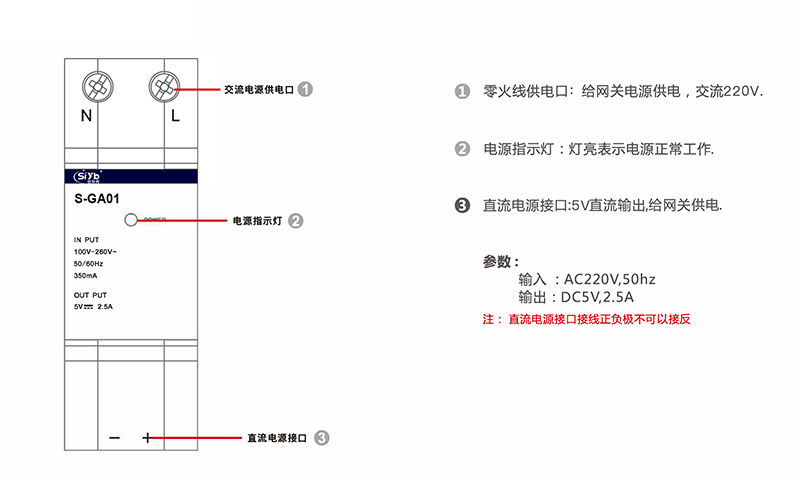

通讯方式

通讯速率：9600
数据位：8
校验位：偶校验
停止位：1

第三方对接细则

注意：设备有自己独立的SN码（出厂时分配，6个字节），用于追踪记录，
流程：
由于一个网关需要管理多个设备，为保证实时性和准确性，所有设备都需遵循以下的通讯规律，设备必须有载波监听检测功能用于探测485信道是否处于通讯状态

1. 设备地址分配机制：设备接收到”使能设备广播0x0A”指令，便开始发送”设备地址分配0x00”命令（必须信道空闲时才能发送），请求网关为设备分配地址

详解：
①、一开始设备并不会发送“地址分配0x00”命令
②、如果设备同时接收到”使能设备广播0x0A”指令时，等到信道空闲，多个设备发送“地址分配0x00”命令时，会产生数据冲突情况，为避免该情况发生，所有的设备都需要产生一个随机数N（范围：0 ~ 512），需要等待信道一直空闲（50+N）ms才能发送“地址分配0x00”命令，该机制能有效避免数据冲突
③、设备将获取到（0~63）其中一个地址

1. 当设备开关状态改变时，自动上报开关0x11（必须信道空闲时才能发送）

详解：
①、当设备没有分配到地址或是设备掉线，可以不用自动上报
②、假如设备地址为A，那么需要等到信道一直空闲（A + 10）ms才能发送

1. 当设备异常状态改变时，自动上报错误信息0x12（必须信道空闲时才能发送）

详解：
①、当设备没有分配到地址或是设备掉线，可以不用自动上报
②、假如设备地址为A，那么需要等到信道一直空闲（A + 10）ms才能发送

1. 当设备完成漏电自检之后，自动上报漏电自检结果0x13（必须信道空闲时才能发送）

详解：
①、当设备没有分配到地址或是设备掉线，可以不用自动上报
②、假如设备地址为A，那么需要等到信道一直空闲（A + 10）ms才能发送

1. 除以上4个指令需要在信道空闲发送，其他指令设备做出相应的回复即可
2. 在线机制：当设备在线时，网关每隔15秒会向设备发送“查询三相重合闸信息 0x01”，以此判断设备是否在线。如果网关在45秒之内没收到设备的任何回应，则网关认为设备掉线。同理，如果设备45秒之内没收到网关发给自己的消息，则设备认为自己掉线。需要重新请求“设备地址分配0x00”
3. ”关闭设备广播0x0E”指令，当接收到该命令，即使设备掉线也不可以发送”设备地址分配0x00”，此命令用于设备远程升级时候，防止太多数据导致数据冲突


设备升级流程：

1. 当设备上线时，网关会将设备的硬件版本号和软件版本号抄上来，发送至服务器进行比对
2. 服务器当发现软件版本不对时候，会将更新链接发给网关，网关会自动给设备进行升级，具体升级流程如下：

• 网关发现某设备需要进行升级，往下发送”关闭设备广播0x0E”指令，所有的设备将不进行数据发送
• 网关向指定的设备（带SN）发送”设备进入升级模式 0x0C”指令，网关收到设备的回应之后，对硬件进行升级“设备升级中 0x0D”，对升级文件分帧进行发送

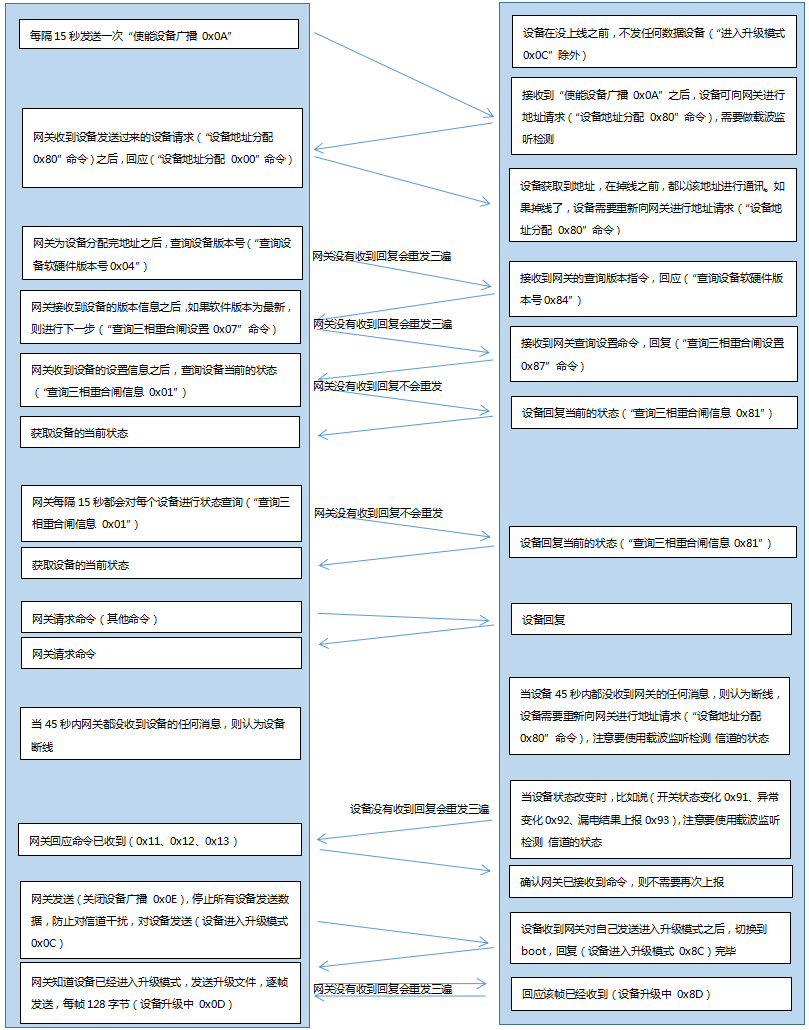

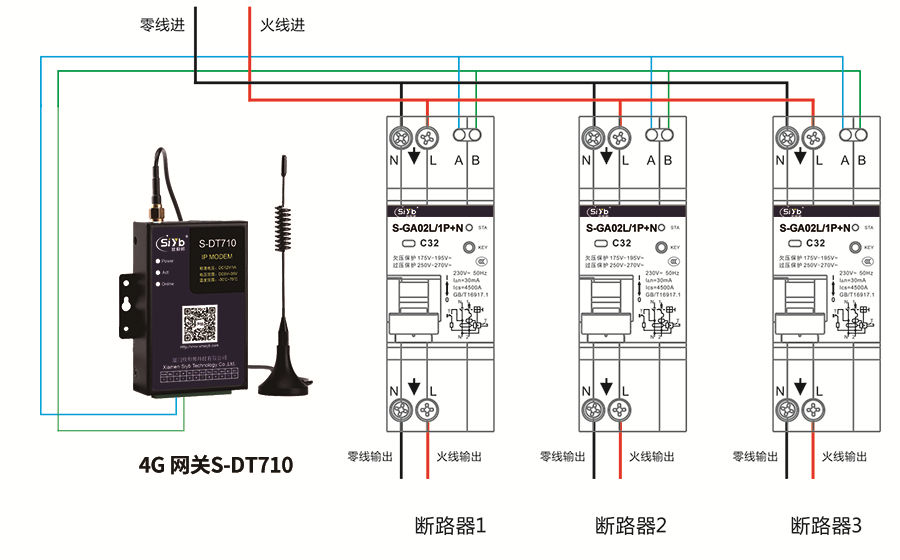

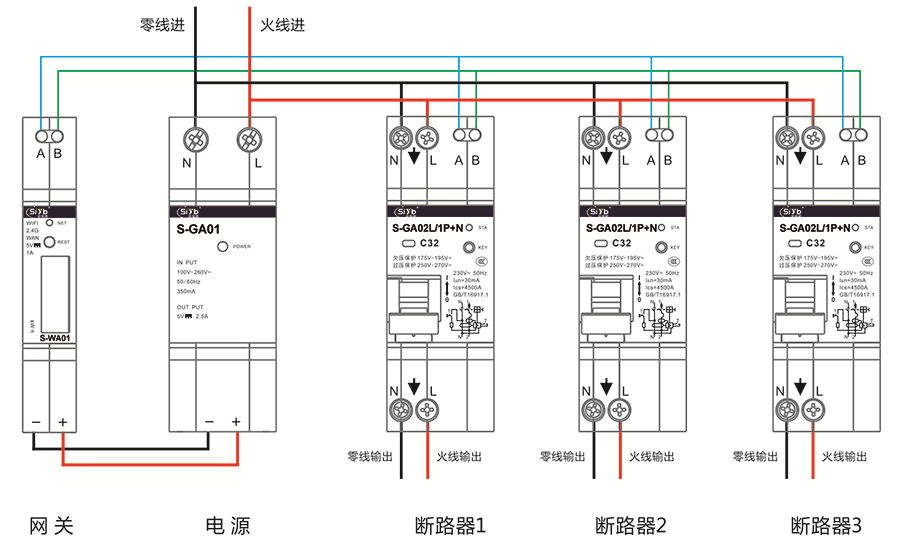

通讯流程图：



日志

日期	修改内容	备注
2018/10/29	添加 开关控制0x83 返回异常字段
2018/11/05	“断路器地址分配”添加“设备类型字段” “断路器进入升级模式”添加“设备类型字段”（二代断路器不添加，其他设备以后都要添加）
2019/03/07	查询断路器信息0x01，增加有功、无功、功率因数、开关次数，功率精确度改成0.1W
2019/03/29	1、异常字段增加
2019/04/10	1、查询断路器参数 0x07 添加 设备最大电流字段
2019/04/12	1、0x01 0x05 0x07 添加10个字节的保留字段，方便以后功能扩展



一、断路器地址分配 0x00

作用：用于网关管理断路器 ( 断路器-> 网关 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x08
命令	3	1byte	0x80	地址分配命令
SN	4~9	6byte	0x01,0x23,0x45,0x67,0x89,0x12
设备类型	10	1byte		1：1代断路器 2：2代断路器 3：断路器面板
和校验	11~12	2byte	With sn

44 4C 07 80 01 02 03 04 05 06 ** **
返回值：地址分配完成 ( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x09
命令	3	1byte	0x00	地址分配返回命令
SN	4~9	6byte	0x01,0x23,0x45,0x67,0x89,0x12
地址	10	1byte	0	0~63
设备类型	11	1byte		1：1代断路器 2：2代断路器 3：断路器面板
和校验	12~13	2byte	With sn



二、查询断路器信息 0x01

条件：①、网关对断路器进行状态查询 ( 网关 -> 断路器  )
  ②、也可用于查询断路器是否在线，网关可以不断查询
  ③、此命令不支持广播地址

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x01
地址	4	1byte	n	0~63（不支持广播地址0xff）
和校验	5~6	2byte	with sn

返回值：断路器上报信息 ( 断路器 -> 网关  )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x25
命令	3	1byte	0x81	地址分配返回命令
地址	4	1byte	n	0~63
异常码	5~8[6]	31bit		对应的位对应不同的异常 位 说明 0 过压异常 1 欠压异常 2 过流异常 3 开关状态异常，提醒客户更换断路器 4 漏电异常 5 短路异常 6 断路器温度过高异常 7 线路电弧异常 8 最大功率异常 9 最小功率异常 10 漏电功能已坏，提醒客户更换断路器 11 进入维修模式(手动掰下断路器) 12 断零异常（不存在） 13 三相不平衡异常（不存在） 14 缺相异常（不存在） 15 锁死异常 16 过压预警 17 欠压预警 18 过流预警 19 温度预警 20~31 保留
开关	8[7]	1bit		0关  1开
电流	9~10	2byte		精确度0.01A
电压	11~12	2byte		精确度0.1V
电量	13~16	4byte		精确度0.01KW.H
有功功率	17~19	3byte		精确度0.1W
无功功率	20~22	3byte		精确度0.1W
功率因数	23	1byte		0.00~1.00，精确度0.01
开关次数	24~26	3byte		目前断路器的操作次数
漏电	27~28	2byte		精确度1mA
温度	29	1byte		补码格式，-127~128温度
保留字段	30~39	10byte		此段不用（用作后期拓展）
和校验	40~41	2byte	with sn

三、设置断路器时间 0x02

条件：广播式发送 ( 网关 -> 断路器 )，保留，暂无实现

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x08
命令	3	1byte	0x02
地址	4	1byte	0xff	（只支持广播地址0xff）
年	5	1byte	0~255	2000~2255年
月	6	1byte	1~12
日	7	1byte	1~31
时	8	1byte	0~23
分	9	1byte	0~59
秒	10	1byte	0~59
和校验	11~12	2byte	without sn

返回值：无

四、断路器开关控制 0x03

 条件：控制命令 ( 网关 -> 断路器 ) 此命令支持广播地址

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x03
命令	3	1byte	0x03
地址	4	1byte	n	0~63（支持广播地址0xff）
开关	5	1byte		0:关  1:开
和校验	6~7	1byte	with sn

44 4C 03 03 00 01 ** ** (0地址断路器开)
返回值：

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x07
命令	3	1byte	0x83
地址	4	1byte	n	0~63
开关	5	1byte		0:关  1:开  2:失败
错误码	6~9	4byte		位 说明 0 过压异常 1 欠压异常 2 过流异常 3 开关状态异常，提醒客户更换断路器 4 漏电异常 5 短路异常 6 断路器温度过高异常 7 线路电弧异常 8 最大功率异常 9 最小功率异常 10 漏电功能已坏，提醒客户更换断路器 11 进入维修模式(手动掰下断路器) 12 断零异常（不存在） 13 三相不平衡异常（不存在） 14 缺相异常（不存在） 15 锁死异常 16 过压预警 17 欠压预警 18 过流预警 19 温度预警 20~31 保留
和校验	10~11	2byte	with sn



五、查询断路器软硬件版本号 0x04

 条件：控制命令 ( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x04
地址	4	1byte	n	0~63（不支持广播地址0xff）
和校验	5~6	1byte	with sn

返回值：（断路器 -> 网关）

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x08
命令	3	1byte	0x84
地址	4	1byte	n	0~63
软件版本	5~7	3byte	0x17, 0x05, 0x23	2017/05/23
硬件版本	8~10	3byte	0x17, 0x05, 0x23	2017/05/23
和校验	11~12	1byte	with sn



六、设置断路器参数 0x05

 条件：( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x1A
命令	3	1byte	0x05
地址	4	1byte	n	0~63（不支持广播地址0xff）
过载电流	5~6	2byte		单位0.1A（默认产品额定电流）
欠压	7~8	2byte		单位V（目前固定175）
过压	9~10	2byte		单位V（目前固定270）
过载功率	11~14	4byte		单位W（设置为0时不启用）
最小功率	15~18	4byte		单位W（目前没用到）
保留字段	19~28	10byte		此段不用（用作后期拓展）
和校验	29~30	2byte	with sn

返回值：（断路器 -> 网关）

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x03
命令	3	1byte	0x85
地址	4	1byte	n	0~63
设置结果	5	1byte	0	0：成功   1：失败
和校验	6~7	1byte	with sn



七、设置断路器电量 0x06

 条件：( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x07
命令	3	1byte	0x06
地址	4	1byte	n	0~63（不支持广播地址0xff）
电量整数	5~8	4byte
电量浮点	9	1byte
和校验	10~11	2byte	with sn

返回值：（断路器 -> 网关）

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x03
命令	3	1byte	0x86
地址	4	1byte	n	0~63
设置结果	5	1byte	0	0：成功   1：失败
和校验	6~7	1byte	with sn



八、查询断路器参数 0x07

 条件：( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x07
地址	4	1byte	n	0~63（不支持广播地址0xff）
和校验	5~6	1byte	with sn	5：crc低位 6：crc高位

返回值：（断路器 -> 网关）

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x1D
命令	3	1byte	0x87
地址	4	1byte	n	0~63
断路器型号	5	1byte		0：B型断路器 1：C型断路器 2：D型断路器
设备最大电流	6~7	2byte		单位0.1A
过载电流	8~9	2byte		单位0.1A
欠压	10~11	2byte		单位V（目前固定175）
过压	12~13	2byte		单位V（目前固定270）
过载功率	14~17	4byte		单位W（设置为0时不启用）
最小功率	18~21	4byte		单位W（目前没用到）
保留字段	22~31	10byte		此段不用（用作后期拓展）
和校验	32~33	2byte	with sn

十、查询半小时电量 0x09

 条件：( 网关 -> 断路器 )，暂未实现

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x09
地址	4	1byte	n	0~63（不支持广播地址0xff）
和校验	5~6	1byte	with sn

返回值：（断路器 -> 网关）

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x07
命令	3	1byte	0x89
地址	4	1byte	n	0~63
电量整数	5~8	4byte
电量小数	9	1byte
和校验	10~11	2byte	with sn





十一、使能断路器广播 0x0A

 条件：( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x0A
地址	4	1byte	0xff（广播）
和校验	5~6	2byte	without sn

 44 4C 02 0A FF 9B 01

十二、测试漏电 0x0B

 条件：( 网关 -> 断路器 ) 适用：二代

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x0B
地址	4	1byte	n	0~63
和校验	5~6	2byte	with sn

返回值：（断路器 -> 网关）表示开始测试 适用：二代

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x05
命令	3	1byte	0x8B
地址	4	1byte	n	0~63
结果	5	1byte		0：成功 1：失败 2：关状态下无法进行自检
漏电数值	6~7	2byte		精度1mA
和校验	8~9	2byte	with sn

十三、断路器进入升级模式 0x0C

条件：( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x08
命令	3	1byte	0x0C
SN	4~9	6byte
类型	10	1byte		1：1代断路器 2：2代断路器 3：断路器面板
和校验	11~12	2byte	（with sn）

返回值：（断路器 -> 网关）断路器进入升级模式

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x0E
命令	3	1byte	0x8C
SN	4~9	6byte
软件版本	10~12	3byte	17, 5, 23	2017/05/23
硬件版本	13~15	3byte	17, 5, 23	2017/05/23
类型	16	1byte		1：1代断路器 2：2代断路器 3：断路器面板
和校验	17~18	2byte	（with sn）

十四、断路器升级中 0x0D

 条件：( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	17~138
命令	3	1byte	0x0D
SN	4~9	6byte
bin	Frame id	2byte
	Frame len	1byte		不超过128字节
	帧内容	m byte	当Frame id为0时，内容只包含 文件长度(4byte) 软件版本号(3byte) 当Frame id不为0时，为文件内容	不超过128字节
和校验	N~n+1	2byte	（with sn）

44 4C 14 0D 00 00 00 AB CD EF 00 00 0A 00 11 00 00 18 05 16 18 05 16 00 06
返回值：（断路器 -> 网关）断路器进入升级模式

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x0A
命令	3	1byte	0x8D
SN	4~9	6byte
ret	Frame id	2byte
	结果	1byte	0 : 失败 1 : 成功
和校验	N~n+1	2byte	（with sn）

十五、关闭断路器广播 0x0E

 条件：( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x0E
地址	4	1byte	0xff（广播）
和校验	5~6	2byte	不需要加SN

44 4c 02 0e ff 9f

十六、断路器死锁 0x0F

 条件：( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x03
命令	3	1byte	0x0F
地址	4	1byte	n	0~63
操作	5	1byte	1	0：关闭死锁（当关闭死锁时会自动打开开关） 1：打开死锁
和校验	6~7	2byte	with sn

返回值：（断路器 -> 网关）

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x03
命令	3	1byte	0x8F
地址	4	1byte	n	0~63
状态	5	1byte	1	0：死锁未打开 1：死锁已打开
和校验	6~7	2byte	with sn



十七、查询断路器错误信息 0x10

 条件：( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x10
地址	4	1byte	n	0~63
和校验	5~6	2byte	with sn

返回值：（断路器 -> 网关）

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x10
命令	3	1byte	0x90
地址	4	1byte	n	0~63
错误码	5~8	4byte		位 说明 0 过压异常 1 欠压异常 2 过流异常 3 开关状态异常，提醒客户更换断路器 4 漏电异常 5 短路异常 6 断路器温度过高异常 7 线路电弧异常 8 最大功率异常 9 最小功率异常 10 漏电功能已坏，提醒客户更换断路器 11 进入维修模式(手动掰下断路器) 12 断零异常（不存在） 13 三相不平衡异常（不存在） 14 缺相异常（不存在） 15 锁死异常 16 过压预警 17 欠压预警 18 过流预警 19 温度预警 20~31 保留
短路电流	9~10	2byte		单位1A
过载电流	11~12	2byte		单位1A
漏电电流	13~15	3byte		单位1mA
过载功率	16~19	4byte		单位1W
和校验	20~21	2byte	with sn



十八、断路器开关自动上报 0x11

当断路器状态变化自动上传 ( 断路器->网关 )：

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x03
命令	3	1byte	0x91
地址	4	1byte	n	0~63
开关	5	1byte		0:关  1:开
和校验	6~7	2byte	With sn

 条件：网关返回收到命令 ( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x03
命令	3	1byte	0x11
地址	4	1byte	n	0~63
开关	5	1byte		0:关  1:开
和校验	6~7	1byte	With sn



十九、断路器自动上报错误信息 0x12

当断路器状错误信息变化时自动上传 ( 断路器->网关 )：

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x0C
命令	3	1byte	0x92
地址	4	1byte	n	0~63
错误码	5~8	4byte		位 说明 0 过压异常 1 欠压异常 2 过流异常 3 开关状态异常，提醒客户更换断路器 4 漏电异常 5 短路异常 6 断路器温度过高异常 7 线路电弧异常 8 最大功率异常 9 最小功率异常 10 漏电功能已坏，提醒客户更换断路器 11 进入维修模式(手动掰下断路器) 12 断零异常（不存在） 13 三相不平衡异常（不存在） 14 缺相异常（不存在） 15 锁死异常 16 过压预警 17 欠压预警 18 过流预警 19 温度预警 20~31 保留
短路电流	8~9	2byte		单位1A
过载电流	10~11	2byte		单位1A
漏电电流	12~14	3byte		单位1mA
和校验	15~16	2byte	With sn

 条件：网关返回收到命令 ( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x12
地址	4	1byte	n	0~63
和校验	6~7	1byte	With sn



二十、断路器漏电自检结果自动上报 0x13

漏电检测完成自动上传 ( 断路器->网关 )：

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x03
命令	3	1byte	0x93
地址	4	1byte	n	0~63
开关	5	1byte		0:成功  1:失败
和校验	6~7	2byte	With sn

 条件：网关返回收到命令 ( 网关 -> 断路器 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x13
地址	4	1byte	n	0~63
和校验	6~7	1byte	With sn

二十一、强制设备下线 0x14

漏电检测完成自动上传 ( 网关->断路器 )：

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x14
地址	4	1byte	n	0~63，0xff
和校验	6~7	2byte	With sn

 条件：网关返回收到命令 ( 网关 -> 断路器 )

二十二、通讯设置检测 0x15

一般都是上位机用来检测断路器通讯设置的 ( ->断路器 )：

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x02
命令	3	1byte	0x15
地址	4	1byte	0xff	只能广播
和校验	6~7	2byte	With sn

 ( 断路器 -> 上位机 )

字段	地址	长度	值	备注
帧头	0 ~ 1	2byte	“DL”
长度	2	1byte	0x05
命令	3	1byte	0x95
地址	4	1byte	0xff	只能广播
波特率	5	1		0 : 9600     1 : 2400     2 : 4800     3 : 14400     4 : 19200     5 : 38400     6 : 56000     7 : 57600     8 : 115200
校验位	6	1		0：偶校验     1：奇校验     2：MARK     3：空校验     4：无校验
停止位	7	1		0：1位     1：2位
和校验	8~9	2byte	With sn
