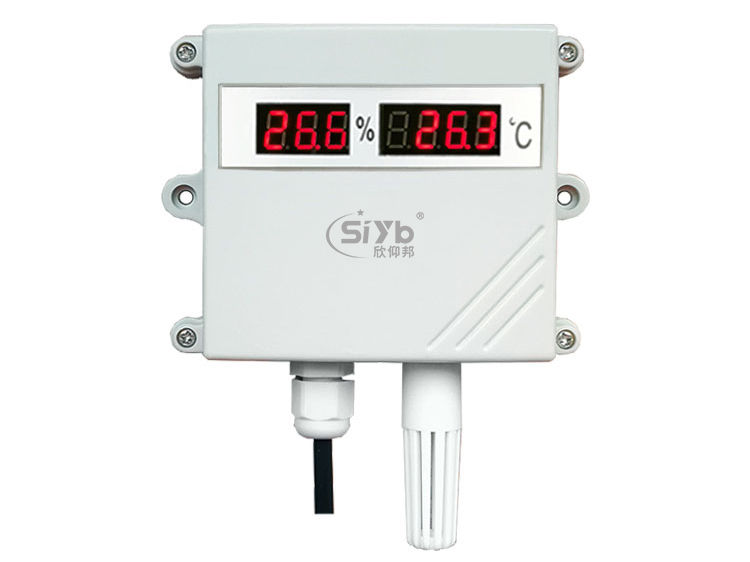

产品简介
S-GDTH变送器广泛适用于农业大棚/花卉培养等需要温湿度监测的场合。传感器内输入电源，感应探头，信号输出三部分完全隔离。安全可靠，外观美观，安装方便。S-GDTH产品采用高灵敏度数字探头，信号稳定，精度高。具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
主要参数
| 参数名称 | 参数内容 |
| 直流供电 | 12V-24V DC |
| 最大功耗 | 0.4W |
| 输出信号 | RS485输出 |
| 响应时间 | ≤15S(1m/s风速) |
| 温度长期稳定型 | ≤0.1℃/year |
| 湿度长期稳定性 | ≤1%y |
| 温度范围 | -40℃-80℃（可定制） |
| 湿度范围 | 0-100%RH |
| 温度分辨率 | 0.1℃ |
| 湿度分辨率 | 0.1%RH |
| 耗电 | ≤0.15W(@12V DC , 25℃) |
| 工作压力范围 | 0.9-1.1atm |
探头参数与选型
| 产品类型 | 探头类型 | 温度精度 | 湿度精度 |
| -S20型(默认） | SHT20 | ±0.3℃ | ±3-7% |
| -S30型 | SHT30 | ±0.3℃ | ±2-4.5% |
| -S31型 | SHT31 | ±0.3℃ | ±2% |
| -S75型 | SHT75 | ±0.3℃ | ±1.5-3% |
温度参数（-S20型）
| 内容 | 最小值 | 典型值 | 最大值 | 单位 |
| 分辨率（14bit） | - | 0.01 | - | ℃ |
| 线性偏差 | - | ±0.3 | 见后表1 | ℃ |
| 重复度 | - | ±0.1 | - | ℃ |
| 工作范围 | -40 | - | 125 | ℃ |
| 响应时间(63%) | 5 | - | 30 | 秒 |
| 长期漂移 | - | <0.04 | - | ℃/年 |
表一 不同温度下温度测量精度
如上表所示，在5-60摄氏度范围内最大偏差在±0.5内，小于0℃和大于60摄氏度情况下偏差递增。
湿度参数（-S20型）
| 内容 | 最小值 | 典型值 | 最大值 | 单位 |
| 分辨率（12bit） | - | 0.04 | - | %RH |
| 线性偏差 | - | ±3.0 | 见后表2 | %RH |
| 重复度 | - | ±0.1 | - | %RH |
| 工作范围 | 0 | - | 100 | %RH |
| 响应时间(63%) | - | 8 | - | 秒 |
| 长期漂移 | - | <0.5 | - | %RH /年 |
| 滞后性 | - | ±1 | - | %RH |
| 非线性度 | - | <0.1 | - | %RH |
表二 不同湿度下湿度测量精度
如上表所示，在20-80%RH范围内典型偏差±3%，小于20%和大于80%的湿度情况下情况下偏差递增。
温度对湿度测量的影响（-S20型）
上文表二描述了不同湿度情况对湿度测量的影响，下表描述了不同的温度对湿度测量精度的影响。
表三 不同温度下的相对湿度
如上所示，在15℃到55℃，30到80的湿度范围内，湿度的精度最高，是±4.5%，其余情况湿度递增。
通信协议
通讯基本参数
| 参数 | 内容 |
| 编码 | 8 位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校准 | CRC冗长循环码 |
| 波特率 | 2400bps/4800bps/9600 bps 可设，出厂默认为 9600bps |
| 编码 | 8 位二进制 |
数据帧格式定义
采用 Modbus-RTU 通讯规约，格式如下：
初始结构≥4字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验= 16位 CRC 码
结束结构≥4字节的时间
地址码：为变送器的功能指示，本变送器只用到功能码 0x03（读取寄存器数据）。
数据区：数据区是具体地址，在通讯网络中是唯一的（出厂默认 0x01）。
功能码：主机所发指令通讯数据，注意 16bits 数据高字节在前！
CRC 码：二字节的校验码。
主机问询帧结构：
| 地址码 | 功能码 | 寄存器起始地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
| 1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 |
从机应答帧结构：
| 地址码 | 功能码 | 有效字节数 | 第一数据区 | 第二数据区 | 第N数据区 |
| 1字节 | 1字节 | 2字节 | 2字节 | 2字节 | 2字节 |
寄存器地址
| 寄存器地址 | PLC组态地址 | 内容 | 操作 |
| 0000H | 40001 | 湿度(单位0.1%RH) | 只读 |
| 0001H | 40002 | 温度(单位0.1℃) | 只读 |
| 0100H | 40101 | 设备地址(0-252) | 读写 |
| 0101H | 40102 | 波特率(2400/4800/9600) | 读写 |
通讯协议示例以及解释
读取设备地址 0x01 的温湿度值
问询帧
| 地址码 | 功能码 | 起始地址 | 数据长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x00,0x00 | 0x00,0x02 | 0xC4 | 0x0B |
应答帧（例如读到温度为-10.1℃，湿度为 65.8%RH）
| 地址码 | 功能码 | 有效字数 | 湿度值 | 温度值 |
校验码 低位 |
校验码 高位 |
| 0x01 | 0x03 | 0x04 | 0x02 0x92 |
0xFF 0x9B |
0x5A | 0x3D |
温度：
当温度低于0℃时以补码形式上传
FF9B H(十六进制)=-101=>温度=-10.1℃
湿度：
292 H(十六进制)=658=>湿度=65.8%RH
